宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀該選項用于設置充放氣的循環次數。接下來的“溫度方式”選擇菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“信號接點”選擇菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。圖５外界氣路均準備好以后，點擊“啟動”，系統會按前面設定的檢測方式自動完成全部檢測。如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以保存和打印測試結果。點擊“返回”后系統退出測試主界面。在系統主界面旋轉飛梭使光標選擇“系統壓力值修正”，如圖６所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。圖６在系統主界面旋轉飛梭使光標選擇“歷史數據瀏覽”，如圖７所示，可以瀏覽原來的測試結果。圖７點擊“飛梭確定”后進入的界面如圖８所示。圖８點擊“密度繼電器校驗記錄”后可以看到歷史數據，如圖９所示。

<宜昌>天正華意電氣設備有限公司

宜昌瓦斯繼電器校驗儀按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。宜昌瓦斯繼電器校驗儀裝好氣體繼電器后打開悶蓋加入新變壓器油3～5kg，用戶次使用時，自備新變壓器油3～5kg，從回油桶排氣口13注油約2kg，快速閥、排氣閥打開，校驗臺旋轉至豎立位置使油全部流入壓力油筒，注油量以油從[放氣閥] 6溢出為止，再將校驗儀再旋轉少許使主油油筒尾部略高2cm，待[放氣閥] 6無油溢出為止。特別注意在做實驗的時候悶蓋一定要揭開，開始接下來的操作。.按動主開關按鈕在該儀器的觸摸屏上將會出現圖（1）的主菜單畫面。.出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。首先我們介紹一下輕瓦斯測試：步將球閥7打開，手柄平行罐體就是打開，測重瓦斯，球閥要一直打開，不需要扳動，手柄總是平行罐體。黑色和紅色的瓦斯繼電器信號夾夾在待測的氣體繼電器的對應的輕瓦斯接線柱上，用手點擊一下圖（1）“輕瓦斯測試”的操作界面，再點擊“開始測試”，你將會看到圖（2）的操作界面。出現圖（2）操作界面后，用戶可以自定義設置“回油時間”，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性。回油時間短的話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別：實驗的時候悶蓋不要對著人或者設備的方向。6.1.1.10. 按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。 轉下放油，再重新注入新油。注意放油時不能污染電氣元件和環境。待油放盡后旋上壓力油筒[氣塞] 3螺帽，按5.1.1項的操作步驟進行注油；以后每三個月更換一次儲油筒的油，7.1.5儀器應避免雨水滲入內部，面板要避免油污染，避免跌落或強烈振動，存放于干燥地方；7.1.6 試驗結束后，儀器表面油跡。7.2儀器的維修與處理：7.2.1儀器出廠時經過嚴格的性能檢查，如發現新儀器工作不正常，請與我公司聯系，簡單故障可在電話或傳真中引導解決；7.2.2本儀器線路比較復雜，如儀器出現故障，用戶不要自行維修，請返回我公司修理。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀在主界面上點擊“系統時鐘調整”，如圖10所示，可以進入系統時鐘修正界面，如圖11所示。圖10圖11此時按確定鍵使相應的數字反顯后可以分別對年、月、日、時和分的數值分別進行調整。結束工作1. 關閉氣瓶上所有閥門。2. 按面板上的“放氣”按鈕，放凈管路中的殘余氣體。注：在沒有放氣情況下嚴禁拔下進氣口插頭!!!3. 關閉電源。4. 拔掉氣管。5. 拔掉信號線和電源線。七、注意事項1.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。4. 密度繼電器在校驗的過程中不能有太大的振動。5.使用氣瓶時可按以下提示進行操作。八、保管和運輸 1、校驗裝置屬于精密電子產品，應放于溫度-30～70℃，相對濕度不超過90％，且空氣中不含有足以引起腐蝕的氣體。2、校驗儀的運輸，應避免劇烈振動和撞擊，并防止雨雪浸濕。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀在主界面上點擊“系統時鐘調整”，如圖10所示，可以進入系統時鐘修正界面，如圖11所示。圖10圖11此時按確定鍵使相應的數字反顯后可以分別對年、月、日、時和分的數值分別進行調整。結束工作1. 關閉氣瓶上所有閥門。2. 按面板上的“放氣”按鈕，放凈管路中的殘余氣體。注：在沒有放氣情況下嚴禁拔下進氣口插頭!!!3. 關閉電源。4. 拔掉氣管。5. 拔掉信號線和電源線。七、注意事項1.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。4. 密度繼電器在校驗的過程中不能有太大的振動。5.使用氣瓶時可按以下提示進行操作。八、保管和運輸 1、校驗裝置屬于精密電子產品，應放于溫度-30～70℃，相對濕度不超過90％，且空氣中不含有足以引起腐蝕的氣體。2、校驗儀的運輸，應避免劇烈振動和撞擊，并防止雨雪浸濕。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀 密封試驗對壓力釋放閥時間、壓力進行設定并測試。數據管理查看測試結果，并可對測試結果進行查詢或刪除。技術指標工作環境溫度：-10℃～＋40℃主機工作電壓：AC220V 50Hz空壓機工作電壓：AC220V 50Hz整機功率：1.5kW空壓機功率：750W壓力檢測范圍：0～350KPa壓力顯示分辨率：0.1KPa密封性能試驗：5～30KPa，5～30min（用戶可選）精度等級：0.5級顯示方式：3.5寸彩色液晶屏帶觸摸功能存儲容量：可存儲多組校驗數據外形尺寸600×400×320mm 重 量：15kg壓力釋放閥主要測試項目?開啟壓力試驗?關閉壓力試驗?密封試驗一、開啟壓力試驗，測試過程如下：1.壓力釋放閥應安放在平整堅固的地面上組裝成套，其中超靜音空氣壓縮機出氣壓力值應整定在400-500Kpa之間。2.將釋放閥放在相應的壓力試罐工作臺上對齊，釋放閥與壓力試罐工作臺面之間用橡膠密封墊密封，若釋放閥噴油口徑偏小則可選用校驗裝置所配的法蘭來吻合。上緊壓力試罐工作臺上的快裝夾具將釋放閥夾緊密封不漏，將壓力釋放閥信號線接至校驗儀接線柱。3.開啟空氣壓縮機到0.4MPa-0.5MPa時，開啟壓力罐進氣閥，當壓力試罐壓力達到釋放閥開啟動力時，釋放閥應連續間歇跳動，不少于10次，周期為1-4s，此時校驗儀上的開啟壓力值所示壓力即為釋放閥的開啟壓力，帶信號開關的釋放閥每次跳動其信號開關應能切換和自鎖。4.“開啟壓力試驗”完畢關閉進氣閥，開啟泄壓閥泄壓。至壓力試罐壓力降為零時，松開壓力試罐工作臺上的快裝夾具，取出被試釋放閥，關閉泄壓閥。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家 <宜昌>天正華意電氣設備有限公司

宜昌瓦斯繼電器校驗儀 產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。圖1. 原理框圖和系統組成儀表面板如下圖所示：圖2. 儀表面板圖開啟壓力試驗可對壓力釋放閥的開啟壓力進行設置并啟動測試。關閉壓力試驗可對壓力釋放閥的關閉壓力進行設置并啟動測試。

宜昌瓦斯繼電器校驗儀氣體保護就是利用反應氣體狀態的氣體繼電器（有稱瓦斯繼電器）來保護變壓器內部故障的。在氣體保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕氣體”；當變壓器內部發生嚴重故障時，則產生強烈的氣體氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板客服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重氣體”。重氣體動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。1）概念輕瓦斯：當變壓器內部發生輕微故障時，氣體產生的速度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通報警信號。重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家 宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀、操作指南5.1 首次使用該校驗臺請先往油槽中加滿25＃變壓器油。5.2 瓦斯繼電器安裝5.2.1 將瓦斯繼電器放于繼電器升降臺上，調節升降臺的高度伸縮管的長度，至繼電器與校驗臺口徑對中，按動液壓前進鍵，使得瓦斯繼電器密封緊固。5.2.2 將2氣管（圖一）與瓦斯繼電器排氣孔相連。5.2.3 校驗臺四根線從前至后依次與繼電器1、2、3、4（5）接線柱相連。5.2.4 將校驗臺氣管與空壓機相連，測試開始時就將空壓機打開。5.2.5該校驗臺自身口徑為Ф80，但同時配有Ф25、Ф50口徑轉接器，若需測試QJ-25、 QJ50型繼電器，只需安裝前加裝口徑轉接器。注：安裝時對接處請加密封墊，以防止漏油確保測試準確！5.3 操作步驟5.3.1 打開總電源，按下啟動，等待進入電腦界面。5.3.2 打開瓦斯（氣體）繼電器校驗臺圖標，等待進入操作界面，如圖三。圖三5.3.2 點擊系統初始化，進行瓦斯除氣、管路除氣操作.瓦斯除氣：排除瓦斯繼電器中的氣體。管路除氣：排除管路中的氣體。5.3.3 輕瓦斯實驗輕瓦斯實驗前進行輕瓦斯初始化輕瓦斯初始化完成后點擊排氣結束進行輕瓦斯測試輕瓦斯測試開始前選擇測試次數，選定后點擊輕瓦斯測試開始直至測試完成。完成后選擇測試結果是否符合標準。5.3.4 重瓦斯測試重瓦斯實驗前進行重瓦斯初始化重瓦斯初始化完成后點擊排氣結束進行重瓦斯測試重瓦斯測試開始前可選擇測試次數和瓦斯繼電器口徑，選定后點擊重瓦斯測試開始直至測試完成。完成后選擇測試結果是否符合標準。

<宜昌>天正華意電氣設備有限公司

宜昌瓦斯繼電器校驗儀將繼電器抽芯按規程檢查應完好，綁線、雜物后裝復，抽芯后將墊板放在外殼頂上，再將繼電器芯子放在墊板上，以便檢查調試；將[微機測控箱] 1取出置于校驗儀左側，取出與快速閥的[信號插座] 連接的[信號（釋放閥）電纜] 與測控箱面板的測量[信號插口] 連接；取出[傳感器、放氣閥電纜] 與面板上[傳感器插口] 連接，應仔細檢查電纜接線必須正確。6.1.1.4. 將其控制箱上的[軟管] 與校驗儀壓力油筒頂部[進氣閥] 3連接，將其電源電纜插頭與測控箱面板[電源插座] 連接，測控箱與本體保持距離，以免影響油筒旋轉。將 [信號插座] 12連接的兩個線夾與繼電器“跳閘”接線柱連接為兩根瓦斯信號線，一根紅一根黑。將校驗儀旋轉至垂直位置，至此準備工作完成。、二、三序號說明：2、主油筒；3、進氣閥；5、壓力傳感器；6、排氣閥；；7、球閥；8、氣體繼電保護校驗儀；9、換氣膠管；10、換氣閥；11、快速閥；12、信號插座；13、悶蓋；14、回油筒；15、容積計量裝置；16、放油閥；17、油拉接近開關；18、拉桿緊固件；19、定位銷；20、支架；21`固定鋼板特別注意:電源220v危險，連接時候應該小心。保證在一切的條件下開始實驗，在測試完成后暫不使用的條件下應關閉電源，拔掉220v插頭。6.1.1.5. 將氣體繼電器裝上瓦斯繼電保護校驗儀上的要求，是在拉桿上端旋上螺帽，將回油筒組合件法蘭插入拉桿上部，放入墊圈、旋上螺帽定位，調整螺帽使上下組件法蘭之間的距離應能安裝被試繼電器，按順序裝上[被試繼電器] 注意：油流方向是左到右，瓦斯繼電器重瓦斯擋板方向在左邊，油流方向應指向回油筒，裝配時以管孔中心和法蘭盤邊緣為基礎，將各部件的孔中心組合在一條直線上，并使繼電器與油筒相互平直，將兩根拉桿的下螺帽松開，上螺帽對稱旋緊。注意裝配時不能用手握住電氣元件、快速閥桿等部件，以免損壞或變形；以及各皮圈應該對準各個要使用的轉向頭，以保證不漏油和實驗的準確性。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀將繼電器抽芯按規程檢查應完好，綁線、雜物后裝復，抽芯后將墊板放在外殼頂上，再將繼電器芯子放在墊板上，以便檢查調試；將[微機測控箱] 1取出置于校驗儀左側，取出與快速閥的[信號插座] 連接的[信號（釋放閥）電纜] 與測控箱面板的測量[信號插口] 連接；取出[傳感器、放氣閥電纜] 與面板上[傳感器插口] 連接，應仔細檢查電纜接線必須正確。6.1.1.4. 將其控制箱上的[軟管] 與校驗儀壓力油筒頂部[進氣閥] 3連接，將其電源電纜插頭與測控箱面板[電源插座] 連接，測控箱與本體保持距離，以免影響油筒旋轉。將 [信號插座] 12連接的兩個線夾與繼電器“跳閘”接線柱連接為兩根瓦斯信號線，一根紅一根黑。將校驗儀旋轉至垂直位置，至此準備工作完成。、二、三序號說明：2、主油筒；3、進氣閥；5、壓力傳感器；6、排氣閥；；7、球閥；8、氣體繼電保護校驗儀；9、換氣膠管；10、換氣閥；11、快速閥；12、信號插座；13、悶蓋；14、回油筒；15、容積計量裝置；16、放油閥；17、油拉接近開關；18、拉桿緊固件；19、定位銷；20、支架；21`固定鋼板特別注意:電源220v危險，連接時候應該小心。保證在一切的條件下開始實驗，在測試完成后暫不使用的條件下應關閉電源，拔掉220v插頭。6.1.1.5. 將氣體繼電器裝上瓦斯繼電保護校驗儀上的要求，是在拉桿上端旋上螺帽，將回油筒組合件法蘭插入拉桿上部，放入墊圈、旋上螺帽定位，調整螺帽使上下組件法蘭之間的距離應能安裝被試繼電器，按順序裝上[被試繼電器] 注意：油流方向是左到右，瓦斯繼電器重瓦斯擋板方向在左邊，油流方向應指向回油筒，裝配時以管孔中心和法蘭盤邊緣為基礎，將各部件的孔中心組合在一條直線上，并使繼電器與油筒相互平直，將兩根拉桿的下螺帽松開，上螺帽對稱旋緊。注意裝配時不能用手握住電氣元件、快速閥桿等部件，以免損壞或變形；以及各皮圈應該對準各個要使用的轉向頭，以保證不漏油和實驗的準確性。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀采用單通道管路校驗技術，但同時配有適配于不同型號的口徑轉接器，校驗時可選取相應口徑的轉接器，具有測試速度快、精度高、數據準確、重復性好等特點；3）可對瓦斯（氣體）繼電器流速值、容積值及密封性能的自動檢測和校驗，各測試項目可分別獨立完成，互不影響，同時可將測試結果進行保存和打印；4）采用計算機控制，鼠標鍵盤操作，彩色液晶顯示器顯示，界面直觀、操作方便，自動化程度高：5）使用于國產QJ系列（25、50、80）、進口（如EMB系列、MR系列、COMEM等）瓦斯（氣體）繼電器的校驗。6）使用液壓壓緊技術，操控性更好。三、技術指標工作環境溫度：-10℃~＋60℃工作電源：AC220V 50HZ供電方式：單相電源供電額定功率：3.7KW流速檢測范圍：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s氣體容積檢測范圍：0~1000ml密封性能校驗：試驗壓力：0.1~0.25MPA（可任選）試驗時間：1~80min（可任選）校驗精度：1.0級（流量計精度0.5級）顯示方式：15寸彩色液晶顯示器操作方式：計算機控制，鼠標，鍵盤操作打印方式：USB打印機全中文報表打印外形尺寸：1650×850×1780mm（長×寬×高）凈 重：350KG四、工作原理圖二油路圖4.1密閉測試4.1.1 進行密閉測試時2、14氣動球閥關閉9、11電磁閥關閉，4電磁閥打開，空壓機通過5氣管給管道加壓，達到規定壓力時，3壓力計反饋信號給控制系統，控制系統給信號于4電磁閥關閉5氣管。在此壓力下測試瓦繼電器密閉性。4.1.2 密閉測試完成，系統控制管路泄壓，油回流至回油槽。4.2容積測試4.2.1 容積測試，2、14氣動球閥關閉，4、10、11電磁閥關閉，9電磁閥打開，12氣管給瓦斯繼電器加氣把油壓至8容積筒，7壓力計采集體積將信號送至系統，同時系統采集瓦斯繼電器輕瓦斯觸發信號，如果輕瓦斯觸發時容積在標定值范圍以內結果即為有效，否則無效。4.2.2 測試完成，10電磁閥打開容積筒內的油回流至回油槽。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀該選項用于設置充放氣的循環次數。接下來的“溫度方式”選擇菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“信號接點”選擇菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。圖５外界氣路均準備好以后，點擊“啟動”，系統會按前面設定的檢測方式自動完成全部檢測。如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以保存和打印測試結果。點擊“返回”后系統退出測試主界面。在系統主界面旋轉飛梭使光標選擇“系統壓力值修正”，如圖６所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。圖６在系統主界面旋轉飛梭使光標選擇“歷史數據瀏覽”，如圖７所示，可以瀏覽原來的測試結果。圖７點擊“飛梭確定”后進入的界面如圖８所示。圖８點擊“密度繼電器校驗記錄”后可以看到歷史數據，如圖９所示。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀 密封試驗對壓力釋放閥時間、壓力進行設定并測試。數據管理查看測試結果，并可對測試結果進行查詢或刪除。技術指標工作環境溫度：-10℃～＋40℃主機工作電壓：AC220V 50Hz空壓機工作電壓：AC220V 50Hz整機功率：1.5kW空壓機功率：750W壓力檢測范圍：0～350KPa壓力顯示分辨率：0.1KPa密封性能試驗：5～30KPa，5～30min（用戶可選）精度等級：0.5級顯示方式：3.5寸彩色液晶屏帶觸摸功能存儲容量：可存儲多組校驗數據外形尺寸600×400×320mm 重 量：15kg壓力釋放閥主要測試項目?開啟壓力試驗?關閉壓力試驗?密封試驗一、開啟壓力試驗，測試過程如下：1.壓力釋放閥應安放在平整堅固的地面上組裝成套，其中超靜音空氣壓縮機出氣壓力值應整定在400-500Kpa之間。2.將釋放閥放在相應的壓力試罐工作臺上對齊，釋放閥與壓力試罐工作臺面之間用橡膠密封墊密封，若釋放閥噴油口徑偏小則可選用校驗裝置所配的法蘭來吻合。上緊壓力試罐工作臺上的快裝夾具將釋放閥夾緊密封不漏，將壓力釋放閥信號線接至校驗儀接線柱。3.開啟空氣壓縮機到0.4MPa-0.5MPa時，開啟壓力罐進氣閥，當壓力試罐壓力達到釋放閥開啟動力時，釋放閥應連續間歇跳動，不少于10次，周期為1-4s，此時校驗儀上的開啟壓力值所示壓力即為釋放閥的開啟壓力，帶信號開關的釋放閥每次跳動其信號開關應能切換和自鎖。4.“開啟壓力試驗”完畢關閉進氣閥，開啟泄壓閥泄壓。至壓力試罐壓力降為零時，松開壓力試罐工作臺上的快裝夾具，取出被試釋放閥，關閉泄壓閥。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家 <宜昌>天正華意電氣設備有限公司

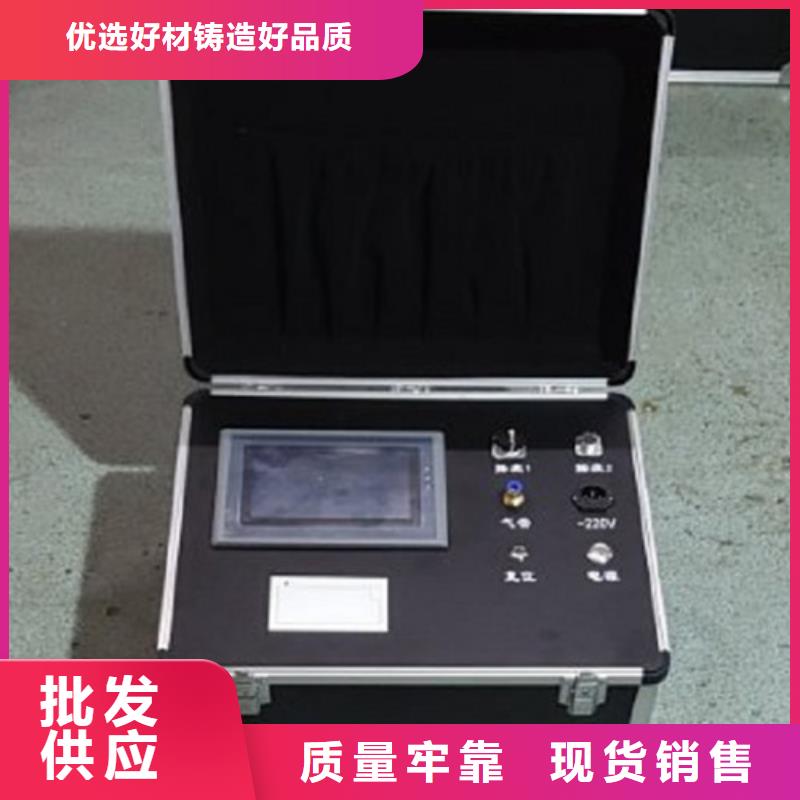

宜昌瓦斯繼電器校驗儀智能型密度繼電器校驗儀功能特點：1)密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2)配置了大屏幕中文液晶屏和旋轉鼠標（一鍵飛梭）人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3)自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4)所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5)漢字報表式打印測試結果，并對試驗結果進行智能分析。6)能同時存儲50次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7)校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8)配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9)校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，對環境無污染。10) 具有在線修改系統時鐘的功能。11) 具有在線修改系統壓力功能，可以現場修正。12) 核心元器件采用進口元件，性能可靠。13) 能同時測試一組報警信號、二組閉鎖信號。

宜昌瓦斯繼電器校驗儀裝好氣體繼電器后打開悶蓋加入新變壓器油3～5kg，用戶次使用時，自備新變壓器油3～5kg，從回油桶排氣口13注油約2kg，快速閥、排氣閥打開，校驗臺旋轉至豎立位置使油全部流入壓力油筒，注油量以油從[放氣閥] 6溢出為止，再將校驗儀再旋轉少許使主油油筒尾部略高2cm，待[放氣閥] 6無油溢出為止。特別注意在做實驗的時候悶蓋一定要揭開，開始接下來的操作。6.1.1.6.按動主開關按鈕在該儀器的觸摸屏上將會出現圖（1）的主菜單畫面。圖（1）6.1.1.7.出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。6.1.1.8. 首先我們介紹一下輕瓦斯測試：步將球閥7打開，手柄平行罐體就是打開，測重瓦斯，球閥要一直打開，不需要扳動，手柄總是平行罐體。黑色和紅色的瓦斯繼電器信號夾夾在待測的氣體繼電器的對應的輕瓦斯接線柱上，用手點擊一下“輕瓦斯測試”的操作界面，再點擊“開始測試”，你將會看到圖（2）的操作界面。 出現圖（2）操作界面后，用戶可以自定義設置“回油時間”，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性。回油時間短的話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別：實驗的時候悶蓋不要對著人或者設備的方向。

<宜昌>天正華意電氣設備有限公司 宜昌性價比高的數字式三相移相器銷售廠家

宜昌瓦斯繼電器校驗儀 將壓力釋放閥信號線接至校驗裝置信號接線柱。測試項目1.開啟、關閉壓力試驗，測試過程如下：1開啟壓力：首先查看壓力釋放閥上銘牌，標稱值設置上低于開啟壓力值，如銘牌上標注開啟壓力是80KPa建議標稱值設為70KPa步進值設為0.5KPa，步進值設的比較大，測試速度會快一些，測試精度會差一些。當知道壓力釋放閥的開啟壓力值時，設置標稱值時可以設置時盡量大一點，步進值盡量小一點。舉例：銘牌上標注開啟壓力是80KPa標稱值設為75KPa步進值設為0.2KPa，這樣測試速度更快，精度更高。設置完成后，點擊“壓力測試”，測試就可以進行。2測試次數：可以按照設置的次數，多次測試。3.關閉壓力：開啟壓力測試完畢，設備自動轉為關閉壓力測試，無需人工干預。4密封試驗：設置密封試驗壓力值，密封試驗時間，點擊“密封試驗”。測試時間到，出現密封性能選項，人工選項，“合格”還是“不合格”。5.數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！
