日喀則回路電阻測試儀 注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。八、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。

日喀則回路電阻測試儀 對電池充電在首次使用手持式儀器之前或長時間存放之后或電池電量低時，請使用其隨附的充電器對電池至少充電3小時。電池完全充滿后，充電器指示燈由紅色變為持續綠色。7 傾斜手持式測試儀為了在操作期間方便拿取儀器或露出側面接口，可使手持式測試儀傾斜，如下圖所示。抬起傾斜座并向外拉8 產品外觀頂視圖前視圖側視圖功能模塊 說明I＋、I- 電流輸出接線柱，輸出100A。U＋、U- 電壓輸入插孔，輸入5V。顯示屏 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。按鍵操作儀器用。“↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。儀器電源鍵。短按打開電源，長按關閉電源。如果沒有按鍵操作，5分鐘后儀器自動關機。RS232接口 連接外置打印機。充電接口 使用儀器專用充電器進行充電。USB接口 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。9 操作使用說明?測試接線將兩個測試鉗夾到開關觸點或試品兩端，I＋/U＋端子連接紅色測試線，I-/U-端子連接黑色測試線，其中粗線插片連接電流接線柱I＋/I-，細線彈棒插入電壓接線柱U＋/U-。必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，以降低引線電阻，節省電池電量。如果測試線接觸不良，電流不能達到設定值，儀器會停止測試并報警。?試品接地在帶電環境下，必須要保證試品一端已經接地。?智能電量管理儀器在長時間未操作時，自動關機以節省電量；儀器帶低電量充電提示功能、過放保護功能。?打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

<日喀則>天正華意電氣設備有限公司

日喀則回路電阻測試儀手冊說明尊敬的顧客，您好！首先衷心感謝您選購本公司的回路電阻測試儀系列產品。為了幫助您盡快熟練使用儀器，請您務必詳細閱讀本使用說明書。本手冊主要介紹XXX回路電阻測試儀的使用方法，請您遵守并按規定使用本產品，以確保儀器良好運行。?請遵守電力工業的工器具性試驗規程，勿在易燃、易爆、潮濕等惡劣環境下操作；?本儀器交直兩用，內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池；?未經本公司許可，請勿拆卸儀器。如因擅自拆卸儀器而導致儀器功能失效，不予保修和退換，若因此造成人身及財產傷害，本公司概不負責。?為保證產品功能不斷改進和完善，本儀器規格可能不定期更新，因此您使用的儀器可能與說明書有些許差別，恕不另行通知。如果您有疑問請致電本公司售后部，也可訪問本公司網站了解更多信息。

<日喀則>天正華意電氣設備有限公司 規格齊全的日喀則交直流大功率電阻廠家

日喀則回路電阻測試儀外形結構(a)面板示意電流端子電壓端子 5.打印機 6.電源 7.接地端 8.液晶顯示屏 . 開關 10.功能鍵圖一5、操作程序a)鍵盤介紹增大鍵：修改選擇的數據減小鍵：修改選擇的數據功能鍵：用來移動光標，選擇選項。確定鍵：用來執行選擇的選項，用來啟動或停止儀器。b)按圖一所示四端子接線法接線。c)檢查確認無誤后，接通電源。開機LOGO后屏幕顯示主菜單如圖二： 初始設置畫面（圖一）初始 測量圖標 處于選中狀態，上面顯示100A表示測量電流。4.按功能鍵在可以使 測量圖標時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態5.當 測量圖標 選中時候按確定鍵，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）大字體50.02uΩ 表示測量的電阻值I ＝ 100.1A 表示測量的電流U ＝ 5.0mV 表示測量的電壓 表示當前日期時間。測量過程按確定鍵，測量結束圖三按功能鍵在可以使 退出 [ 002 ] 存儲 循環處于選中狀態。當 [ 002 ] 處于選中狀態時候，可以按增大鍵 減小鍵 修改存儲序號當 退出 處于選中狀態時候，可以按 確認鍵 返回。可以按 減小鍵 打印數據當 存儲 處于選中狀態時候，可以按 確認鍵 存儲。可以按 減小鍵 打印數據6.當 時鐘圖標 選中時候按確定鍵，修改時間日期（圖四）圖四當 修改 處于選中狀態時候，可以按 確認鍵 修改日期時間，修改完畢按 確認鍵。當 退出 處于選中狀態時候，可以按 確認鍵 返回。7.當 察看圖標 選中時候按確定鍵，察看存儲的數據（圖五）圖五可以按 增大鍵 減小鍵 ，選擇需要查看的數據。可以按 功能鍵 翻頁 ，每頁顯示8條數據任何時候，可以按 確認鍵 返回8.當 設置圖標 選中時候按確定鍵，修改儀器的設置選項（圖六）時間 60：代表啟動測試后，連續運行60秒鐘，自動關閉測試聲音 開：代表測試過程中小喇叭報警聲音響序號 ：儀器的出廠編號按 功能鍵 選擇這些參數，按 增大鍵 減小鍵 修改這些參數當 退出 處于選中狀態時候，可以按 確認鍵 返回六、裝箱清單1、主機1臺 2、測試線1套 3、電源線1根4、說明書1份 5、合格證1張

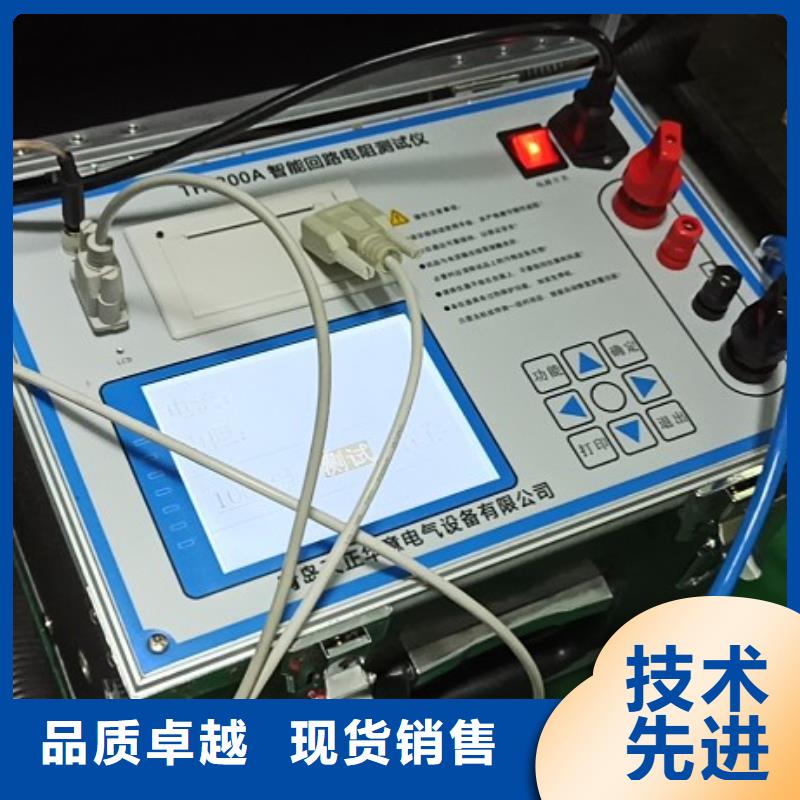

日喀則回路電阻測試儀 目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和性試驗規程》和新版《電力設備性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。TH-100A回路電阻測試儀是根據中華人民共和國電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用標準的直流100A。可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。二、用途TH-100A回路電阻測試儀適用于高壓開關接觸電阻（ 回路電阻 ）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。三、性能特點(1)大電流：采用電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。(2)抗干擾能力強：在嚴重干擾條件下，液晶屏一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。(3)使用壽命長：全部采用高精度電阻，有效的環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。(4)攜帶方便：體積小、重量輕。

規格齊全的日喀則交直流大功率電阻廠家

日喀則回路電阻測試儀 開機 長按一行中間的電源鍵可以開機，界面如下：6.3 關機 短按一行中間的電源鍵可以關機。6.4 測量 開機后按“→”鍵移動選擇“測量”菜單，然后按“確定”鍵，進入測量設置界面如下：注意： 第1種方式為“快速方式” 使用的參數為電流100A，時間3秒，只能測量0～2mΩ的電阻。若要測量更大范圍的阻值請使用其它電流模式。第2種方式中電流可選擇100A、50A。第3種方式中電流可選擇100A、50A、30A。然后按“→”鍵移動選擇各菜單，“確定”鍵用于確認進入或執行此內容。比如選擇“100A”處按“＋”或“-”鍵將改變數值，按“→”鍵移動到“啟動測量”上，然后按“確定”鍵將開始測量，界面如下：然后按“→”鍵移動選擇“保存數據”，然后按“確定”鍵將進入保存數據頁面，保存數據到本機內部空間。數據將根據時間自動命名也可自編號方便快捷。注意：在測試中或停止測試后，按“退出”鍵可終止測試，返回上級菜單。在測量完后按“↑”鍵可使用語音播報數值。6.5日期設置開機后進入“設置”界面，再進入“日期設置”，如下：按“→”鍵移動選擇數字，然后按按“＋”或“-”鍵更改數值，選擇“保存”然后按“確定”鍵，日期將設置成功！然后按“退出”鍵退出即可。6.6處理數據開機后，按“→”鍵選擇“數據”，進入后界面如下：6.6.1按“→”鍵選擇“查看數據”，按“確定”鍵進入，界面如下： 如果保存的歷史數據較多，可按“↑”或“↓”鍵上下翻頁。6.6.2 按“→”鍵選擇“藍牙打印”，進入后，再打開藍牙打印機，等待打印機開機就緒后，此時只有“STAUS”藍燈亮時，即可開始打印設置好的n條數據。6.6.3 按“→”鍵選擇“U盤導出”，進入后選擇“開始導出”，按“確定”鍵即可導出所有數據到U盤，文件名為“TestData.txt”。6.7查看幫助在開機后按“→”鍵移動到“幫助”上，即可查看幫助內容。6.8設置背光在開機后的主界面下，按“＋”或“-”鍵，將調節背光的亮度。6.9設置音量在開機后的主界面下，按“↑”或“↓”鍵，將調節開機音量的大小。

規格齊全的日喀則交直流大功率電阻廠家

日喀則回路電阻測試儀 第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。

規格齊全的日喀則交直流大功率電阻廠家

日喀則回路電阻測試儀 儀器以A相電阻為標準值，自動產生B相、C相電阻對A相電阻的比較值故障分析與排除故障現象原因分析排除方法備注開機無顯示電源未接接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器保險管未安裝好或開路重新安裝保險管或更換保險管輸出電流達不到額定電流測試線路太長即導線截面積過小更換截面積較大導線無電流輸待檢設備開路檢查設備排除故障試驗回路有開路故障檢查試驗回路排除開路故障十注意事項1.打開電源測試之前，應先將電流輸出端與被試品接好。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。十五、運輸、貯存運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
