想了解鍍鋅梯式橋架生產廠家發貨快產品的更多信息？一部視頻，讓你輕松get到所有重點！


以下是:鍍鋅梯式橋架生產廠家發貨快的圖文介紹


梯式橋架本節適用于10kV電纜工程電纜橋架內電纜敷設施工。2 設計要求2.2成品工藝要求電纜敷設要排列整齊。不得有交叉，敷設時牽引繩連接必須牢固，其連接點應選用防捻器，應有足夠滑輪或吊輪，確保電纜線芯不變形、絞擰、鎧裝壓扁、護層斷裂。在關鍵部位應有專人監視及要有保護措施。2.2設計要求內容（1）電纜在托盤、梯架內橫斷面的填充率：電力電纜不大于40%。（2）不同電壓不同用途的電纜不宜敷設在同一層橋架上，如受條件限制安裝在同一層橋架上時，應用隔板隔離。（3）電纜排列及固定應該滿足以下要求：a) 電纜沿橋架敷設時，電纜應單層敷設，排列整齊，間距均勻，不應有交叉現象，拐彎處應以.大截面電纜允許彎曲半徑為準。b) 水平敷設，應設置在電纜線路首、末端和轉彎處以及接頭的兩側，且宜在直線段每隔不少于100m處。c) 垂直敷設，應設置在上、下端和中間適當數量位置處。d) 斜坡敷設，應遵照1、2款因地制宜。e) 當電纜間需保持一定間隙時，宜設置在每隔約10m處。f) 交流單芯電力電纜，還應滿足按短路電動力確定所需予以固定的間距。

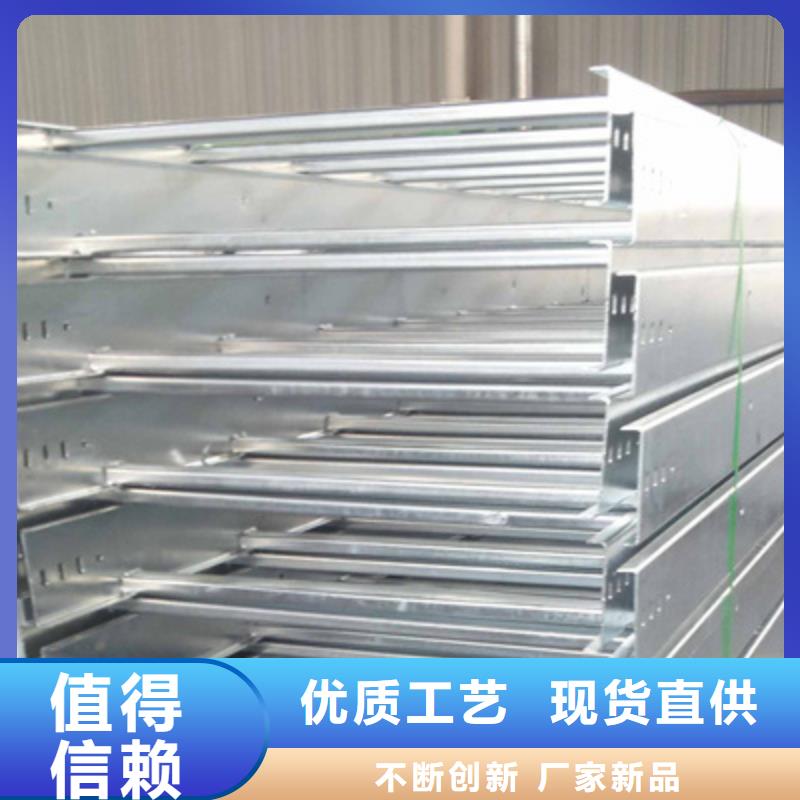

鋁合金電纜橋架鋁合金階梯式電纜橋架，梯式橋架是一種由鋁合金材料制成的階梯式電纜橋架，階梯式電纜橋架也稱為階梯式電纜橋架。因其形似梯子而得名。梯形電纜橋架重量輕，散熱通風好等優點，而且由于中間件橋梁中間有橫桿加固，其承重能力非常好。一般來說，鋁合金梯形電纜橋架適用于較大直徑的電纜布線。豐圖布線鋁合金階梯式電纜橋架4、鋁合金橋架式電纜橋架鋁合金橋架式電纜橋架是以鋁合金材料為原材料的橋架式電纜橋架，具有鋁合金和橋架式的特點，強度大、成本低、外形美觀、安裝方便、透氣性好.適用于較大直徑電纜的敷設，特別適用于重載高低壓電纜的敷設。橋架式電纜橋架在石油、化工、電力、輕工、電視、電信等行業應用.為廣泛，不僅適用于電力電纜的安裝，也適用于電纜的敷設。




由于其所選材料具有較低的導熱系數以及阻燃劑的加入，使產品不僅具有耐火隔熱性、自熄性，而且具有很高的耐腐蝕性，同時還具有結構輕、耐老化、安無危險可靠等優點，可在化工、冶金、石油等強腐蝕環境得到使用。適用于電壓在10千伏以下的電力電纜，以及控制電纜、照明配線、氣動、液動管纜等室內室外架空電纜溝的敷設。梯式橋架具有應用廣、強度高、重量輕、結構合理、造價低、壽命長、防腐性強、施工簡單。配線靈活、安裝方便。槽式橋架接地要點1、槽式電纜橋架系統應具有可靠的電氣連接并接地（只對金屬橋架）。2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。3、沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應至少有一點與接地干線可靠連接。



綜合布線電纜與附近可能產生高電平電磁干擾的電動機、電力變壓器等電氣設備之間應保持必要的間距。綜合布線電纜與電力電纜的間距應符合GB/T 50311-2000規范11.0.2 條的規定。9）墻上敷設的綜合布線電纜、光纜及管線與其它管線的間距應符合GB/T 50311-2000 規范11.0.2 條的規定。電纜橋架及線槽敷設走向應短捷，梯式橋架并應盡量沿墻、沿柱或沿梁敷設。2）根據電纜橋架及線槽敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。3）地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。4）不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：1）1kV 以上和1kV 及以下的電纜；2）同一路徑向一級負荷供電的雙回路電纜；3）應急照明和其他照明的電纜；4）電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。5）在工程條件下安裝或檢修不需考慮附加集中荷載時，電纜梯架、托盤的工作均布荷載按電纜自重均勻分布計算。6）電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定，或采取相應防護措施。（1）電纜橋架應在具有腐蝕性液體管道上方。



在疾馳而來的移動互聯時代，我們秉承專業、敬業、創新的發展理念，堅持以客戶為本、以信用為先的服務準則，用心解決用戶z u i迫切、z u i實際的需求，以優質的 防火線槽廠家產品、先進的技術為用戶提供完美的服務。光大電纜橋架制造有限公司(荊門分公司)本著“高標準、前沿、精準、求實”的品牌精神，打造專屬于我們自己的企業品牌，為您提供更為專業、優質的服務。我們立足于客戶，致力于客戶的滿意與成功，我們創新求實，基于事實，敢于想象，用于探索，只為更好地為您服務。



點擊查看光大電纜橋架制造有限公司(荊門分公司)的【產品相冊庫】以及我們的【產品視頻庫】
