一分鐘的時間，對于了解我們的發電機性能測試系統產品來說足夠了。從產品的外觀到內在，從功能到性能，視頻將為您展現產品的每一個細節和特性。

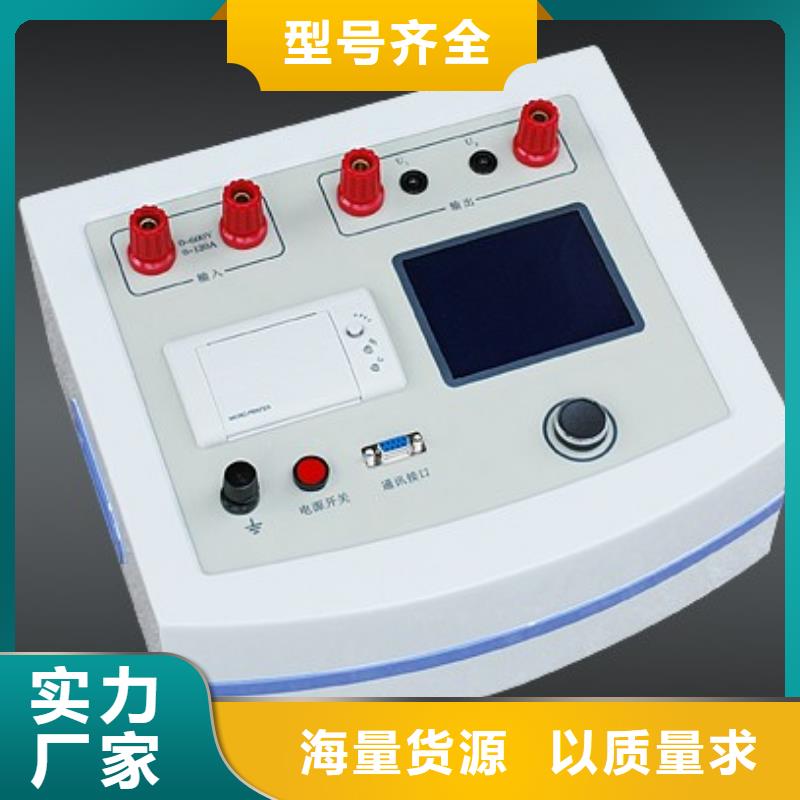

以下是:發電機性能測試系統的圖文介紹
天正華意電氣設備有限公司(玉林分公司)是一家集 三相交直流功率源研發、生產、銷售、售后于一體的綜合性企業。公司全體成員嚴格奉行“系統管理，質量保障，交貨快捷，客戶滿意”的宗旨， 竭誠為廣大新老客戶服務，邀您共創輝煌！
錄波儀轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見5.7.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用的“實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。五、在線分析軟件 5.1簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。
錄波儀十、趨勢圖錄波儀在 存儲器上建有趨勢圖文件，可以以1點/秒的頻率連續記錄歷史曲線，并隨時寫入該文件。趨勢圖可記錄不多于8個模擬量，以及16路開關量。記錄時間總長為1小時、2小時、6小時、12小時、1天、2天、3天可選。此畫面支持的操作：F3：趨勢圖設置運行中，用戶可以啟動趨勢圖的記錄（主菜單/設置/趨勢圖管理/運行趨勢圖），也可以停止之前啟動的趨勢圖（主菜單/設置/趨勢圖管理/停止趨勢圖）。狀態條顯示了趨勢圖的運行狀態。趨勢圖數據包含 時鐘信息，如果記錄過程中曾被停止或關機，則顯示的趨勢曲線會有中斷。錄波儀在出廠時，趨勢圖的記錄被設定為停止。10.1.設置趨勢圖的設置由（主菜單/設置/趨勢圖管理/趨勢圖設置）進入，在這個對話框中可以選擇要記錄的模擬量。如果當前趨勢圖已經記錄有數據，而用戶改變了模擬量的選擇，則必須重建趨勢圖文件；此時，錄波儀會提示用戶，在刪除或保存數據為文件之間作出選擇。將趨勢圖數據保 存為一個記錄文件，記錄類型為，文件擴展名為“TRD”。10.2.實時顯示按“菜單”鍵，選擇彈出菜單的“實時顯示/趨勢圖”。如果趨勢圖正在運行，則畫面會實時刷新。畫面橫向為時間軸，可選的顯示畫面時間軸長度為：1小時、2小時、6小時、12小時、1天、2天、3天，并且不超過記錄時間總長；時間軸右端顯示為0，從右向左，依次顯示距離右端的時間。在趨勢圖運行時，時間軸右端是當前時刻；在停止時，因為畫面不再刷新，所以時間軸右端是停止的時刻。畫面縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。畫面設置：此對話框的設置與趨勢圖設置不同，請注意區分。此處是從趨勢圖記錄的模擬量、開關量中選擇需要在畫面中顯示的，對趨勢圖的數據記錄沒有影響。10.3.趨勢圖記錄文件在打開的記錄列表對話框中，選定要打開的趨勢圖記錄，按“↙“鍵，進入分析畫面。分析畫面與停止記錄時的趨勢圖實時顯示畫面類似，即數據、時間軸不刷新，而且狀態條的功能路徑部分顯示當前打開的文件名。
錄波儀毫伏量通道只能接入分流器輸出的毫伏電壓信號（0-75mV），如果接線錯誤，可能會導致該通道損壞。3.4.轉速信號通道轉速信號通道面板示意圖錄波儀可以測量3種轉速信號：1.1 : 1信號即發電機轉子每旋轉一周發生一個脈沖信號。例如，在軸上刷一條反光漆，使用光電傳感器發生的信號。此時應將面板上的撥動開關撥至1：1處，并通過調節偏置旋鈕，使得脈沖信號基本達到正負對稱。傳感器發生的脈沖信號可以使用示波器觀察，也可以將其并聯至錄波儀的DC±300V，用”實時波形”功能觀察。例如，觀察到脈沖信號Vpp為1-5V，則應將偏置旋鈕調至2-3V位置，使得脈沖信號產生有效的過零點。2.1：60信號這種信號來自60齒的齒 ，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置于0位。3.脈沖數等于極對數轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見4.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用錄波儀的”實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過錄波儀處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。
