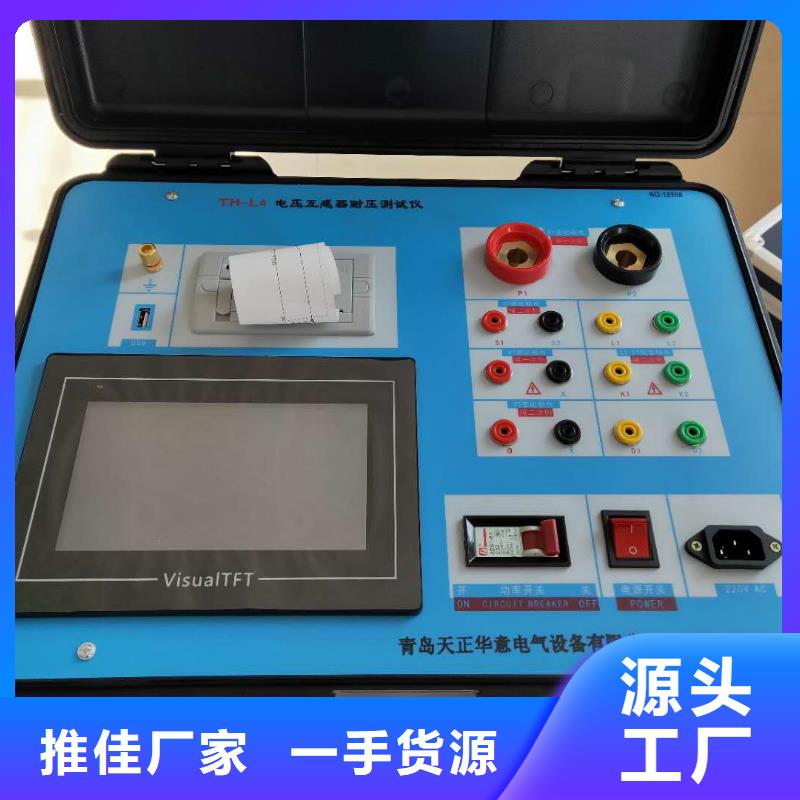

互感器綜合測試儀儀器本身的同色端子為同相端，即P1接CT的P1，S1接CT的S1時，極性的測試結果為減極性。圖6，CT電流法變比極性測試界面 2：電壓法變比極性測試。1）參數設置： 在CT主界面中，選擇“變比極性”后，進入測試界面見圖7，設置 二次側額定電流： 1A或5A。2）試驗： CT一次側接L1、L2，CT二次側接K1、K2，不檢測的二次繞組不用短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，試驗即開始。圖7，CT電壓法變比極性測試界面8.4、CT二次回路試驗 1）參數設置：在CT主界面中，選擇“二次回路”后，進入測試界面（圖8），設置好設定電流值：0～600A。2）試驗： CT一次側接P1、P2，CT二次側接二次負載。設置好通流電流后，合上功率開關，點擊“開始”選項，，試驗即開始，電流保持時間以進度條顯示(0～200A:保持5分鐘；大于200A～300A：保持1分鐘；大于300A：保持3秒鐘)。圖8、CT二次回路測試界面 8.5、CT交流耐壓試驗1）參數設置：　在CT主界面中，選擇“交流耐壓”后，進入測試界面（圖9），設置好設定電壓值：0～3000V。2）實驗：被測CT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示“不合格”。圖9，CT交流耐壓測試界面 9.PT測試9.1、PT勵磁特性測試1)、參數設置在PT測試主界面中，選擇進入“伏安特性”試驗界面（如圖10），勵磁電流（0～20A）：輸出電流為儀器輸出的設置電流，如果試驗中電流達到設定值，將會自動停止升流。通常1A即可測試出拐點值。勵磁電壓：100V、100/√3、100/3、150V、220V。2）、試驗：測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選擇“開始” 選項后，即開始測試。

互感器綜合測試儀測試完成后按下臺體的復位鍵,此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。
