朔州絕緣電阻測試儀 故障排除及其它1、儀表現象與故障排除方法序號現原排除或修理方法1 工作電源指示燈不亮儀表內電池組電壓不足10V需要及時充電機殼帶電擊人儀表未接大地 一定要接地3 充電8小時以上，充電指示燈未變成綠色電池損壞取出電池，以新電池重新配組無高壓輸出多數屬于被測擊穿后不及時退出高壓使高壓推動的功率三極管過負荷燒壞更換功率三極管BU406和它的前置C2482三極管5輸出高壓很高，不能調節 多數屬于測量對象頻繁擊穿打火脈沖竄入造成運放損壞更換高壓發生電路板上的CA3140運放電阻顯示為-1不動或其它不動的數字 多數屬于同上原因造成更換電阻表頭的雙積分AD變換集成塊7電阻讀數搖擺不穩或超差多數屬于強干擾引起，例如附近有強放電，用戶外加的測量線搖擺不定或絕緣差采用參考電阻檢查2、儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6～8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。3、電池重新配組方法：當儀表內鎳氫電池有損壞或供電性能差需要重新配入時，重新配入的十個電池應經過電池容量檢測充放電器來檢測證明容量基本一致，然后每個電池需充滿才能安裝到兆歐表內。

<朔州>天正華意電氣設備有限公司

朔州絕緣電阻測試儀 尊敬的顧客感謝您使用本公司產品。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。

數字絕緣電阻表含吸收比2023實時更新(今日/標準)

朔州絕緣電阻測試儀 測量原理絕緣電阻測量采用電壓發生器產生一個電壓V，施加到電阻兩端，通過測量在電阻兩端流動電流I，并根據公式R＝V/I計算接地電阻值R。七．操作方法1．開關機按POWER鍵實現開關機。開機后有下角顯示“APO”，不操作時15分鐘后自動關機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時充電。電池電力充足才能保證測量的精度。3．直流電壓測試輸入儀表直流電壓不能超過1000V。測量時按一下按鍵切換到直流電壓測試模式，將綠表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時直流電壓值。4．交流電壓測試輸入儀表交流電壓不能超過750V。測量時按一下按鍵切換到直流電壓測試模式，將綠筆與V端端子相連，黑表筆與COM相連，LCD顯示實時交流電壓值。c5．絕緣電阻測試絕緣電阻測試只能在不帶電的電路上進行，測試前請檢查測試線路導線是否完好，及被測電路是否帶電，線路帶電可能會損壞儀表并且影響測量精度。必須戴上高壓絕緣手套操作。絕緣電阻量程時，按測試開關后測試線頭部和被測回路中產生高壓，請注意避免觸摸。請務必將接地線（黑色）連接被測回路的接地端口。 測試以后請勿立刻觸摸電路。存儲的電荷可能導致觸電事故。 請勿立刻取下測試線，必須等放電完成后再碰觸被測回路。 為了保證測量精度測試時不要把測試線纏繞在一起。保證絕緣電阻精度的溫濕度值絕緣電阻范圍 保證絕緣電阻精度的濕度值 保證絕緣電阻精度的溫度值0Ω-100MΩ ＜85％ RH(無凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(無凝露) 21GΩ-1000GΩ ＜65％ RH(無凝露) 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。按鍵切換到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳，如果配套測試線不帶此線就不需要接，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。

朔州絕緣電阻測試儀接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下測試鍵開始測試，待測量完成顯示值固定不變后方可讀取吸收比或者極化指數值。5、待測試完成后可按鍵切換查看吸收比或者極化指數值的被除數、比值，或按鍵切換查看吸收比或者極化指數值的比值、除數（比如“60:15S”模式下，左下角顯示“60:15S”則為比值，顯示”15S”則為被除數，顯示“60S”則為除數，其他模式相同）。圖 9-5 比值 9-6 被除數9-7 除數4、極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下?lián)舸?，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。

<朔州>天正華意電氣設備有限公司 數字絕緣電阻表含吸收比2023實時更新(今日/標準)

朔州絕緣電阻測試儀測量時按一下按鍵切換到電容測試模式，高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電容，如果測試有綠色分線為屏蔽線可接或不接，黑表筆一端與COM相連，另一端與電容相連。按下測試鍵開始測試(測試時儀表會發出間歇性蜂鳴：“滴~滴~滴...”的提示聲)，待測試完成LCD顯示正確的電容值。圖6-2 測試顯示 2、電容測量模式有4個檔位，需要手動換擋測試。第1檔量程10nf-100nf 第2檔量程100nf-1000nf第3檔量程1uf-10uf第4檔量程10uf-50uf。測試過 程中大于或小于某值需要手動切換到對應檔位(測試值為0不顯示大于或小于時檢查電容是否放完電，或者檢查連線是否出現問題，或者電容值小于當前測試檔 位)。可通過按鍵（檔位減1）或按鍵（檔位加1）切換檔位。電容測試使用直流電壓 250V（±10％）測試結束大于絕緣電阻測試絕緣電阻測試只能在不帶電的電路上進行，測試前請檢查測試線路導線是否完好，及被測電路是否帶電，線路帶電可能會損壞儀表并且影響測量精度。必須戴上高壓絕緣手套操作。絕緣電阻量程時，按測試開關后測試線頭部和被測回路中產生高壓，請注意避免觸摸。請務必將接地線（黑色）連接被測回路的接地端口。 測試以后請勿立刻觸摸電路。存儲的電荷可能導致觸電事故。 請勿立刻取下測試線，必須等放電完成后再碰觸被測回路。 為了保證測量精度測試時不要把測試線纏繞在一起。1、測試高壓絕緣電阻注意事項:高壓絕緣材料阻值越大，加上直流電壓后通過它的電流越小，極易受到外界環境干擾的影響，造成較大的測試誤差。被測電阻值越高，測量時間則越長。濕度增加，表面泄漏增大，體電導電流也會增加。一般材料的電阻值隨環境溫濕度的升高而減小。

<朔州>天正華意電氣設備有限公司 數字絕緣電阻表含吸收比2023實時更新(今日/標準)

朔州絕緣電阻測試儀 絕緣電阻測試操作1、絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。2、按下按鍵切換到測電阻模式，然后按或或或或或或或鍵選擇要進行測試的電壓值。 3、接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試線有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳（測試TΩ級以上電阻必須連接綠色屏蔽線），如果配套測試線不帶此線就不需要接，如圖，按下測試鍵開始測試(測試時儀表會發出間歇性蜂鳴：“滴~滴~滴...”的提示聲，屏幕左下角閃爍)。待測量完成顯示值固定不變后方可讀取絕緣電阻值。電阻測試結束后可長按鍵切換顯示電流值，再短按鍵切換回電阻值。7.8、GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。

<朔州>天正華意電氣設備有限公司 數字絕緣電阻表含吸收比2023實時更新(今日/標準)

朔州絕緣電阻測試儀 注意事項及其它請注意，“線路”為高壓端！ 1G＝1000M五、操作方法測量操作進入初始設置畫面（圖一）初始設置畫面（圖一）1．初始 測量圖標 處于選中狀態，下面顯示2500v表示測量電壓。（1）按→鍵在可以使 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態（2）按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面2500v 表示測試電壓大字體105 M 表示測量的瞬時值0 表示測量過程中的時間05-05-24 : 測量日期15” 表示測量15秒 的數值01’ 表示測量1分鐘 的數值10’ 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15sPI 極化比 PI ＝ R10m/R60s（4）測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）放電畫面（圖三）600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。（5）放電完畢之后，進入測量結果存儲畫面（圖四）量結果存儲畫面（圖四）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[ 007 ] ：表示測量數據存儲的序號按→鍵在可以使 存儲 退出 007 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。2．當 時鐘圖標 處于選中狀態 。（1） 按啟/停鍵，進入時間顯示與設置畫面時間顯示與設置畫面（圖五）（2） 退出 處于選中狀態 按啟/停鍵 回到初始設置畫面（圖一）（3） 設置 處于選中狀態 按啟/停鍵 會在日期、時間下面出現小箭頭按↑↓鍵修改日期時間。（3）修改完畢，按啟/停鍵 設置 會處于選中狀態。（4）按→鍵在可以使 設置 與退出 循環處于選中狀態。在修改日期時間時候，循環移動小箭頭3．當 存儲圖標 處于選中狀態（1） 按啟/停鍵，進入查看存儲數據畫面（圖六）查看存儲數據畫面（圖六）（2）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明（3）[ 000 ] 到[ 007 ] 表示測量序號（4）按↑↓鍵 使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據（5）按→鍵 翻頁（5）按啟/停鍵 回到初始設置畫面

<朔州>天正華意電氣設備有限公司

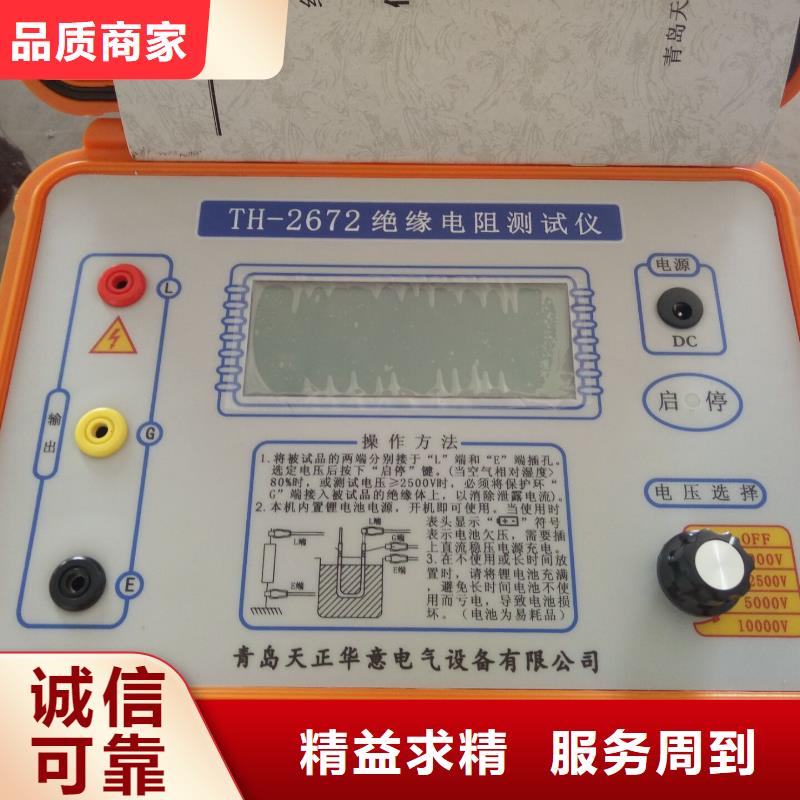

朔州絕緣電阻測試儀 特點智能型高壓絕緣電阻測試儀，具有5個量程：500V 1000V 2500V 5000V 10000V，測試可達10TΩ。● 嚴格按照標準設計● 絕緣電阻量程10TΩ＠10kV● 短路電流可調節，可達5mA（可以訂制高達10mA短路電流產品）。● 自動顯示極化指數（PI）誘電吸收比（DAR）的測試值，可測試漏電流和電容量。● 抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度。● 容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電。● 2種電源方式：使用鋰離子電池供電，續航時間可達4個小時(10000V＠100M測試電阻)。 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。● 全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱。● 數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響。● 完善的保護功能，并且備熔絲燒斷提示功能。3. 技術規格● 規格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備IEC60529 IP64 （外盒合閉狀態）● 交流電源：220V±10％，50/60 HZ ，20 VA● 電池供電：16.8V鋰離子可充電蓄電池● 電池續航時間：10000V＠100M，約4小時 ● 尺寸（長x 寬x 高）：26cm x 20cm x 16cm● 重量：3kg● 測試電壓精度：標稱值的 到110％● 電流測試量程：10mA● 電流測量精度：5％＋0.2nA● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)● 電容測試量程：20uF● 電容測試精度：15％＋0.03uF● 電容試品放電速率： 從10000V到10V，0.5S/μF● 絕緣電阻測試量程和度 （溫度：23±5oC ， 相對溫度：45 – 75％RH）量程度 500V 1000V 2500V 5000V 10000V未指100G ＞ 200G ＞ 1T ＞ 1T ＞ 2T4. 儀器介紹● 面板介紹編號 說明編號說明1 AC插頭 AC指示燈3 測試端子（E、G、L）

數字絕緣電阻表含吸收比2023實時更新(今日/標準)

朔州絕緣電阻測試儀 注意事項及其它請注意，“線路”為高壓端！ 1G＝1000M五、操作方法測量操作進入初始設置畫面（圖一）初始設置畫面（圖一）1．初始 測量圖標 處于選中狀態，下面顯示2500v表示測量電壓。（1）按→鍵在可以使 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態（2）按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面2500v 表示測試電壓大字體105 M 表示測量的瞬時值0 表示測量過程中的時間05-05-24 : 測量日期15” 表示測量15秒 的數值01’ 表示測量1分鐘 的數值10’ 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15sPI 極化比 PI ＝ R10m/R60s（4）測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）放電畫面（圖三）600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。（5）放電完畢之后，進入測量結果存儲畫面（圖四）量結果存儲畫面（圖四）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[ 007 ] ：表示測量數據存儲的序號按→鍵在可以使 存儲 退出 007 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。2．當 時鐘圖標 處于選中狀態 。（1） 按啟/停鍵，進入時間顯示與設置畫面時間顯示與設置畫面（圖五）（2） 退出 處于選中狀態 按啟/停鍵 回到初始設置畫面（圖一）（3） 設置 處于選中狀態 按啟/停鍵 會在日期、時間下面出現小箭頭按↑↓鍵修改日期時間。（3）修改完畢，按啟/停鍵 設置 會處于選中狀態。（4）按→鍵在可以使 設置 與退出 循環處于選中狀態。在修改日期時間時候，循環移動小箭頭3．當 存儲圖標 處于選中狀態（1） 按啟/停鍵，進入查看存儲數據畫面（圖六）查看存儲數據畫面（圖六）（2）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明（3）[ 000 ] 到[ 007 ] 表示測量序號（4）按↑↓鍵 使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據（5）按→鍵 翻頁（5）按啟/停鍵 回到初始設置畫面

數字絕緣電阻表含吸收比2023實時更新(今日/標準)

朔州絕緣電阻測試儀 外界干擾 高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，外界干擾帶來的影響數字式絕緣電阻表又名兆歐表、高壓絕緣電阻測試儀，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，適應惡劣工作環境，是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。?額定絕緣測試電壓范圍100～2500V絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。
