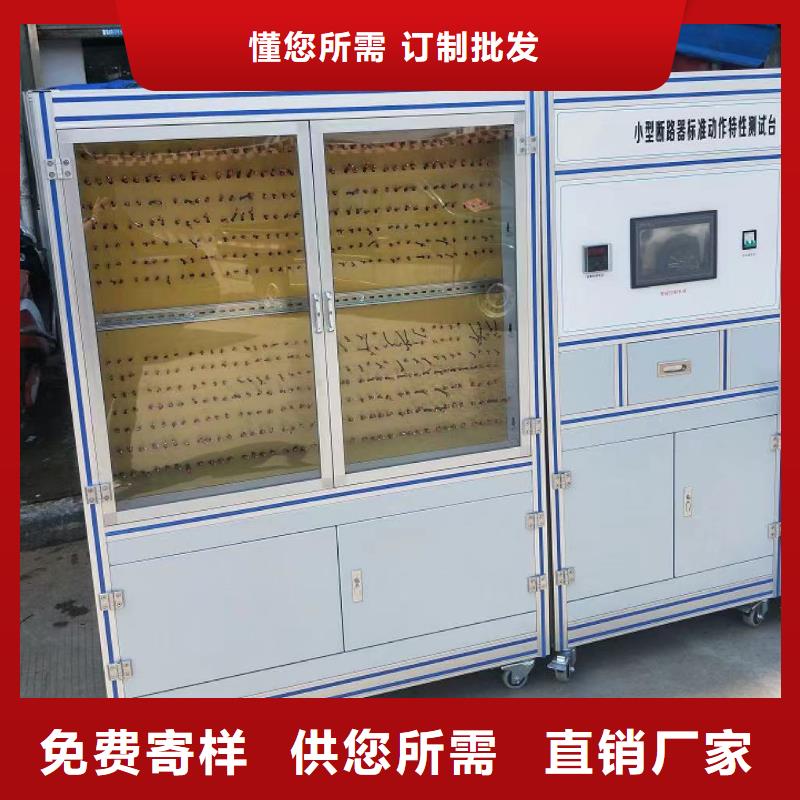

綿陽高低壓開關柜通電試驗臺雙跳圈模擬斷路器是我公司在原有模擬斷路器的基礎上采用單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。 本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。 跳合閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性， 限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

閉合時間試驗斷路器綿陽

綿陽高低壓開關柜通電試驗臺如 輸入數字有誤，按 DEL 刪除即可。5.2 后面板介紹名稱 說明電流校準端口 輸入電流，用于對 LD-300 電流校準使用。Q 時間校準輸出端 輸出脈沖，用于對 LD-300 時間校準使用。5.3 分斷時間及剩余動作電流的校準要執行漏電開關測試儀分斷時間及剩余動作電流的校準：1.將被校準漏電開關測試儀與校準裝置連接，打開校準裝置和被校準漏電開 關測試儀。2.按 功能鍵，將校準裝置切換到分斷時間測試模式。3.設置動作電流。設置動作電流與被校漏電開關測試儀一致（實際使用過程 中，由于被校準漏電開關測試儀的動作電流值誤差較大，因此，可以將校準裝置 的動作電流值設置的稍微小一些，在 80％I△n～I△n 之間。如：被校漏電開關測試儀是 30mA，那么校準裝置可以設置為 24mA ～30mA 中任意一個稍小一些的電流值）。設置動作電流值，按 -“數字鍵”- ，若需更改設置則按 。 如設置動作電流為 30mA，按，再按數字鍵“3”和“0”，再按 鍵確定。4.設置電流因子。設置校準裝置的電流因子與被校漏電開關測試儀一致。按，屏幕顯示如下圖，有 1：（0.5＊I），2：(1＊I），3：（1.4＊I），4：（2＊I），5：(5＊I）五種電流因子供選擇，按相應的數字鍵選擇電流因子，再按 鍵。如設 置電流因子為 0.5＊I，則按數字鍵“1” 再按 ENT 鍵，屏幕上的值自動顯示 為“0.5＊動作電流”的值（如動作電流值為 30mA，則值顯示為 15mA）。5.設置分斷時間。根據 JJF1283-2011 的要求，分斷時間校準點為 20ms，50ms，100ms，200ms，500ms，1s，2s，5s，每點測量一次，分斷時間選擇（0.9～0.95）T（T 為漏電開關測試儀分斷時間值），且 1×I△n 不必超過 5s，5×I△n不必超過 500ms。

<綿陽>天正華意電氣設備有限公司
閉合時間試驗斷路器綿陽 <綿陽>天正華意電氣設備有限公司

綿陽高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過1000，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-1000A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。（5）通流不動作試驗通流不動作試驗用來檢測直流斷路器在通過額定電流左右電流的穩定性能的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-1000A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:

綿陽高低壓開關柜通電試驗臺PC機聯機使用方法1. 儀器與PC機聯機圖10儀器與PC機之間通過RS232線相連。如果PC機不帶串口，本公司將提供USB-RS232連接線。2. PC機軟件配置將光盤打開后，可以看到一個“上位機”文件夾，將其拷貝到PC機的根目錄中，打開此文件夾，如圖11：圖11其中“ZKC.exe”是本系統的主執行文件，“DATA”文件夾為試驗數據目錄，試驗數據以時間為文件名存儲。導出的EXCEL格式的數據也放在此文件夾。雙擊“ZKC.exe”執行文件，打開主界面，如圖12：圖12 PC主界面3．軟件使用（1）打開文件：打開以前的數據文件，可以添加試驗記錄，或進行打印。（2）保存文件：保存試驗數據為數據文件，可以在PC機存儲。（3）導出EXCEL：可以導出當前的數據為EXCEL文件，文件內容如圖13：圖13（4）打印預覽：可以查看當前試驗數據的報表，如圖14：圖14（5）試驗界面：進行與儀器聯機，進行試驗操作，并導入試驗數據。（6）退出系統：可以退出本系統軟件。（7）打開“幫助”菜單，選擇“幫助文檔”可以打開幫助文檔的電子版。4. 試驗方法打開“試驗界面”，如圖15：圖15 試驗界面（1）一個試驗數據文件只包含一個直流斷路器的試驗數據，因此額定電流是不變的，試驗首先設置額定電流。額定電流改變，將認為已經更換了新的直流斷路器，系統將會清空以前的試驗記錄。（2）按“動作顯示”將顯示本直流斷路器的安秒動作試驗數據，左邊是數據形式，右邊為數據曲線。

<綿陽>天正華意電氣設備有限公司 閉合時間試驗斷路器綿陽
<綿陽>天正華意電氣設備有限公司

綿陽高低壓開關柜通電試驗臺設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝▲ 貯存 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。 設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。 九、開箱與檢查▲ 開箱注意事項 開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。 ▲ 檢查內容 開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。 十、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。注意事項1、開箱驗收時，應檢查主回路接線端子是否松動，調壓器接觸是否良好。2、長期不用時，使用前就用500V兆歐表檢查主回路對地絕緣電阻，其阻值不應小于0.5MΩ。3、輸入輸出接線應嚴格按接線板上所標示標志接線嚴禁錯接反接。連接線一定要接觸良好，設備應良好接地。4、工作和存放場所應無嚴重影響絕緣的氣體、化學性塵埃及其它爆炸性和腐蝕性介質。

閉合時間試驗斷路器綿陽

綿陽高低壓開關柜通電試驗臺可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳合閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。 輔助觸點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，輔助觸點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有一對常開及常閉接點。接點輸出的動作狀態與對應的跳合閘狀態對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。 6、雙路試驗接線圖3 模擬斷路器與保護測試儀 配合進行保護裝置整組傳動試驗系統接線圖 模擬斷路器與測試儀及保護裝置相配合使用，替代實際斷路器，可以進行保護裝置動作跳合斷路器的整組傳動試驗，請參見圖3。圖3是按雙跳閘電流線圈試驗接線，當只有一路跳閘電流時，另一路不接。 在保護裝置的測試過程中，模擬斷路器在二次回路中的接線方法是將實際斷路器的跳、合閘線圈的接線從二次回路中退出，將模擬斷路器裝置的A、B、C的跳、合閘線圈對應地接入二次回路中，與保護和測試儀配合，完成保護裝置的整組測試（如圖4，只以A相單組跳閘跳圈為例）。

<綿陽>天正華意電氣設備有限公司 閉合時間試驗斷路器綿陽

綿陽高低壓開關柜通電試驗臺直流保護電器的安秒特性一般在實驗室或檢測站進行測試，設備占地面積大，需要配置專門的充電裝置和大電流負載箱，操作復雜；部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗，但無法準確測試其電流-動作時間特性。因而造成直流系統投運后，現場檢修維護人員因不具備相應的測試手段和工具，無法檢驗直流保護電器的安秒特性是否滿足要求。根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的可靠運行。TH-500 直流斷路器安秒特性測試系統適用于額定電流1A～500A直流斷路器的安秒特性測試，并可用于6A～150A直流熔斷器的安秒特性測試。二、產品特點1.儀器既可以單獨使用，也可以與PC機聯機使用2.320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程3.采用電力電子控制技術產生大電流輸出，輸出電流響應速度快、精度高、連續可調4.多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片5.具有掉電存儲功能，可以存200組試驗數據6.自動保存設置數據，掉電后開機后顯示上一次的設置數據7.任選安秒動作試驗方式和通流不動作試驗方式8.聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。

<綿陽>天正華意電氣設備有限公司 閉合時間試驗斷路器綿陽

綿陽高低壓開關柜通電試驗臺請勿在易爆環境中操作。保持產品表面清潔和干燥。目 錄一、系統概述、技術參數4三、面板示意圖5四、使用說明5五、操作說明5六、注意事項6七、保養維修6八、運輸與貯存6九、開箱及檢查7十、其他7一、系統概述TH-III型高低壓測試通電臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數輸入電源：三相四線AC380V輸出電壓及電流：1. 單相AC 100V輸出（固定值）（控制空開改裝在面板上，文字注明） 2. 三相AC 0～30A輸出 （控制空開改裝在面板上，文字注明） 3. 單相12V、24V、48V、110V、220V、直流固定電壓輸出控制空開改裝在面板上，文字注明） 4. 交流操作電壓輸出 三相AC 0 ~ 400V，電流小于30A （控制空開改裝在面板上，文字注明） 5. 直流操作電壓輸出 DC 0 -400V （控制空開安裝在面板上，文字注明） 6. 單相AC220V輸出（固定值，插座形式）（控制空開安裝在面板上，文字注明） 7. 三相AC380V輸出，（固定值，接線柱） （控制空開安裝在面板上，文字注明）以上空開從后面移出來，可安裝在側面或頂部方便操作，但空開需標明功能，不能像此臺一樣直接用鉛筆畫上去在控制操作臺時啟動哪個回路應該只有哪個回路電壓或電流的輸出，（各個回路應獨立操作）不能出現感應輸出、不能出現合閘電流回路有電壓輸出現象，不能出現合閘固定電壓有可調交流電壓輸出現象，同理合閘交流可調電壓不能出現其他回路電壓或電流輸出，只有在控制臺同時合閘兩個或兩個以上分別對應合閘回路輸出（具備各個回路同時合閘同時輸出條件）。

綿陽高低壓開關柜通電試驗臺、三相交流（0-50A/20v、0~1000A/2V）電流可調輸出5、單相直流（0~260V）電壓可調輸出；6、電秒表計時范圍：0-99.999S7、漏電保護試驗電壓1kv。8、配模數插座取進線電源單相10A 2孔 一個單相16A 3孔 一個 三相25A 4孔 一個9、外形尺寸：550mm660mm1005mm三、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，

<綿陽>天正華意電氣設備有限公司 閉合時間試驗斷路器綿陽

綿陽高低壓開關柜通電試驗臺目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查。…”；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。直流保護電器的安秒特性一般在實驗室或檢測站進行測試，設備占地面積大，需要配置專門的充電裝置和大電流負載箱，操作復雜；部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗，但無法準確測試其電流-動作時間特性。

<綿陽>天正華意電氣設備有限公司 閉合時間試驗斷路器綿陽

綿陽高低壓開關柜通電試驗臺TH-300 監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的 電流，來執行 RCD 跳閘電流校準。當達到跳閘電流電平時，分斷器斷開連接。 通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的 10％遞增到 150％。2.2 剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD 在規定條件下不動作的 剩余電流值。2.3 分斷時間分斷時間：從突然施加剩余動作電流瞬間起到所有極電弧熄滅瞬間為止所經 過的時間間隔。通過 TH-300 監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動 定時器依據達到設定的跳閘時間，斷開分斷開關的連接，來執行 RCD 跳閘時間 校準，同時顯示測得的被測試裝置跳閘電流。3 儀器特點》 可模擬漏電保護開關對不同電流和時間進行分斷模擬；》 可任意設置 0-3000mA 剩余動作電流和剩余不動作電流；》 寬的分斷時間設置范圍 10ms～5000ms；》 大屏幕液晶菜單顯示，操作簡單、方便；》 校準時間短、工作效率高，比傳統方式大大節省時間；》 適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4 主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃； (4)相對濕度：＜80％； (5)電源失真度：＜2％； (6)電源要接地良好。4.2 主要技術參數量程 漏電電流（AC） 彈跳時間校驗范圍 30mA 300mA 3000mA (10～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1 漏電電流： (1)漏電電流范圍： a.30mA 檔：(0～30)mA；b.300mA 檔：(30～300)mA；c.3000mA 檔：(300～3000)mA； (2)允許誤差：±（0.2％讀數＋0.05％量程） 4.2.2 分斷時間： (1)分斷時間范圍：(10～5000)ms； (2)允許誤差：±0.1ms。5 接線及使用說明
