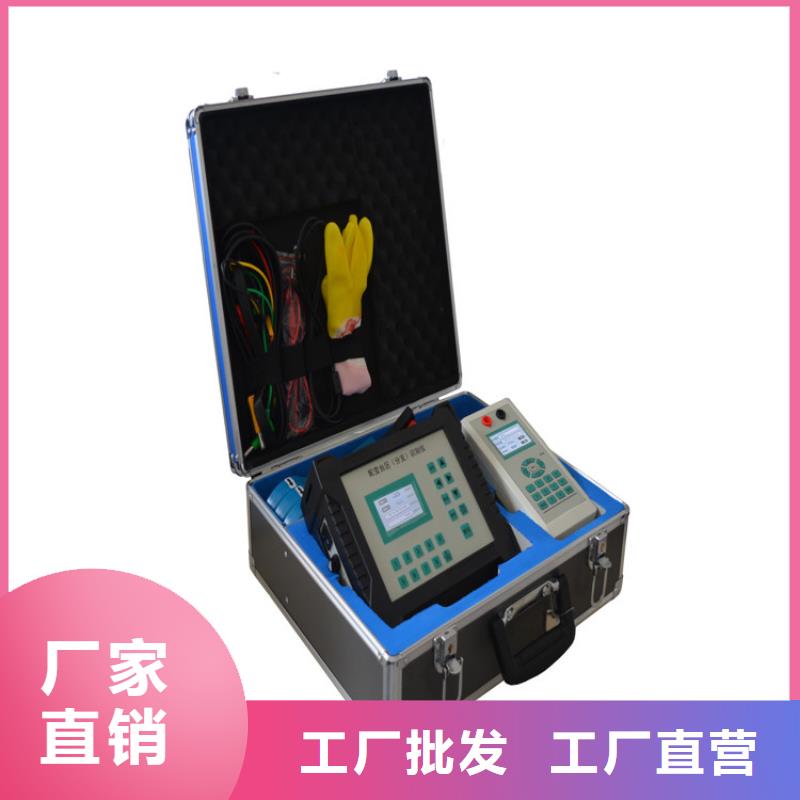

<鞍山>天正華意電氣設備有限公司 臺區分支識別儀質量可靠的鞍山廠家

鞍山臺區識別儀參數設置界面如圖五所示：參數設置界面用于調整試驗前所需要確定的數據。包括：工作模式、主機編號、鉗表選擇、通信強度、脈沖靈敏、分機編號、脈沖強度、通訊靈敏、設置日期、設置時間。工作模式 — 儀器本身的工作方式，可設置為：主機、分機、自動三種模式；當進行臺區識別、分支識別、臺變互測幾項功能時起作用。主機編號 — 當多主機并列運行時，為了對主機加以區分，人為的給每個主機設置一個編號，可在1－6之間選擇（按左右鍵切換），各主機的編號應互不相同）。設定了主機編號后，相應的該主機的各相柔性鉗所對應的分支號就確定下來，例如：1號主機A、B、C相鉗分別對應1、2、3號分支，2號主機的A、B、C相則對應4、5、6號分支，3號主機的A、B、C相對應7、8、9號分支……鉗表選擇 — 用來選擇所需的電流鉗的合適檔位，以保證測量準確。共有2個電流檔供選擇：1500A柔性鉗、7500A柔性鉗。注意在未超量限的情況下應盡量選擇接近需測試電流的檔位。通信強度 — 指儀器做為主機時發送載波信號的強度，可在強、中等、弱三種之間選擇（按左右鍵切換）。脈沖靈敏 — 指儀器做為主機時檢測脈沖電流信號的靈敏度，可在1－8之間選擇（按左右鍵切換），數字越小，檢測靈敏度越高，值為2。分機編號 — 當多個分機同時運行時，為了對分機加以區分，人為給每個分機設置一個編號，可在1－6之間選擇（按左右鍵切換），各分機的編號應互不相同。脈沖強度 — 指儀器做為分機時發脈沖電流的強度，可在強、中等、弱之間選擇（按左右鍵切換）；值為中等。通訊靈敏 — 指儀器做為分機時檢測主機所發出的載波信號的靈敏度，可在強、中等、弱之間選擇（按左右鍵切換）；值為中等。設置日期 — 用來對日期進行設置，調整當前顯示的年、月、日；設置方式：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。設置時間 — 用來對時間進行設置，調整當前顯示的時、分、秒；設置方式：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。

鞍山臺區識別儀那么，解決這個問題，從而使之能夠正確的分辨，我們慣常采用的辦法就是在相鄰的臺區加掛我們的主機，這樣因為信號的微弱區別，使之能夠準確的分辨是從哪個臺區發出來的信號，這種方式也是經過很多使用單位的現場試驗和驗證證明了的。（5）為保證操作使用過程的，除要嚴格按照相關的規程操作外，設備首先要先接黑線（零線）進行保護，并在工作結束后拆線時拆除零線。（6）由于載波在傳輸過程當中會受到各種電器運行時產生的各種各樣的干擾和線路本身的阻抗等各種原因，有時可能會出現終端提示“請重試”，這表明終端已經收到了主機的信號，但無法正確完整的接受，這時可以多測試幾遍，或者換一個同一條線的不同點來測試或者過一會再來測試。（7）在主機剛剛上線使用過的情況下，需要再次掛接前，為保證測試效果，建議在接線前先行將主機黑色的零線和三根相線（紅、綠、黃）進行短路3-5秒，目的是釋放機內的殘余電壓。注意：本項操作是在主機準備加電之前進行，并非在主機已經上電時的帶電操作。（8）為保證，在夾上本設備的地方，一定要有專人值守或?qū)⒃O(shè)備鎖進封閉設備間內，如果露天擺放，至少要有相應醒目的提示警示標志。完成工作后，立即撤除！（9）設備在夾上去的時候，有時可能會在接觸的一瞬間出現微弱火花，對使用和不構成任何影響。（10）為避免導致儀器的損害或其他的后果，請務必按對應相序接線，特別注意主機上的黑線必須接零線或地線。（11）操作人員務必持證上崗，并佩帶帽、絕緣手套、穿絕緣膠鞋，現場進行警示和隔離，同時嚴格遵守各項操作規程。（12）使用人員應嚴格遵守電工帶電檢測的有關條例和規定。（13）本儀器內有高壓和大電容，非本公司以外的任何人、機構對儀器拆動和維修都是危險的。（14）本公司聲明：對違反以上條款的行為不承擔任何相關責任。

鞍山臺區識別儀當電表編號、電表量程都設置正確后，單擊“確定”鍵即可保存相關數據。如要放棄保存，可以再次單擊“取消”鍵，便可退出保存頁。如果分機發出脈沖電流后，未得到主機發來的應答信息，將顯示“該線路未安裝主機”的提示信息。如果分機在該界面一開始就未接到有效電力載波數據幀，屏幕左上方將顯示“N”符號，此時無法通過點擊“確定”鍵發送電流。在該界面單擊“取消”鍵，將返回主菜單界面。載波測試在分機主菜單界面，通過”鍵移動光標，使光標選中“2、載波測試”，單擊“確定”鍵，進入載波測試界面也可在主菜單下，直接單擊鍵，進入載波測試界面。圖19進入載波測試界面，將紅、黑兩條分機測試線，歪頭一端插入分機接線孔，另一端接入待測線路的單相電源插座或其他易接電處。注意，測試線只能承受AC220V的電壓，切記不可將分機測試線接到AC380V或其他高于AC220V的電源中。測試線接好后，分機將顯示該線路的交流電壓，并開始接收主機發來的電力載波信號。一旦分機接收到完整的主機載波信號幀后，將顯示該測試線路的主機編號（也就是變壓器編號）被測線路所屬相別以及該相線路主機、分機兩端所測得的相電壓等測試數據。由于數據較多，無法在一屏中完全顯示，可以通過鍵上下翻頁查看載波測試下的保存功能與綜合測試的保存功能完全相同，請參考。當分機接入待測線路，大約10秒后仍未接收到完整的主機電力載波數據，分機將提示“該線路未安裝主機”。在該界面單擊“取消”鍵，將返回主菜單界面。電流測試在分機的主菜單界面下”鍵移動光標，使光標選中“3、電流測試”，單擊“確定”鍵，進入電流測試界面也可在主菜單下，直接單擊“3”鍵，進入綜合測試界面。該界面下的接線方式以及注意事項與“載波測試”完全相同，即紅、黑測試線歪頭接到儀器的接線孔，表筆端接到待測線路，分機將顯示接入線路的交流電壓。紅、黑表筆之間只能接到AC220V的相電壓線路上，切記不可接入AC380V以及其他更高電壓等級的線路。一旦進入該界面，分機將發送一組脈沖電流信號。并提示用戶，可以再次單擊“確定”鍵再次發送脈沖電流信號。該功能主要是應用于不使用電力載波通訊或不方便使用電力載波通訊的情況下，當分機發出電流脈沖時，借助第三方通訊方式，查詢當分機發出脈沖電流后，主機是否接收到了有效脈沖電流信號。如果收到信號，主機將顯示發出該信號的分機所在線路的臺區及相別信息。

鞍山臺區識別儀分機設置在分機的主菜單界面下，通過鍵移動光標，使光標選中分機設置”，單擊“確定”鍵，進入分機設置界面（如圖24所示）。也可在主菜單下，直接單擊“4”鍵，進入綜合測試界面。圖24此項功能主要是針對當采用主分機是采用“單分機”模式，還是采用“多分機”模式。請在“當前分機模式”中，通過“←”、“→”鍵來選擇分機工作模式。當工作在多分機的模式時，請選擇“多分機模式”，并在這些分機中設置分機編號，注意，分機編號不能重復；當工作在單分機模式時，請選擇“單分機模式”。5.7 數據查詢當需要查閱分機已保存數據時，在分機的主菜單界面，通過“↑”、“↓”鍵移動光標，使光標選中“5 數據查詢”項，單擊“確定”鍵，便可進入數據查詢頁面（如圖25），或在主菜單界面直接單擊數字鍵“5”鍵，也可直接進入數據查詢頁面。圖25當分機并未存儲數據時，將顯示“無數據”，否則，將顯示變壓器的編號、該變壓器下安裝的電表總數，以及A、B、C各相安裝的電表總數。由于顯示空間有限，其他詳細記錄，不在此處顯示。通過單擊“↑”、“↓”可以翻頁查詢不通的變壓器編號記錄。單擊“→”鍵可以刪除所有數據。5.8 數據上傳為了更詳細直觀地查詢分機所保存的數據，我們開發了配套的上位機數據管理系統，該系統可以接收分機所傳上來的所有數據，并將其詳細分類存儲。這樣，在上位機管理系統中除了可以看到變壓器編號，各相的電表總數及總的電表數量外，還可以查看三相的平衡程度，并將詳細報表打印出來。該項的具體操作請參看“臺區識別儀數據管理系統使用說明”。

鞍山臺區識別儀電能質量監測功能介紹?基本參數測量三相電壓有效值、三相電流有效值、有功功率、無功功率、功率因數、相移功率因數、電網頻率。?電能質量參數測量三相基波電壓、三相基波電流、三相基波有功無功功率、正序負序零序電壓、正序負序零序電流、三相電壓不平衡度、三相電壓波動、短時閃變（Ps t）、長時閃變（Plt）、ΔS波動負荷視在功率變化。?諧波測量（63次）三相各次諧波電壓含有率、三相各次諧波電流有效值、三相各次諧波有功無功功率、三相電壓諧波總畸變率、三相電流諧波畸變率。2.2、事件功能根據默認設置或用戶設置電壓暫態的觸發限值，記錄實際電壓運行時的驟升、驟降及短時中斷事件。2.3、存儲功能?保存電能質量分析數據，保存間隔可以設定，間隔時間單位為分鐘。可以保存3~6個月的電能質量歷史數據，之后按“先進先出”原則更新。保存時間不小于10年。2.4、通訊功能?支持網絡接口?根據用戶要求上傳實時電能質量分析數據，指定時間段內的電能質量分析數據?設置終端電能質量分析數據的保存時間間隔2.5、顯示功能具有液晶顯示功能，采用320×240的3.8寸液晶顯示屏，顯示15行每行20個漢字。顯示三相電壓電流有效值、各次諧波、功率等電能質量分析的數據；具有顯示電壓電流波形圖、矢量圖、頻譜圖等；還能顯示相關參數信息。
