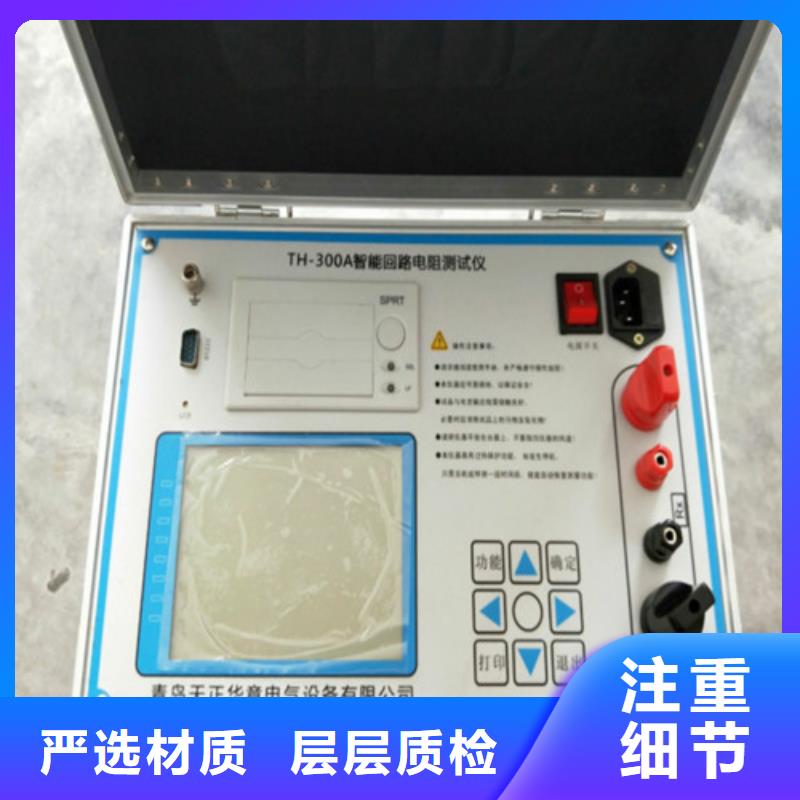

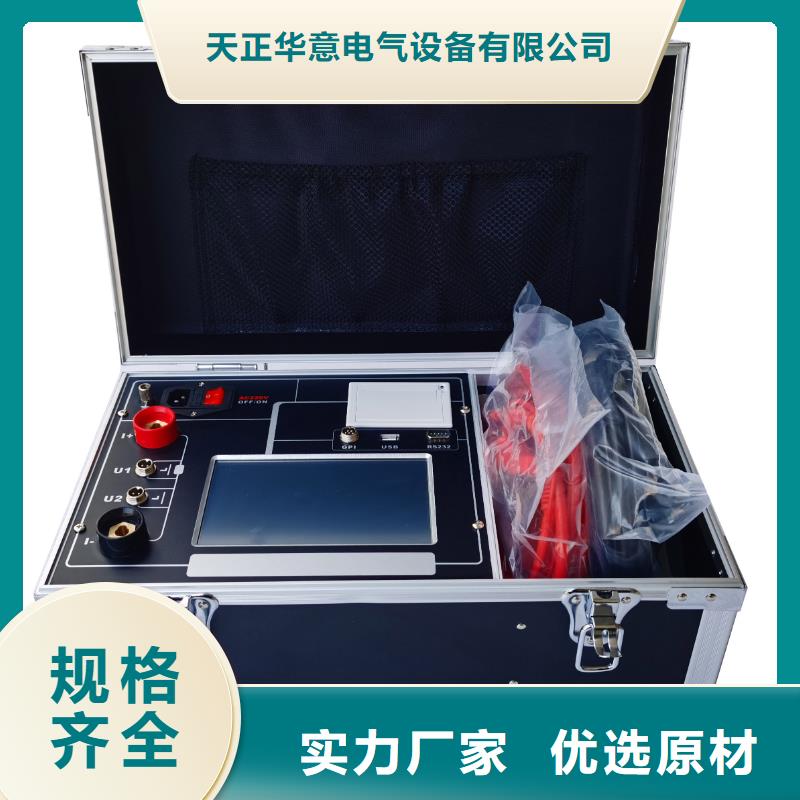

保定回路電阻測試儀智能回路電阻測試儀概述TH-100A系列智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。（定做）6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。

保定回路電阻測試儀 溫度傳感器和線控操作（選配）在選配了溫度傳感器就可以實測溫度，動態折算標準溫度下的電阻值。如圖32：圖32溫度探頭一頭插入GPI航插，另一頭放在被測電阻的上面感測溫度。設置參數界面，要設置實測的“啟動”項。在選配了線控操作功能后，GPI航插插頭上配有兩根紅線和兩根黑線，兩根紅線外接開關或腳踏開關（開關自配），兩根黑線外接指示燈（內部是空節點要求串電源，指示燈自配），接線方式如圖33：圖33十一、無線遙控器控制（定制）本儀器可以選配無線遙控器，可以遙控控制儀器進行試驗，方便流水線作業。如圖34：十二、多相測試儀器選型本儀器標配為單相，可以選型為二相同測（導體電阻專用測試儀），或三相同測。選型二相測試時，一般為導體電阻專用測試儀，用來檢測電線電纜等接頭，要求等距含接頭部分的電阻要小于等距不含接頭部分的電阻，儀器自動產生兩者之間的電阻的比較值。電流一般是共用的，電壓改為兩個二芯航插。有專用電阻測試夾具（選配）更方便保證兩個部分的距離，也方便標定距離的長度和截面積。如圖35：在選型三相測試時，有的規程要求三相同測。三相同測要求三個被測電阻之間互相隔離。

保定回路電阻測試儀智能回路電阻測試儀概述TH-100A系列智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。（定做）6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。

保定回路電阻測試儀 測試步驟 接線將兩個測試鉗夾到開關觸點或試品兩端，I＋/U＋端子連接紅色測試線，I-/U-端子連接黑色測試線，其中粗線插片連接電流接線柱I＋/I-，細線插棒插入電壓接線柱U＋/U-。必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，以降低引線電阻，節省電池電量。如果測試線接觸不良，儀器會提示IX＝0無電流輸出，儀器不會測試。4.2試品接地在帶電環境下，必須要保證試品一端接地。4.3 測試1.將所有測試線接好以后，按下儀器電源開關鍵，液晶屏顯示“主菜單”界面，如下圖所示。針對開關觸點等低阻試品進行回路電阻測試。查看儀器保存的各組數據，在查看數據界面可以進行數據導出。設置儀器的日期、時間。簡體中文- English 中英文切換。工廠模式，需要密碼操作，不對用戶開放。2.選擇“電阻測試”，按“確認”鍵儀器進入測量界面，如下圖。設置電流 按移動游標選定設置電流區域，設置電流呈現藍底，按“向上、向下”箭頭鍵設置50A和100A電流檔位。設置時間 按移動游標 選定設置時間區域，設置時間呈現藍底，按“向上、向下”箭頭鍵依次設置：快速、10、20、30、60秒。測試編號 按移動游標 選定測試編號區域，測試編號呈現光標符號，按“向左、向右”箭頭鍵移動光標，按“向上、向下”箭頭鍵設置本次試驗的試品編號。開始/停止 按移動游標進入區域，“開始/停止”呈現藍底，按“確認”鍵，開始測量，方框顯示綠邊提示“測試中…”，達到設置時間后停止測試，測試過程中，也可隨時按“確認”鍵停止測試。提示：建議使用“快速”測量以節省電池電量。UX＝顯示U＋/U-間的電壓；IX＝顯示I＋/I-間的電流；T＝顯示實際測試時間，如下圖所示；3.在測試過程中，若檢測到測試線接觸不良故障時，儀器會提示IX＝0無電流輸出；若檢測到內部溫度過高時，會彈出警告提示框，并停止測量。

保定回路電阻測試儀 具有數據存儲與數據瀏覽功能，并具有掉電保護功能。11.U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。12.標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。13.電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。

保定回路電阻測試儀手冊說明尊敬的顧客，您好！首先衷心感謝您選購本公司的回路電阻測試儀系列產品。為了幫助您盡快熟練使用儀器，請您務必詳細閱讀本使用說明書。本手冊主要介紹XXX回路電阻測試儀的使用方法，請您遵守并按規定使用本產品，以確保儀器良好運行。?請遵守電力工業的工器具性試驗規程，勿在易燃、易爆、潮濕等惡劣環境下操作；?本儀器交直兩用，內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池；?未經本公司許可，請勿拆卸儀器。如因擅自拆卸儀器而導致儀器功能失效，不予保修和退換，若因此造成人身及財產傷害，本公司概不負責。?為保證產品功能不斷改進和完善，本儀器規格可能不定期更新，因此您使用的儀器可能與說明書有些許差別，恕不另行通知。如果您有疑問請致電本公司售后部，也可訪問本公司網站了解更多信息。

保定回路電阻測試儀 使用操作所有測試線接好以后，打開儀器電源，儀器初始化后進入“主菜單”屏，如下圖所示。編顯示日期時間。顯示外設和當前操作狀態。插入優盤時顯示此圖標。插入打印機時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。儀器溫度過高時顯示此圖標儀器電量顯示，電量低時此圖標閃爍。編號 說明4 儀器主菜單操作區，通過方向鍵選擇相應功能，按“確認”鍵進入相應功能菜單。針對開關觸點等低阻試品進行回路電阻測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。選擇“回路測試”，按“確認”鍵進入“回路測試”屏 參數設置區域，通過“左右”鍵選擇這些參數，當這些參數被選定后，按“上下”鍵修改對應的參數。修改編號時，需要選中后按“確認”鍵進入修改狀態，按“左右”鍵移動光標，按“上下”鍵修改，按“確認”鍵或“取消”鍵完成修改。小提示光標在“電流”或“時間”選項，可按“確認”鍵將光標快速跳轉到按鈕啟動測量。設置本次試驗的輸出電0A/50A/80A/100A。測試時如果回路電阻超過對應檔位測量范圍，電流可能達不到設置電流，測試時應使用儀器配套的低阻測試線，并旋緊接線柱并夾緊測試鉗，以減小引線電阻。時間設置本次試驗的測試時間，擇“速”或“10/20/30/40/50/60秒”。“快速”：啟動后快速測試，測量結束后顯示數據。“～60秒”：啟動后達到設置時間后停止測試，測試過程中可隨時按“確認”鍵或“取消”鍵停止測試。小提示：建議使用“快速”測量以節省電池電量編號 設置本次試驗的試品編號。2 主顯示區，顯示被測的回路電阻值。小分辨率0.1μΩ，顯示位數四位半，單位μΩ/mΩ自動切換副顯示區，顯示被測試品的電壓值和電流值和測試時間顯示U＋/U-間的電壓，單位mV/V自動切換。顯示I＋/I-間的電流，單位mA/A自動切換。顯示實際測試用時間，單位秒光標在此處時，按“確認”鍵啟動測量。在測試過程中，儀器如果檢測到測試線接觸不良故障時，彈出故障提示框報警，并停止測量。儀器如果檢測到內部溫度過高時，彈出故障提示框報警，但不停止測量。“測試結果”屏如下圖。按“左右”鍵移動光標，按“確認”鍵執行所選操作。

保定回路電阻測試儀開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效。中間大號字體顯示電阻、電壓、電流。第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為 三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。
