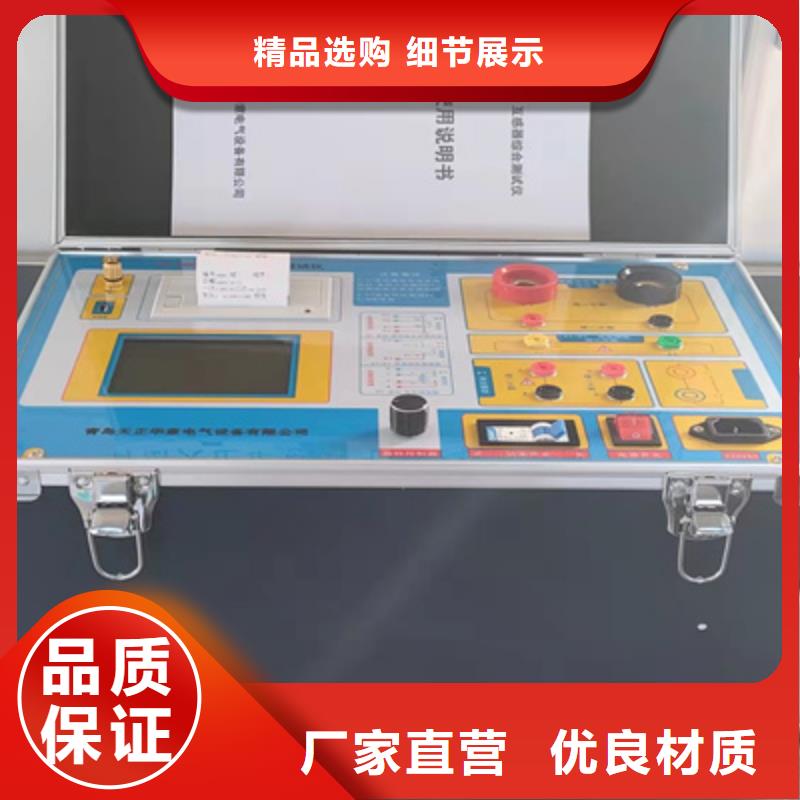

畢節互感器特性測試儀. <畢節>天正華意電氣設備有限公司

畢節互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。

畢節互感器綜合測試儀在測試時，總是保持互感器高壓側的一個端子接地。不要將其它物體插入通風口或是輸入/ 輸出口。在將測試儀置入運行前，檢查測試儀是否有可見的損壞。不要在多雨或潮濕氣候下操作測試儀。不要在易爆氣體或蒸汽存在的環境下操作測試儀。在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的允許電源。當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，并損壞連接的互感器者是測試儀！面板上的輸入/ 輸出插口的接線只能用帶有4 mm2 “香蕉”插頭和塑料外殼的電纜。不要站在靠近或正在連接頭的下面，夾鉗可能跌落砸傷。如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。注意： 1、為了人身及設備，使用前請詳細閱讀說明書，并嚴格參照要求規范操作。2、試驗前請將儀器可靠接地。3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。4、CT變比極性試驗時，應將不檢測的二次繞組短接。5、做PT伏安特性試驗時，一次繞組的零位端接地。6、實驗中嚴禁觸碰所有測試端子。本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。

畢節互感器綜合測試儀本手冊的目的是為了讓使用者熟悉、、正確、有效地操作使用互感器測試儀。參照這些指示將有助于防止危險、減少修理費用及由于不正常操作所導致的儀器故障。 此外，還可以確保測試儀的可靠運作和使用周期。測試儀的使用必須遵照現有的關于防止事故發生和環境保護的各項相關標準所規定的所有要求。只閱讀測試儀使用手冊并不能免除您必須遵守相關的所有及國際的規程。用戶手冊必須在測試儀使用的現場時刻備有。所有使用和用測試儀工作的用戶必須要閱讀它。除了要遵守使用手冊及本國和地方的一些關于防止事故發生的規程，還要注意用于和恰當工作的公認的技術流程。為保障自身的規則符號注釋在本手冊中，不同的符號用于強調特定的/操作方式。 這些符號分列如下：注意表示有特殊意義的說明或額外的重要信息。警告標記與相關的特殊章節。電氣危險 強調對身體和生命有潛在危險的行為或指導。 僅由具有資質的人員操作，并且需十分小心和注意規程。操作 如果不是在實驗室環境下，測試儀必需要可靠接地連接后才可以使用。接地點的選擇應該盡量靠近測試對象。 斷開電纜連接時，總是從輸送功率的裝置開始。 在裝置有輸出時，切勿連接或斷開測試對象。因為外部感應存貯的能量可能導致致命的高電壓。

畢節互感器綜合測試儀以“E”為開頭的數據為角差比差結果數據，以“T”為開頭的數據為暫態結果數據。11.6 載入數據結束后，選擇“確定”出現圖40界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.7 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.8 選擇“保存”選項，則以WORD的形式顯示結果如圖41。11.9 如需繼續加載試驗結果數據，請先上次載入的數據。圖38圖39圖40圖41附 錄 附錄一、 “校準”測試方法（以CT為例）圖42，校準測試主界面圖43，電壓校準接線圖圖44，電流校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面（如圖42），設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～2500V。2）開始： 電壓校準試驗參照圖43進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。電流校準試驗參照圖44進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。附錄二、售后服務承諾 ，本產品保修一年，終身維護。

畢節互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。
