福建直流高壓發生器.幾種測量方法1.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io ＝Ⅰ1—I’2.當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)微安表接入試品CX高壓側接線圖微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。3.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)4.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。八、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4．產品檢驗合格證 1份5．備用熔斷絲 若干個6．電源電纜1根7．專用接地線 1組8．放電棒 1根9．限流電阻1根九、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。十、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提

<福建>天正華意電氣設備有限公司

福建直流高壓發生器 警告 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點；當更換試品和接線時應先將兩個電源斷開點明顯斷開。 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書（圖4）所示一點接地。 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離高空氣間隙開始游離放電．有嘶嘶聲：當無聲音時可用放電棒放電，直接接上地線放電。直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人造成傷害。

超輕試驗變壓器福建

福建直流高壓發生器幾種測量方法a.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io ＝Ⅰ1—I’b.當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)微安表接入試品CX高壓側接線圖微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。14.保護動作后的操作在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。

<福建>天正華意電氣設備有限公司

福建直流高壓發生器.幾種測量方法1.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io ＝Ⅰ1—I’2.當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)微安表接入試品CX高壓側接線圖微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。3.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)4.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。八、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4．產品檢驗合格證 1份5．備用熔斷絲 若干個6．電源電纜1根7．專用接地線 1組8．放電棒 1根9．限流電阻1根九、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。十、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提

福建直流高壓發生器 裝置正面示意圖裝置背面接線圖如圖2所示，包括直流總報警輸出、直流超欠壓報警輸出、紋波報警輸出和交流報警輸出；工作電源可以是交流電源或者是直流電源；正母線（KM＋）連接被測直流系統的正母線，負母線（KM-）連接被測直流系統的負母線，大地連接被測系統的大地；通訊接口RS485。圖2 背面接線圖5.1開機界面裝置接通電源后按下開關按鈕，進入開機界面如圖3所示。等待一秒進入【電壓類型選擇】界面。圖 3 開機界面5.2 電壓類型選擇開機后系統自動進入【電壓類型選擇】界面，按【向上】、【向下】鍵選擇電壓類型，如圖4所示。圖 4 電壓類型選擇界面5.3 系統參數設置電壓類型選擇之后進入【系統參數】界面。此時，若按【確定】鍵，系統進入主檢測界面；如按【退出】鍵，系統返回【電壓類型選擇】界面；若按【向上】鍵，系統切換至【系統參數設置】界面，包括交流報警值、直流高壓報警值、直流低壓報警值、紋波報警值、通訊波特率和設備地址等設置，如圖5所示。圖5 系統參數設置界面5.4主監測界面主監測界面主要包括交流串入直流監測及報警，直流電壓監測和紋波監測，如圖6所示。圖6 主監測界面如果有交流竄入并超過報警值，則在屏幕提示報警信息：系統交流竄入。如果直流電壓值超過報警值，則在屏幕提示報警信息：直流電壓過高/過低。如果需要進入【數據管理】請按【向上】鍵或者【確定】鍵。

<福建>天正華意電氣設備有限公司 超輕試驗變壓器福建

福建直流高壓發生器基本參數1、輸 入：AC220V±10％，頻率 50HZ2、輸 出：DC 0- 32KV 連續可調，電流30mA，放電能量：1800J。3、電 容：4uf/35KV4、球 隙：0-10mm可調5、重 量：21Kg三、使用環境1、環境溫度：-10℃--40℃2、海拔高度：低于1000m3、相對濕度：≤85％4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。四、儀器面板圖①：直流電壓調節 ②：放電球隙調節 輸入電源指示燈：輸入電源空開 高壓輸出顯示表：低壓電流表 ⑦：電源輸入 ⑧ ：電容地 ⑨ ：球隙觀察孔 ⑩：高壓輸出五、使用方法1、儀器接地和電纜鎧接地接在一起，放電棒同時也要接上去。高壓輸出線連接電纜，懸空，不要接觸地面或其他物品。2、電源調節旋鈕調到起點，球隙調到1-2mm之間，剛開始不要調大了，后期根據情況再調節。3、接入AC220V電源，打開電源開關，順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在1A左右，如果電壓升不起來，電流表電流不斷上升，達到5A以上，這時請不要再升壓，檢查線路。電壓一般升到10KV左右時，間隙球就會產生放電現象，放電頻率保持4-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。

<福建>天正華意電氣設備有限公司

福建直流高壓發生器.幾種測量方法1.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io ＝Ⅰ1—I’2.當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)微安表接入試品CX高壓側接線圖微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。3.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)4.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。八、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4．產品檢驗合格證 1份5．備用熔斷絲 若干個6．電源電纜1根7．專用接地線 1組8．放電棒 1根9．限流電阻1根九、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。十、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提

福建直流高壓發生器當被試電路擊穿導致高壓輸出過載時此燈閃亮。需要關閉電源，重新啟動。“沖擊高壓輸出”插座——此高壓插座可直接輸出儀器設定的直流高壓并加到被測電纜的故障相端頭。四、注意事項：1、使用前，直流高壓一體化發生器必須可靠接系統地。2、開機時必須將“電壓調節”旋鈕逆時針旋到小。3、“保護指示燈”亮時，必須將“電壓調節”旋鈕左旋至小，斷開電源后重新啟動。4、關機時，先將電壓調節至小再關電源，“沖擊高壓選擇”調到“0（放電）”位，。對電容器和被測電纜進行充分放電后再拆連接線。五、隨機附件：1、高壓線 一條2、接地線 條3、電源線 一條4、使用說明書 一份5、產品合格證

<福建>天正華意電氣設備有限公司 超輕試驗變壓器福建

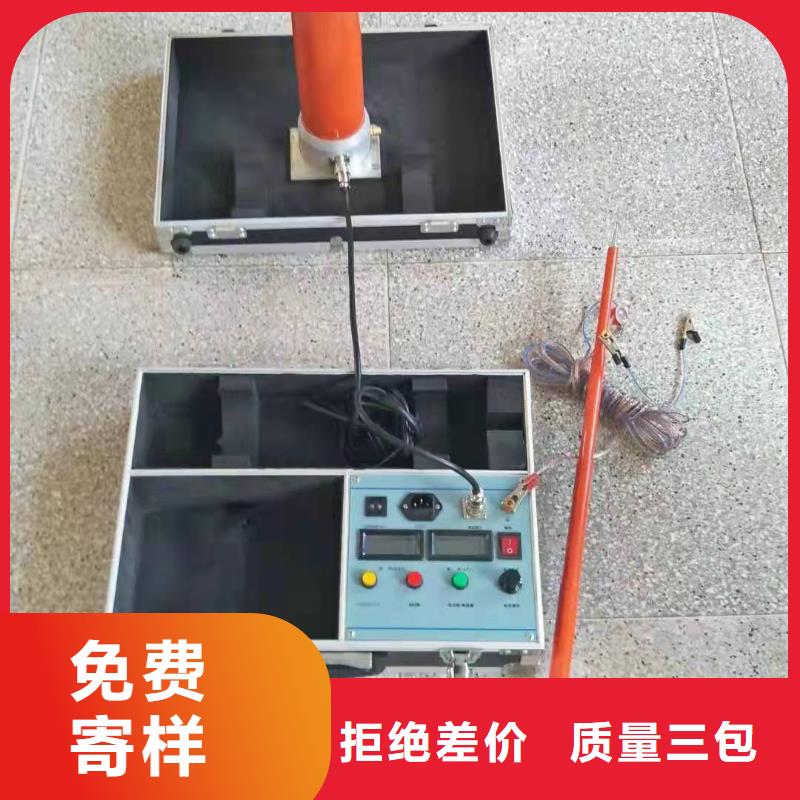

福建直流高壓發生器直流高壓發生器技術說明書青島天正華意電氣設備有限公司1 簡介TH-ZGF5kV/30mA直流高壓發生器由中頻逆變倍壓整流電路，專用的PWM脈寬調制芯片和高壓大功率MOSFET器件組成，并含有0.5U電壓輸出、電流電壓保護值設定、定時設定和保護時聲光報警等功能。儀器具有高精度、高穩定、便攜式、功能全的特點。各項技術指標符合我國現行標準ZB F24 003-90《便攜式直流高壓發生器通用技術條件》的要求。注：“/”前方框處的數字表示儀器的 輸出工作電壓，單位是kV，“/”后方框處的數字表示在 輸出電壓時儀器可輸出的 電流，單位是mA。2 原理方框圖圖13 主要技術性能工作電源：電壓 220V±22V頻 率： 50Hz或60Hz；顯示精度：±1％；紋波系數：≤1％；工作方式：間斷使用，每次不超過30min；環境溫度：0℃—40℃；相對濕度：≤85％，無凝露。

福建直流高壓發生器直流高壓發生器技術說明書青島天正華意電氣設備有限公司1 簡介TH-ZGF5kV/30mA直流高壓發生器由中頻逆變倍壓整流電路，專用的PWM脈寬調制芯片和高壓大功率MOSFET器件組成，并含有0.5U電壓輸出、電流電壓保護值設定、定時設定和保護時聲光報警等功能。儀器具有高精度、高穩定、便攜式、功能全的特點。各項技術指標符合我國現行標準ZB F24 003-90《便攜式直流高壓發生器通用技術條件》的要求。注：“/”前方框處的數字表示儀器的 輸出工作電壓，單位是kV，“/”后方框處的數字表示在 輸出電壓時儀器可輸出的 電流，單位是mA。2 原理方框圖圖13 主要技術性能工作電源：電壓 220V±22V頻 率： 50Hz或60Hz；顯示精度：±1％；紋波系數：≤1％；工作方式：間斷使用，每次不超過30min；環境溫度：0℃—40℃；相對濕度：≤85％，無凝露。
