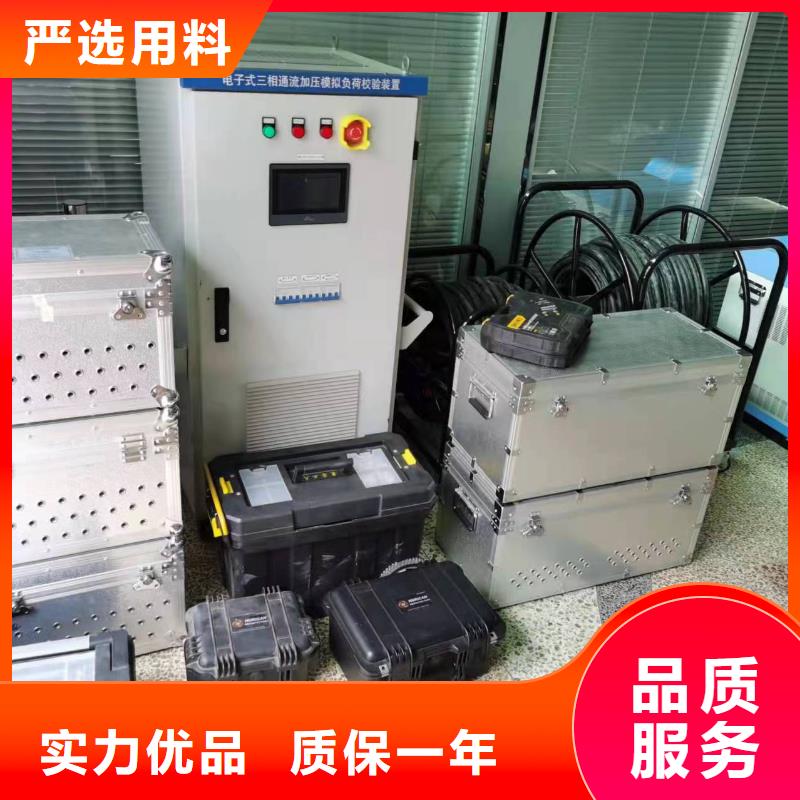

一次通流加壓模擬帶負荷向量試驗裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上,完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。 三相通流加壓模擬負荷校驗裝置 電子式三相通流加壓模擬負荷校驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 無線高壓檢驗電測試儀 相位伏安表無負荷相量測量裝置 帶負荷校驗保護裝置 模擬帶負荷測試（系統）裝置 高壓核相電流相位表 六相微機繼電保護綜合校驗儀 變壓器差動保護裝置 同步相量測量系統試驗裝置 變電站投運前繼電保護向量檢查裝置

一次通流加壓模擬帶負荷向量試驗裝置變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。 2018版- 電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前,因為試驗條件的限制,在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。
