贛州回路電阻測試儀 注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。八、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上?！鲑A存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。

贛州回路電阻測試儀 溫度傳感器和線控操作（選配）在選配了溫度傳感器就可以實測溫度，動態折算標準溫度下的電阻值。如圖32：圖32溫度探頭一頭插入GPI航插，另一頭放在被測電阻的上面感測溫度。設置參數界面，要設置實測的“啟動”項。在選配了線控操作功能后，GPI航插插頭上配有兩根紅線和兩根黑線，兩根紅線外接開關或腳踏開關（開關自配），兩根黑線外接指示燈（內部是空節點要求串電源，指示燈自配），接線方式如圖33：圖33十一、無線遙控器控制（定制）本儀器可以選配無線遙控器，可以遙控控制儀器進行試驗，方便流水線作業。如圖34：十二、多相測試儀器選型本儀器標配為單相，可以選型為二相同測（導體電阻專用測試儀），或三相同測。選型二相測試時，一般為導體電阻專用測試儀，用來檢測電線電纜等接頭，要求等距含接頭部分的電阻要小于等距不含接頭部分的電阻，儀器自動產生兩者之間的電阻的比較值。電流一般是共用的，電壓改為兩個二芯航插。有專用電阻測試夾具（選配）更方便保證兩個部分的距離，也方便標定距離的長度和截面積。如圖35：在選型三相測試時，有的規程要求三相同測。三相同測要求三個被測電阻之間互相隔離。

贛州回路電阻測試儀 尊敬的顧客感謝您使用本公司TH-100A回路電阻測試儀。（又稱接觸電阻測試儀）在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

贛州回路電阻測試儀智能回路電阻測試儀一、概述系列智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。

贛州回路電阻測試儀 尊敬的顧客感謝您使用本公司TH-100A回路電阻測試儀。（又稱接觸電阻測試儀）在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修?！乐够馂?zāi)或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

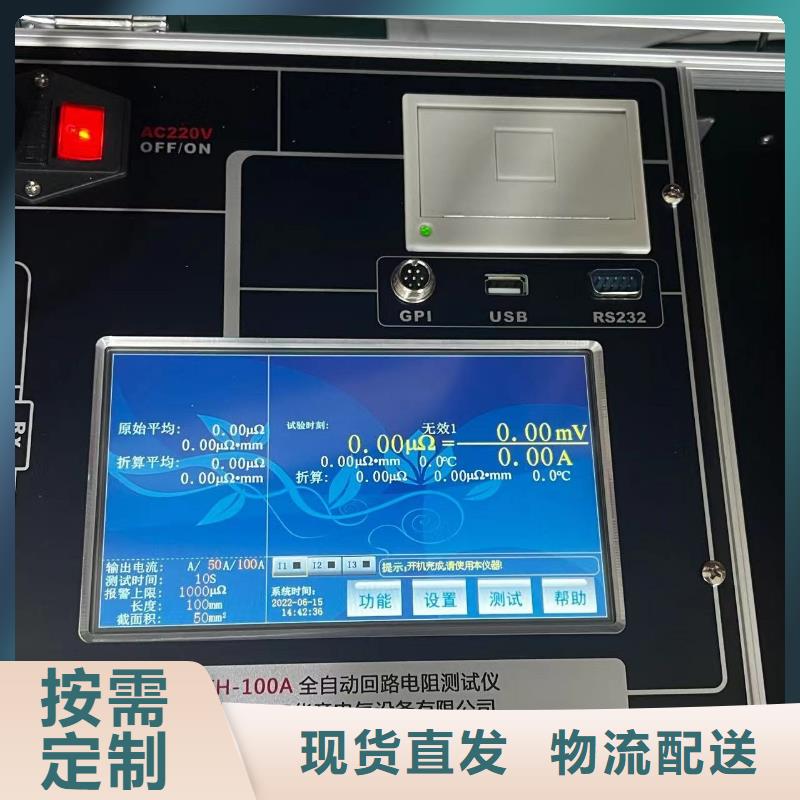

贛州回路電阻測試儀 儀器操作及功能介紹回路電阻測試儀儀器面板如圖一所示：1、電源：電源插座和開關內帶保險倉和電源濾波器，為整機電源的控制、保護和濾波器件。2、I＋、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。3、U＋、U-：為試品電壓信號的輸入端子。4、顯示器：顯示測試結果，接觸電阻值和輸出電流值。5、復位鍵：整機初始化，儀器處在準備狀態。6 ：儀器的保護接地端。圖一 回路電阻測試儀面板六、測試與操作方法1、接線方法：如圖二所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I＋、I-接線柱扭緊，細的電壓線接到對應的U＋、U-接線柱扭緊，兩把夾鉗夾住被測試品的兩端。圖二 測試接線圖注意：測試鉗的全部連接面應與試品可靠接觸2、開機界面：打開電源開關，顯示屏上會顯示如圖三界面，停留大約數秒會自動跳過進入主界面。圖三 開機界面圖四 鍵盤3、主界面：主界面顯示如圖五。按 鍵選擇功能，按OK鍵進入功能菜單。圖五 主界面4．測試：主界面選擇開始測試后，進入電流選擇界面如圖六，按OK鍵選擇測試電流或測試時間， 鍵選擇測試電流或設置測試時間，請參考相應的量程范圍，選擇合適的電流。按ESC退回主界面，開始測試按鈕反顯時，按OK鍵開始測試，同時提示“正在測試……”。測試結果顯示如圖按 鍵選擇打印或者保存，按ESC鍵退回主界面。本儀器具有自動停止測試功能。根據設置時間測試會自動停止。同樣，按 鍵選擇打印或者保存，按ESC退回主界面。圖六 圖七5．?dāng)?shù)據查詢：主界面選擇數據查詢后，進入查詢界面如圖八。按 鍵選擇確認功能，按ESC鍵退回主界面，按OK鍵執行所選功能。：用于翻頁。打?。捍蛴?shù)據查詢中保存的測試結果。

贛州回路電阻測試儀回路電阻測試儀使用說明目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和性試驗規程》和新版《電力設備性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。TH-8501型回路電阻測試儀采用數字電路技術和開關電路技術制作，是用于開關控制設備的接觸電阻、回路電阻測量的專用設備，測試電流采用標準GB763的100A直流，可在100A電流的情況下直接測得回路電阻或者接觸電阻，并直接顯示，還可保存到儀器上，組數為255組，保存的數據可通過RS232接口上傳至電腦。該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。一、技術性能1、測量范圍：0—1999.9μΩ 分辯率：0.01μΩ2、測量電流：直流100A 200A3、測量精度：0.5級4、顯示方式：大液晶中文顯示5、可儲存255組數據6、工作方式：連續，可自定義測試時間，長99秒7、電源：AC220V8

贛州回路電阻測試儀 顯示頁數、頁選、總數、選中四項，文件名以試驗時刻命令?？梢浴吧享摗?、“下頁”操作進行翻頁和通過選中文件，再按“確定”打開此文件。打開文件后，此文件內的試驗參數部分將覆蓋當前的試驗參數，然后重新計算并顯示試驗數據。在主界面上，按“功能”菜單項的“管理文件”菜單，進入界面如圖10：圖10按“刪除”命令將刪除選中的文件、按“清空”命令將清空所有文件。插入U(xiǎn)盤，右下角將會提示“U盤插入”，按“導出”命令將文件轉成WORD格式導出到U盤中。已經導出到U盤的數據文件，列表文件名右輟將顯示“＊UP”字樣，無需重復導出如圖11：圖11文件以試驗時刻為文件名，保存格式下圖12：圖12方便用戶對試驗數據進行存檔、生成報表或分享數據。(8)幫助菜單功能背光亮度：修改背亮的亮度，待機時間，待機時的亮度。接線圖集：指導培訓現場接線。 時間設置：校正儀器的系統時間。廠家維護：廠家用來校正儀器，有密碼保護，用戶不宜進入修改。相關 直流恒流源功能可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。打開“功能”菜單的“直流電源”的菜單項，如圖19：圖19請?jiān)O(shè)置“階段時間”、“起始電流”、“步進電流”、“電流”。按“開始”命令，即可以實現階段升流過程：首先以“起始電流”值輸出，計時到“階段時間”值后，再增加“步進電流”值輸出，又計時到“階段時間”值后再增加“步進電流”值輸出，循環此過程，一直到輸出電流將超過“電流”值后，整個輸出電流結束。試驗過程中，允許按“中斷”命令中止試驗過程。
