賀州手持式超聲波局部放電檢測儀裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。三、技術指標3.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。3.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》3.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m3.4 主機技術參數測量通道：2個獨立測量通道，每個通道支持光、電雙輸入模式采樣精度：12Bit采樣速率：每通道60MHz檢測靈敏度：1pC測量范圍：1pC～100nC本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力：2500V，信號端口端，電源端，對地（正、負）充電電源： AC220V±10％；頻率50Hz；功率＜50W內置可充電電池：連續工作4小時以上3.5 傳感器技術參數 3.5.1 超高頻傳感器 檢測頻帶 300MHz～1.5GHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 1dB增益 ＞65dbm3.5.2 接觸式超聲傳感器 檢測頻帶 20kHz～120kHz信號傳輸方式 50Ω同軸電纜有效靈敏度 10pC3.5.3 高頻電流互感器檢測頻帶 10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC3.5.4 TEV傳感器 測量信號 超聲信號、電信號超聲測量頻帶 20kHz～120kHz（中心頻率為40kHz）TEV測量頻帶 10MHz-100MHz 四、主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。ON：打開開關主機開始運行（需要長按時間至少在6s以上）。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。紅色船型開關：主機接有源傳感器時的供電開關。
<賀州>天正華意電氣設備有限公司
賀州手持式超聲波局部放電檢測儀 數據存儲系統將數據存儲在SD卡/USB中，為了保證軟件正常存儲及讀取，應保證SD卡/USB有效。存儲前應先在系統設置中設置文件名稱、設備名稱、任務編號，以作為日后查看標識。保存數據—在停止?fàn)顟B(tài)下，按【保存數據】鍵，可對數據和當前顯示的圖譜進行存儲，數據存儲在SD卡或USB設備中。5.9數據查看按【查看記錄】鍵，可以進入保存數據界面，記錄包含每條數據的所有圖譜以及記錄類型，同步方式，設備名稱，任務編號，時間，單位局放值，背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。圖5-17歷史記錄圖表5-6操作表操作按鍵說明刪除本條F1進入刪除當前記錄模式，通過取消和確認是否刪除記錄刪除文件F2刪除當前保存記錄的文件 文件導出F3將數據文件導出到USB中藍牙發送F4把數據發送到鏈接平臺切換記錄↑↓↑↓切換上下條記錄翻頁←→←上一頁，→下一頁 ，每頁10條切換圖譜取消切換當前記錄的圖譜返回確認返回到之前的測量模式5.10外同步的使用在現場試驗時，為了得到穩定而且準確的相位，可以采用外同步觸發方式，在【系統設置】里，設置【觸發方式】→外同步，并將短天線接到主機外同步SMA端口，再將無線同步發射器接到試驗電源上，此時放電相位為穩定而準確的相位。注意：無線同步連接試驗電源時，應嚴格按照LNE的標識進行接線；無線接收器在主機內部。
歡迎-賀州高壓開關柜局放巡檢定位儀
賀州手持式超聲波局部放電檢測儀TEV測量（主要檢測開關柜內部局部放電）1、復合式TEV傳感器連接方式取BNC-SMA同軸電纜一條，將BNC端連接到主機CH1通道BNC頭上，SMA端則連接到復合式TEV傳感器標有“RF-OUT”SMA頭上。復合式TEV傳感器接線2、主機設置打開主機，點擊選擇CH1，將當前通道選擇到通道1上，單擊“MENU”菜單鍵，在菜單欄按F1鍵將“放電檢測”選擇為TEV，按F2鍵設置是否“輸出電壓”及“單位”。使用復合式TEV傳感器進行檢測時需要輸出電壓。3、開始測量點擊“AUTORANGE”按鈕，當按鈕顯示綠色燈亮?xí)r主機開始測量。AUTORANGE打開單擊后主機處于自動觸發狀態，顯示界面通道1則顯示為當前復合式TEV傳感器檢測到的放電信號。無放電信號 有放電信號當開關柜局放測試主機檢測到的放電信號過大，則顯示界面顯示的數值變?yōu)榧t色，此時傳感器處于飽和狀態。傳感器飽和4、背景噪聲開關柜外部的一些源發出的電磁信號也可能在開關柜的外部產生瞬時接地電壓，這些源可以是架空線絕緣子、變壓器進行套管、強的無線電信號甚至是附近高速公路的車流量。這些也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生瞬時接地電壓信號。因此在對開關柜進行檢測之前，就應該測量出這些表面上的背景噪聲。測量不屬于開關柜組成部分的金屬體如金屬門、金屬圍欄等的背景噪聲。記下三次連續的有關金屬體的分貝值和計數，并取中間幅值的讀數作為背景測量的讀數。
賀州手持式超聲波局部放電檢測儀尊敬的用戶：感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前，請?jiān)敿?xì)閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告：?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當?shù)匾?guī)則。 ?附近有雷暴天氣時，不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時，請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可，任何部分都不許以任何（電子的或紙質的）形式、方法或以任何目的而進行傳播。
<賀州>天正華意電氣設備有限公司
<賀州>天正華意電氣設備有限公司
歡迎-賀州高壓開關柜局放巡檢定位儀
賀州手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。
<賀州>天正華意電氣設備有限公司 歡迎-賀州高壓開關柜局放巡檢定位儀
賀州手持式超聲波局部放電檢測儀2.2.軟件操作說明用戶可以根據自己的需求，利用系統軟件，為每次試驗建立試驗檔案，填寫檢測說明信息，保存檢測數據，以便將檢測數據與檢測信息對應起來。 在桌面有SCJF-V4.0.EXE快捷方式，雙擊，根據操作指示進入測量界面。當軟件次啟動時，系統會出現“試驗設置”對話框，提醒用戶填寫試驗信息，同時可以對試驗列表進行查看和刪除某個試驗，當單擊試驗列表中某個試驗時，試驗信息區將顯示對應試驗信息。如果你點擊取消按鈕，不建立自己的試驗檔案，系統軟件也可以快速建立默認數據庫quik_test.db3，保證完成試驗數據的存儲。軟件會在硬盤D:TESTV4.X\test中建立存儲目錄以保存數據，例如：試驗名稱為： TEST1則檢測數據存儲路徑為：D:TESTV4.0\test\test1所有的檢測原始數據都以二進制方式保存以節省存儲空間，所有的記錄數據都存儲在SQLite數據庫中，以備生成報告使用。利用本系統進行檢測檢測數據都存儲在硬盤中，也可以導出到PC機進行備份。歷史數據可以被加載入系統進行追蹤分析。試驗設置對話框：圖2.2-1試驗設置對話框當上述參數均設置完畢后，點擊開始試驗進行試驗。
<賀州>天正華意電氣設備有限公司 歡迎-賀州高壓開關柜局放巡檢定位儀賀州手持式超聲波局部放電檢測儀 高性能鋰電池帶有保護板，具有恒流充電、過充、過放保護和過流保護功能，有效延長電池壽命。電池充足后可連續使用7小時以上。3.2傳感器1）TEV傳感器TEV傳感器接收從開關柜表面縫隙處傳出的暫態地電波信號，該傳感器可吸附于開關柜表面，使用方便，外形如圖2：圖2 TEV傳感器2）HFCT傳感器將設備的接地線穿過HFCT傳感器，接地線傳播的局部放電信號耦合到該傳感器，輸出相應的電流信號，其外形如圖3：圖3 HFCT傳感器3）超聲波傳感器a）、將該傳感器通過涂抹在其底部的耦合劑，緊貼被測設備表面，檢測密閉設備內部的超聲波信號，其外形如圖4：圖4 接觸式超聲波傳感器b）、將非接觸式超聲傳感器正對開關柜縫隙處即可檢測開關柜內部是否存在局部放電；圖5 非接觸式超聲波傳感器4）UHF傳感器將傳感器放置在被測設備盆式絕緣子表面，拾取超高頻局部放電信號，其外
<賀州>天正華意電氣設備有限公司

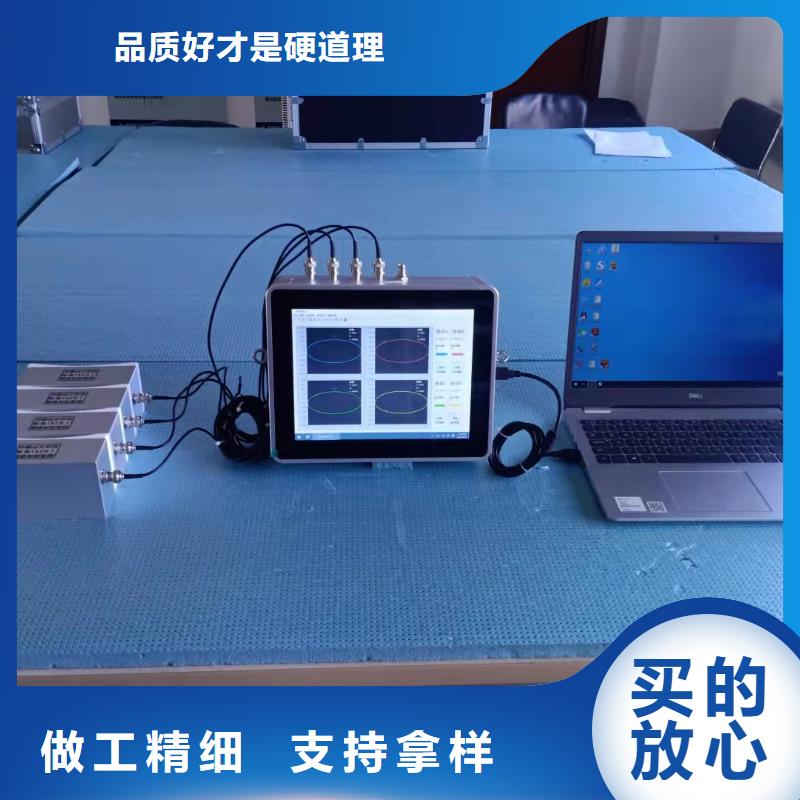

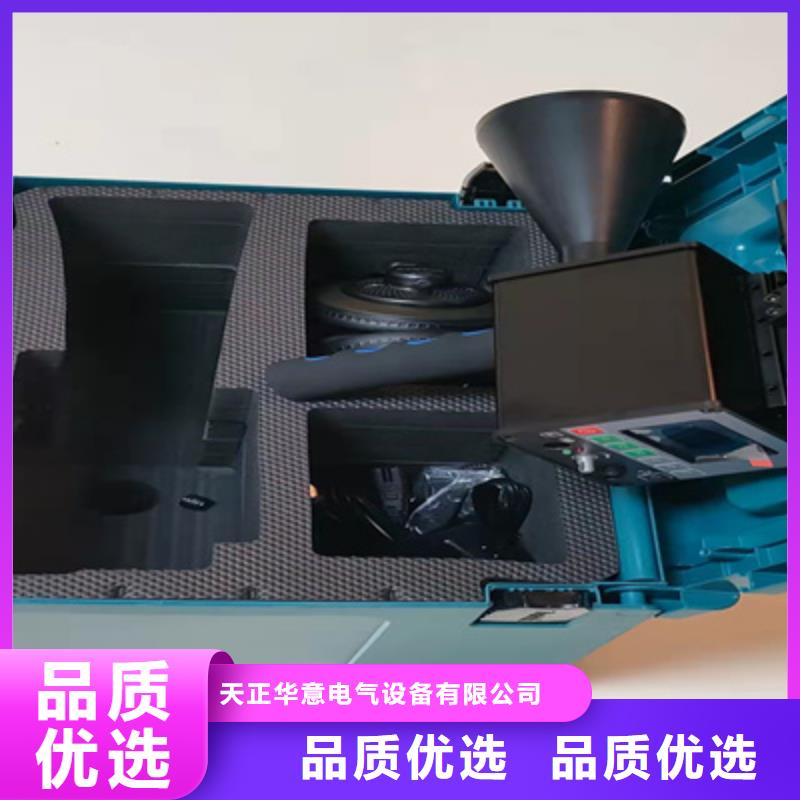

賀州手持式超聲波局部放電檢測儀該便攜式局放巡檢儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。該便攜式局放巡檢儀由2通道便攜式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、超高頻傳感器 、TEV傳感器、校準脈沖發生器、同軸電纜等組成。圖1.1 便攜式局放巡檢儀二、產品主要特點介紹 1、抗干擾能力較強，檢測數據準確利用數字濾波技術，可以有效地現場干擾，在強干擾環境下也能實現局部放電測量。2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態采用寬頻帶局部放電超高頻傳感器，檢測頻帶可覆蓋300MHz-1.5GHz（任意頻帶可選），可有效采集到 GIS設備內部的局部放電信號。超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確保可以有效檢測到開關柜內部的局部放電信號。高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。3、安裝簡單方便接觸式超聲傳感器可直接貼附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形開口式設計，便于卡裝在不同接地線上。4、連接簡單方便系統采用多種連接方式，傳感器與主機之間選用BNC、SMA接口、光纖三種方式，便于使用。
<賀州>天正華意電氣設備有限公司
歡迎-賀州高壓開關柜局放巡檢定位儀
賀州手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。
