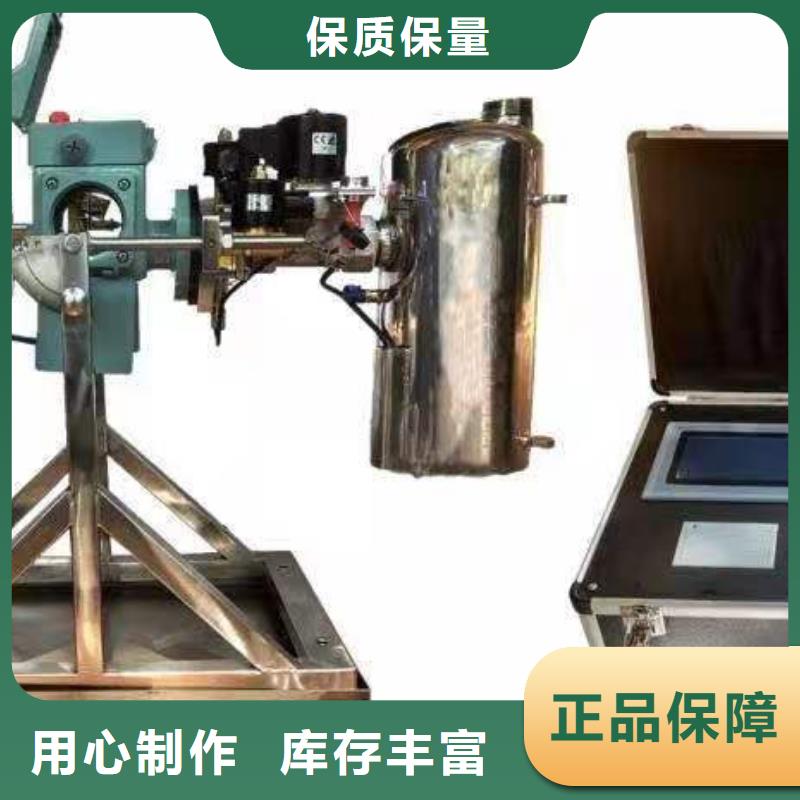

紅河瓦斯繼電器校驗儀氣體保護就是利用反應氣體狀態的氣體繼電器（有稱瓦斯繼電器）來保護變壓器內部故障的。在氣體保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕氣體”；當變壓器內部發生嚴重故障時，則產生強烈的氣體氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板客服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重氣體”。重氣體動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。1）概念輕瓦斯：當變壓器內部發生輕微故障時，氣體產生的速度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通報警信號。重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。

紅河瓦斯繼電器校驗儀儀器維護及維修8.1 儀器的維護8.1.1本儀器為機電一體化的精密儀器，在日常使用中應妥加維護，使儀器保持良好的工作狀態；8.1.2顯示屏的清潔：可使用溫和的清潔劑輕輕擦拭儀器表面污垢。請勿使用尖銳及粗糙的物體劃傷儀器表面，以避免儀器表面受損后氧化；8.1.3儀器長時間擺放后，再次使用時需要檢查油位開關是否可靠，方法如下:控制箱處于手控狀態，豎直繼電氣檢測臺，點擊觸摸顯示屏（3）開啟（流速閥），后點擊觸摸顯示屏開啟（進氣閥），使變壓器油上升至油位計中心平面，此時油位計指示燈亮；點擊觸摸顯示屏開啟（排氣閥），式變壓器油下降低于油位計中心平面，此時油位計指示燈滅。至此油位開關工作正常。否則，應調整油位開關上的微調螺釘并重復上述操作步驟至油位開關工作正常。8.1.4使用壓力釋放閥檢驗裝置時應檢查大、小法蘭盤與螺柱之間的密封是否可靠，方法如下：檢查大、小法蘭盤與螺柱之間的密封圈是否有老化、破損現象，如有則進行更換。8.1.5儀器應避免水及其他液體滲入內部，控制箱面板需不免油污，避免跌落或強烈震動，存放于干燥地方。8.1.6試驗結束后，切斷電源并清潔儀器表面。8.2 儀器的維修8.2.1我公司長期提供優質的售后服務及技術支持。公司的地址、聯系方式等請參見說明書封面。8.2.2儀器出廠時經過嚴格的性能檢查，如在使用中發現儀器工作不正常，請與我公司聯系。簡單故障可在電話或傳真中引導解決；解決不了，請返回我公司進行維修。用戶在沒有征得廠家同意的情況下，請不要自行開箱維修、改造，否則因處置不當導致儀器各項功能不正?；驌p壞，由此所產生的后果用戶自行承擔。

紅河瓦斯繼電器校驗儀指南尊敬的用戶，感謝您選用我們的產品。為便于儀器能正常使用，請先閱讀下列說明：1. 請遵守儀器和說明書上標示各種警告及說明事項；2. 清潔儀器時，請先關閉電源，拔下電源插頭；3. 為避免損傷儀器底部，請勿將本產品放置于不平物和表面上；4. 請使用說明書指定的電源為儀器供電；5. 切勿將任何物體插入儀器內。機內有變壓器油，避免導致電擊、短路或火災；6. 請在看懂本說明書后才使用儀器；7. 請妥善保存本說明書，以便隨時查閱；注意 :發生下列情形時請關閉電源和拔下電源插頭，并與維修人員聯系，我們將及時地幫助您解決問題。1.電源線損壞或磨損；2.儀器遭受雨淋（或其它液體）；3.雖按正確方法使用，但儀器仍無法正常工作；4.曾人為進行不正確的調整；5.本產品跌落或損壞；6.本產品性能無法完全發揮效能。7.長期沒有使用本產品。首先感謝貴單位垂詢、使用本公司出品的產品。能源局發布的電力行業標準《氣體繼電保護校驗儀檢驗規程》DL/T540—2013，本產品已列入規程中使用。請您在使用本產品之前，仔細閱讀本說明書，以便正確地使用及保障。2.瓦斯（氣體）繼電器的動作原理和保護的結構氣體保護是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生大量的氣體，其強烈程度隨故障的嚴重程度不同而不同。

紅河瓦斯繼電器校驗儀1用途適用于各類壓力釋放閥的測試。2電氣及控制系統（1）工作環境：－30℃~40℃，相對濕度＜85％；（2）電氣主線路采用 AC380V，總功率 8.5KW；（3）空壓機采用 AC380V，功率 8KW；（4）電動執行元件采用 AC220V/DC24V 電源控制，功率 0.25KW；（5）控制系統采用 AC220V/DC24V 電源控制，功率 0.25KW；（6）采用 19 寸全彩觸摸液晶顯示器，全中文圖形顯示，操作過程由系統自動完成，無需人工干預；（7）采用屏幕觸摸鍵盤，操作人員可用此鍵盤對試驗報告內容進行編輯。（8）嵌入 PC 系統可直觀的對開啟壓力、關閉壓力及密封壓力檢測的單項和綜合項目進行操作，并同時編輯打印試驗報告；3主要性能3.1 測量范圍（1）壓力開啟檢測：0~150kPa（2）關閉壓力檢測：0~150kPa（3）密封壓力檢測：0~150kPa 3.2 精度（1）壓力檢測精度：0.2 級（2）壓力顯示位數：000.00kpa；（3）壓力誤差：±0.3kP。4操作前準備使用本儀器前，使用者應該首先了解本儀器的結構和工作原理。在未接通電源之前，應該對于儀器的性進行檢查，電源接線應牢固，通地要良好，然后再接通電源開關。5 操作程序5.1壓力釋放閥的裝夾選擇對應口徑檢測管路，將被測壓力釋放閥放置于定位柱上，使用螺栓加緊被測壓力釋放閥，人員保持距離。檢測連線將鱷魚夾信號線的一端與氣被測壓力釋放閥的功能柱腳相連接，另一端插入檢測臺上的對應插孔。5.3 系統初始界面接通被測壓力釋放閥檢測臺的外部供電電源：此時面板上的[紅色]按鈕指示燈亮起，系統處于通電狀態；按下面板上的[綠色]按鈕，此時[綠色]按鈕指示燈亮起，系統處于啟動狀態；按下急停開關，面板上的[紅色]和[綠色] 按鈕指示燈同時熄滅，系統處于停機工作狀態。

紅河瓦斯繼電器校驗儀氣體保護就是利用反應氣體狀態的氣體繼電器（有稱瓦斯繼電器）來保護變壓器內部故障的。在氣體保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕氣體”；當變壓器內部發生嚴重故障時，則產生強烈的氣體氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板客服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重氣體”。重氣體動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。1）概念輕瓦斯：當變壓器內部發生輕微故障時，氣體產生的速度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通報警信號。重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。

紅河瓦斯繼電器校驗儀擋板轉動應靈活，軸向活動范圍為0.3～0.5mm，干簧觸點可動片面向磁鐵并保持平行，盡可能調節兩個觸點同時斷合。2.8 開口杯的干簧觸點應接在動作于“信號”的出現端子上，擋板的兩個干簧觸點應串接在動作于“跳閘”的回路中，檢查接線盒漏水孔是否暢通。3繼電器動作可靠性檢查3.1 檢查動作于跳閘的干簧觸點動作可靠性轉動擋板至干簧觸點剛開始動作處，磁鐵面距干簧觸點玻璃管面的間隙應保持在2.5～4.0mm范圍內。繼續轉動擋板到終止位置，干簧出帶你應可靠吸合，并保持其間隙在0.5～1.0mm范圍內，否則應進行調整。3.2檢查動作于信號的干簧觸點動作可靠性轉動開口杯，字干簧觸點剛開始動作處至動作終止位置，干簧觸點應可靠吸合，并保持其滑行距離不小于1.5mm，否則應進行調整。4繼電器特性試驗4.1密封性能試驗繼電器充滿變壓器油，在常溫下加壓至0.15MPa、穩壓20min后，檢查放氣閥、波紋管、出線端子、殼體各密封處應無滲漏。降壓為零后，取出繼電器芯子檢查干簧觸點應無滲漏痕跡。試驗時，探針罩要擰緊，去掉壓力后，才能打開罩檢查波紋管有無滲漏。4.2 動作于信號的容積整定繼電器氣體容積整定要求繼電器在250～300ml范圍內可靠動作，試驗時可用調整開口杯另一側重錘的位置來改變動作容積，重復試驗三次，應能可靠動作。4.3 動作于跳閘的流速整定4.3.1 繼電器流速整定范圍QJ-25型，連接管徑25mm流速范圍1.0m/s.QJ-50型，連接管徑50mm流速范圍0.6～1.2m/s.QJ-80型，連接管徑80mm流速范圍0.7～1.5m/s.4.3.2 繼電器動作流速整定值繼電器動作流速整定值以連接管內的流速為準，可根據變壓器容量、電壓等級、冷卻方式、連接管徑等不同參數按表1數值查得；流速整定值得上限和下限可根據變壓器容量、系統短路容量、變壓器絕緣及質量等具體情況決定。

紅河瓦斯繼電器校驗儀該選項用于設置充放氣的循環次數。接下來的“溫度方式”選擇菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項?！跋到y(tǒng)”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“信號接點”選擇菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。圖５外界氣路均準備好以后，點擊“啟動”，系統會按前面設定的檢測方式自動完成全部檢測。如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以保存和打印測試結果。點擊“返回”后系統退出測試主界面。在系統主界面旋轉飛梭使光標選擇“系統壓力值修正”，如圖６所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。圖６在系統主界面旋轉飛梭使光標選擇“歷史數據瀏覽”，如圖７所示，可以瀏覽原來的測試結果。圖７點擊“飛梭確定”后進入的界面如圖８所示。圖８點擊“密度繼電器校驗記錄”后可以看到歷史數據，如圖９所示。
