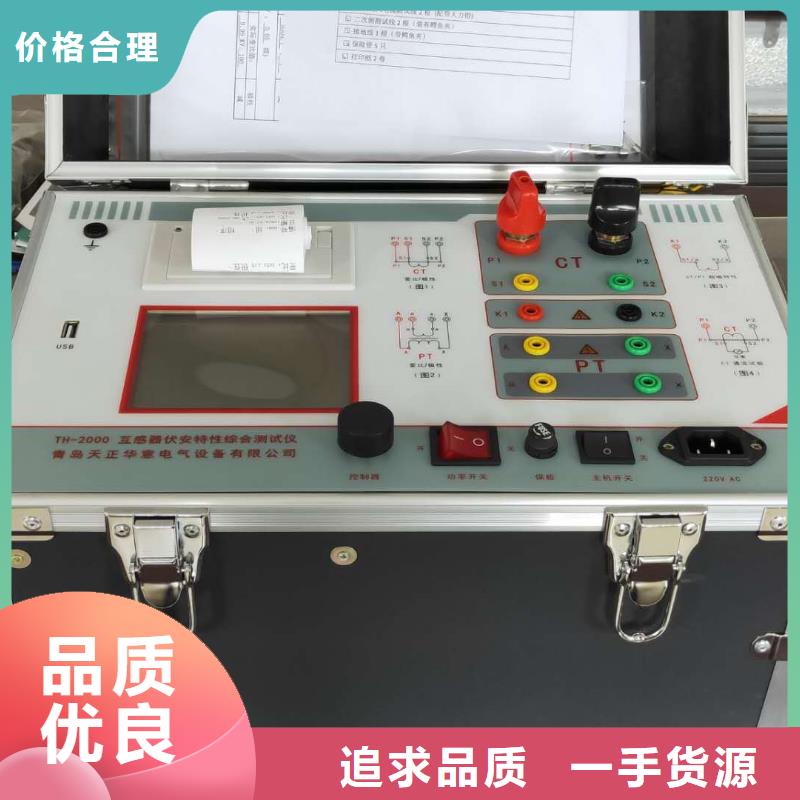

懷化互感器綜合測試儀額定二次 ：CT的二次側額定電流ALF ：準確限值系數，如：被測CT銘牌為“5P10”，“10”即為限制系數。5％ ：自動計算出5％誤差曲線數據并顯示誤差曲線。10％ ：自動計算出10％誤差曲線數據并顯示誤差曲線。誤差曲線界面中有三個選項：打印 ：可打印出誤差曲線圖及數據；數據 ：可顯示出誤差曲線相關數據，查看方式同伏安特性數據。退出 ：可返回上一層菜單。圖10，打印設置界面 圖11，退磁界面2、退磁試驗 1）參數設置： 在CT主界面中，選擇“退磁”后，進入測試界面見圖11，設置 二次側額定電流： 1A或5A。2）試驗： 接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始退磁。 退磁過程中光標在“開始”選項上不停閃爍，直至試驗完畢，裝置會自動停止，界面提示“退磁完畢”。3、CT變比極性試驗 1）參數設置： 在CT主界面中，選擇“變比極性”后，進入測試界面見圖12，設置一次側測試電流： 0 ～600A，測試儀P1、P2端子輸出的電流； 二次側額定電流： 1A或5A。2）試驗： 接線圖見圖13，CT一次側接P1、P2，CT二次側接S1、S2，不檢測的二次繞組要短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，按下控制器，試驗即開始。試驗過程中光標在“開始”選項上不停閃爍，直至試驗完畢退出自動測試界面，或按下控制器人為中止試驗，裝置測試完畢后會自動停止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即P1接CT的P1，S1接CT的S1時，極性的測試結果為減極性。

<懷化>天正華意電氣設備有限公司

懷化互感器綜合測試儀USB接口可將儀器內部存儲數據下載到優盤中，也可將優盤中數據導入儀器。7．電源開關儀器工作時的總電源開關。8．互感器一次A端儀器內部輸出高壓端，連接到互感器一次的A 端子上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出。9．互感器一次N端連接到互感器一次的N 端子（C2電容尾）上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出，測量前測電容式電壓互感器必須將N與E（或X）完全分離！10．互感器一次E端儀器內部輸出低壓端，連接到互感器一次的E （或X）端子上，必須接地!11．接地端子測試之前，務必保證該端子可靠接入大地。12．交流電源插座交流220V±10％?，頻率 50±0.5Hz。13. 高壓輸出開關用于切斷高壓輸出，在測試過程中應將其接通。第四章使用方法一、使用準備? 儀器測量必須是帶電作業，所以操作人員一定要遵守《安規》。? 接線前用萬用表檢查一下各測量線的絕緣狀況，以防因測量線的短路而造成電網及設備事故。? 接線應按照先接儀器面板上的端子，后接被測線路的順序，注意連接好儀器后面的外殼接地端子。??

懷化互感器綜合測試儀CT角差比差試驗1）參數設置：在CT主界面中，選擇“角差比差”后，進入測試界面（圖14），（注：應參照互感器銘牌上的實際額定變比值設定）額定一次：CT的一次額定電流：0～25000A額定二次： 5A/1A。額定負荷：互感器容量。實際負荷：根據額定負載的設定，可自動計算滿載與輕載兩種狀態值（輕載為滿載的25％）。2）試驗：接線圖見圖13，CT一次側接P1、P2，CT二次側接S1、S2。設置參數并檢查接線無誤后，合上功率開關，選擇“開始”選項，按下控制器，試驗即開始。試驗過程中通過按下控制器可終止試驗，測試完畢后自動計算出一次側與二次側的相位角差，實際測的變比值與用戶設定的額定變比的百分比差（圖15）。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。圖14 ，CT角差比差測試界面 CT角差比差測試結果界面5、CT一次通流試驗 參數設置：在CT主界面中，選擇“一次通流”后，進入測試界面（圖16），設置好設定電流值：0～600A。2）試驗： 接線圖見圖17，CT一次側接P1、P2，CT二次側接二次負載。設置好通流電流后，合上功率開關，旋轉控制器將光標移動至“開始”選項，按下控制器，試驗即開始，電流保持時間以進度條顯示(0～200A:保持10分鐘；大于200A～300A：保持2分鐘；大于300A：保持3秒鐘)。

<懷化>天正華意電氣設備有限公司
懷化全功能互感器綜合測試儀價格|廠家

懷化互感器綜合測試儀CT主界面 ，PT主界面八.CT測試進行電流互感器測試時，請移動光標至CT，并選擇相應測試選項。8.1、CT勵磁（伏安）特性測試在CT主界面中，選擇“勵磁” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—1000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。 試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖（如圖6）。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。

懷化全功能互感器綜合測試儀價格|廠家 <懷化>天正華意電氣設備有限公司

懷化互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。

懷化互感器綜合測試儀以“E”為開頭的數據為角差比差結果數據，以“T”為開頭的數據為暫態結果數據。11.6 載入數據結束后，選擇“確定”出現圖40界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.7 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.8 選擇“保存”選項，則以WORD的形式顯示結果如圖41。11.9 如需繼續加載試驗結果數據，請先上次載入的數據。圖38圖39圖40圖41附 錄 附錄一、 “校準”測試方法（以CT為例）圖42，校準測試主界面圖43，電壓校準接線圖圖44，電流校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面（如圖42），設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～2500V。2）開始： 電壓校準試驗參照圖43進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。電流校準試驗參照圖44進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。附錄二、售后服務承諾 ，本產品保修一年，終身維護。

懷化全功能互感器綜合測試儀價格|廠家

懷化互感器綜合測試儀售后服務承諾 ，本產品保修一年，終身維護。附錄三、誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖21數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖21數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。在圖21中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。如果10％誤差不符合要求一般的做法有： ?增大二次電纜界面積（減少二次阻抗） ?串接同型同變比電流互感器（減少互感器勵磁電流） ?改用伏安特性較高的繞組（勵磁阻抗增大） ?提高電流互感器變比（增大勵磁阻抗）圖21誤差曲線計算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 電流 U 電壓N＝1 (1A 額定電流) I 電流N＝5 (5A 額定電流) Z2 CT二次側阻抗P＝20 （5％誤差曲線 ） K＝19（5％誤差曲線.1A 5A 額定電流）P＝10 （10％誤差曲線 ）K＝9 （10％誤差曲線.1A 5A 額定電流）

懷化互感器綜合測試儀本手冊的目的是為了讓使用者熟悉、、正確、有效地操作使用互感器測試儀。參照這些指示將有助于防止危險、減少修理費用及由于不正常操作所導致的儀器故障。 此外，還可以確保測試儀的可靠運作和使用周期。測試儀的使用必須遵照現有的關于防止事故發生和環境保護的各項相關標準所規定的所有要求。只閱讀測試儀使用手冊并不能免除您必須遵守相關的所有及國際的規程。用戶手冊必須在測試儀使用的現場時刻備有。所有使用和用測試儀工作的用戶必須要閱讀它。除了要遵守使用手冊及本國和地方的一些關于防止事故發生的規程，還要注意用于和恰當工作的公認的技術流程。為保障自身的規則符號注釋在本手冊中，不同的符號用于強調特定的/操作方式。 這些符號分列如下：注意表示有特殊意義的說明或額外的重要信息。警告標記與相關的特殊章節。電氣危險 強調對身體和生命有潛在危險的行為或指導。 僅由具有資質的人員操作，并且需十分小心和注意規程。操作 如果不是在實驗室環境下，測試儀必需要可靠接地連接后才可以使用。接地點的選擇應該盡量靠近測試對象。 斷開電纜連接時，總是從輸送功率的裝置開始。 在裝置有輸出時，切勿連接或斷開測試對象。因為外部感應存貯的能量可能導致致命的高電壓。

<懷化>天正華意電氣設備有限公司 懷化全功能互感器綜合測試儀價格|廠家

懷化互感器綜合測試儀測試過程中切勿人體觸碰高壓A與N端子!??測試過程中發現異常立即按下高壓輸出開關，切斷高壓輸出！??接地端子務必可靠接地！測電容式電壓互感器上N與E（或X）必須分離！測普通電磁式電壓互感器N與E短接！??測試結束以后，務必關機后再拆除高壓線！??若要斷電重啟系統，應在切斷電源三秒后再重啟，確保硬件電路全部斷電。二、操作方法開機后儀器界面如下：點擊“誤差測量” 進入測量界面：1、誤差測量界面1）出廠編號點擊此處，彈出一個軟鍵盤，可以修改該條數據的出廠編號。2）型號系統內部存儲的型號將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的型號。 3）測試類型點擊此處，彈出一個下拉框，選擇測試類型。4）功率因數系統內部存儲的功率因數將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的功率因數。 5）頻率默認50HZ。6）電容量點擊此處，彈出一個鍵盤，輸入要測試的互感器的額定電容量。7）端子標志點擊此處，顯示測試繞組名，若選擇空白，則該繞組端所有信息會被屏蔽掉。 8）是否測量點擊此處，可以選中是否進行測試該繞組誤差數據。9）額定一次電壓系統內部存儲的額定一次電壓將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定一次電壓值。10）額定二次次電壓會根據額定一次電壓自動生成，無需填寫。11）準確度等級系統內部存儲的準確度等級將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除準確度等級值。

懷化互感器綜合測試儀開始任意點測試：在此選項按回車鍵開始所設置參數校驗點測試。參數設置完成后，選擇開始測試，出現圖7所示界面圖7、單點測試數據結果界面圖中可見：屏幕中顯示當前測試點的比差和角差值及修約結果。4、CT直阻測試界面在選中‘CT直阻測試’時，進入直阻測試接線提示屏。如圖8所示：圖8、CT直阻測試接線提示界面圖中給出CT直阻測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖9所示：圖9、CT直阻測試結果界面圖中可見：屏幕中顯示出實測的過程數據及直阻結果數值。5、CT變比粗測界面如果需要對被測CT進行粗略測量（在不知道被測CT的變比值的情況），用“CT變比粗測”界面進行測試；首先進入接線提示屏，如圖10所示：圖10、CT變比粗測接線提示界面圖中給出CT變比粗測的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖11所示：圖11、CT變比粗測結果界面圖中可見：屏幕中顯示出實測的過程數據及變比粗測結果數值。6、PT變比極性測試界面對于PT變比和極性的測量（不能達到校驗的精度），用“PT變比極性”界面進行測試；首先進入設置及接線提示界面，如圖12所示：圖12、PT變比極性設置接線提示界面參數設置項目有：高額定電壓、低額定電壓、開始PT測試三個項目；同時給出具體接線圖。各項參數的含義和作用如下：?高額定電壓：被測電壓互感器的高壓（一次）側額定電壓值。?低額定電壓：被測電壓互感器的低壓（二次）側額定電壓值。?

懷化全功能互感器綜合測試儀價格|廠家

懷化互感器綜合測試儀USB接口可將儀器內部存儲數據下載到優盤中，也可將優盤中數據導入儀器。7．電源開關儀器工作時的總電源開關。8．互感器一次A端儀器內部輸出高壓端，連接到互感器一次的A 端子上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出。9．互感器一次N端連接到互感器一次的N 端子（C2電容尾）上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出，測量前測電容式電壓互感器必須將N與E（或X）完全分離！10．互感器一次E端儀器內部輸出低壓端，連接到互感器一次的E （或X）端子上，必須接地!11．接地端子測試之前，務必保證該端子可靠接入大地。12．交流電源插座交流220V±10％?，頻率 50±0.5Hz。13. 高壓輸出開關用于切斷高壓輸出，在測試過程中應將其接通。第四章使用方法一、使用準備? 儀器測量必須是帶電作業，所以操作人員一定要遵守《安規》。? 接線前用萬用表檢查一下各測量線的絕緣狀況，以防因測量線的短路而造成電網及設備事故。? 接線應按照先接儀器面板上的端子，后接被測線路的順序，注意連接好儀器后面的外殼接地端子。??

懷化互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

懷化互感器綜合測試儀另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。一、功能特點1、 電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。2、 電位差法測量電壓互感器誤差功能，方便現場開展計量裝置現場檢定工作。3、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。4、 電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。5、 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。6、 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有電流互感器變比、二次繞組直阻測試功能。8 采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。9、 采用精準的軟件算法，測量數據的準確性進一步提高。10、 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。11、 自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。12、 直接出具現場檢定結論，合格或超差。13、 大規模存貯器可存儲現場測試數據多達2000條。14、 配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據。15、 采用工程塑料模具機箱防震、防壓，保障現場操作人員的和設備
