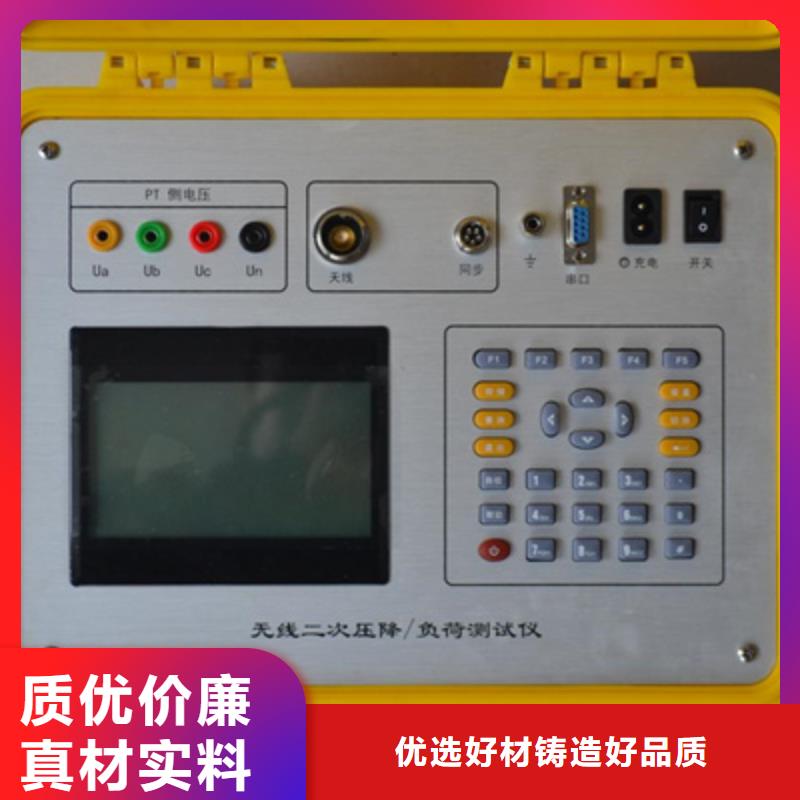

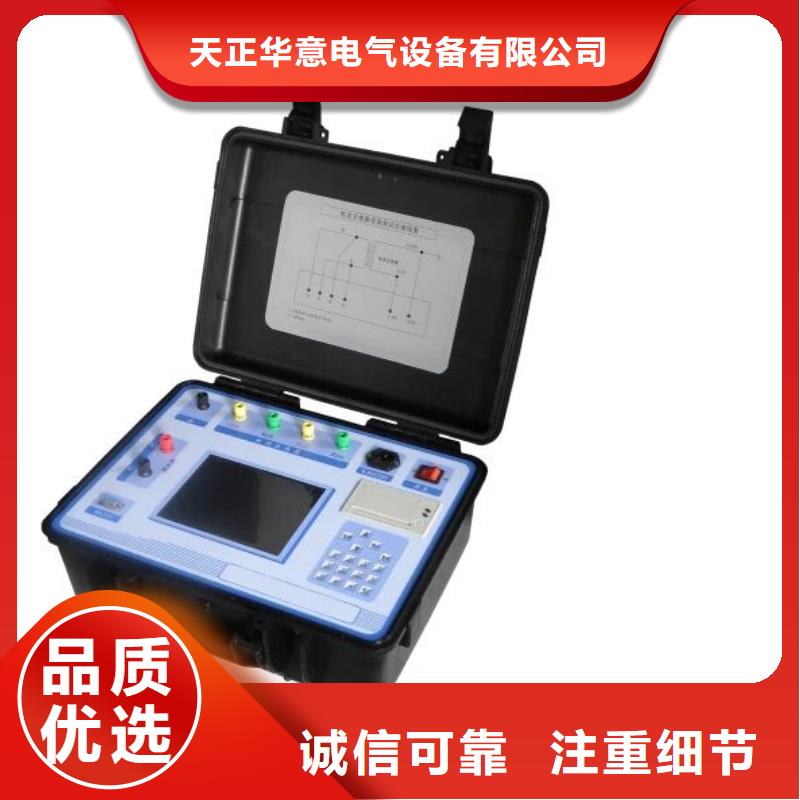

安徽黃山二次壓降負載測試儀狀態圖標指示下圖界面中上部共有兩種狀態圖標，分別表示SD卡狀態，以及電池電量狀態。時間指示：圖2中界面右上部為時間顯示區域，表示當前的時間。功能鍵提示圖2界面的底部是功能鍵提示區域，指示代表F1，F(xiàn)2，F(xiàn)3，F(xiàn)4這四個按鍵的功能，如果某個按鍵對應的區域為空，則表示，該按鍵在本界面不起作用。如本界面下，F(xiàn)1鍵表示返回主界面，F(xiàn)2鍵表示頁面停止刷新，F(xiàn)3鍵表示當前處在基波幅值測量狀態，F(xiàn)4鍵表示進入矢量圖界面。顯示操作區域上圖界面的中部為顯示操作區域，在該區域顯示測量結果，更改參數設置等操作。狀態圖標說明SD卡狀態說明：表示未檢測到SD卡，表示檢測到SD卡。 電池電量狀態說明：，，，，分別表示電池電量由低到高。如果當前處在充電狀態，則快速依次顯示，，，。7、按鍵使用說明儀表共有11個按鍵，分別為F1，F(xiàn)2，F(xiàn)3，F(xiàn)4四個功能鍵， MENU鍵，ENTER鍵和↑，↓，←，→四個方向鍵，鍵電源開關鍵。下面分別說明：F1，F(xiàn)2，F(xiàn)3，F(xiàn)4功能鍵：四個功能鍵的定義在每個界面下可能不一樣，具體的定義在液晶屏對應的區域有文字提示。MENU鍵：該鍵的功能是儀表返回“主菜單”界面。不論當前儀表處于何種狀態，觸發該鍵后儀表均會進入“主菜單”界面。用戶可在該界面下重新選擇需要的功能進行操作。ENTER鍵：該鍵的功能為確認輸入或確認選項。該鍵的使用會在各功能使用說明中具體說明。↑，↓，←，→方向鍵：分別為上/下/左/右四個方向鍵，這些鍵用來改變選項，參數設置值和翻頁等，這些鍵的使用請參考各功能使用說明中具體說明。鍵電源開關鍵：該鍵為儀表電源控制鍵。在關機狀態下，用戶長按大約3秒鐘，儀表會上電開機。在開機狀態下，用戶長按該鍵大約3秒鐘，儀表會斷電關機。

安徽黃山二次壓降負載測試儀如設置基準量角度為330°，則在向量圖顯示時會將基準量的角度調整顯示為330°其余各量會根據同基準量之間的相位角進行相應的調整，保證各輸入量之間的相位關系。增加此功能是為方便電能計量使用部門在三相三線制時的測量。根據相電壓與線電壓之間的關系，如假定UA 為0°，則UAB 應為330°。假設UA ＝ 200.0 ∠0°，UB ＝ 210.0 ∠240°，UC＝ 160.0 ∠120°，IA ＝ 5.0 ∠30°，IB ＝ 8.0 ∠270°，IC ＝ 6.0 ∠150°:角度正方向為:逆時針,零序位置為:三點，基準量角度為:0°時，矢量圖如下圖所示:角度正方向為:順時針,零序位置為:三點，基準量角度為:0°時，矢量圖如下圖所示:角度正方向為:逆時針,零序位置為:三點，基準量角度為:330°時，矢量圖如下圖所示:角度正方向為:逆時針,零序位置為:十二點，基準量角度為:0°時，矢量圖如下圖所示: 角度正方向為:順時針,零序位置為:十二點，基準量角度為:0°時，矢量圖如下圖所示:十一、單路測量1、功能說明單路測量界面用大字體顯示單路的電壓，電流，相位，功率因數，功率，頻率參數。大字體顯示更清晰簡潔，不同于三相伏安界面，本界面下的可以測量UA,UB,UC任一相的頻率。界面如下圖所示。2、操作說明數據保持功能保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到矢量圖界面按下F1鍵，儀表跳轉到矢量圖界面。切換通道按下F3鍵，實現A相/B相/C相 通道的切換。

安徽黃山二次壓降負載測試儀一、功能特點1、自動完成三相三線或三相四線制的電壓互感器二次壓降及負荷的測量。2、自動計算三相的比差、角差、綜合誤差。3、自動完成電壓互感器和電流互感器二次回路負荷的測量。4、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。5、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。6、各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量；可顯示各相參數的波形圖。7、具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。8、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。9、電池剩余電量百分數指示功能，絕非簡單的虧電報警。10、大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及操作提示實現友好的人機對話，導電硅膠按鍵使操作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。11、用戶可隨時將測試的數據通過微型打印機將結果打印出來。12、測試結果存儲功能，可存儲200組測試數據。13、配備了后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。
