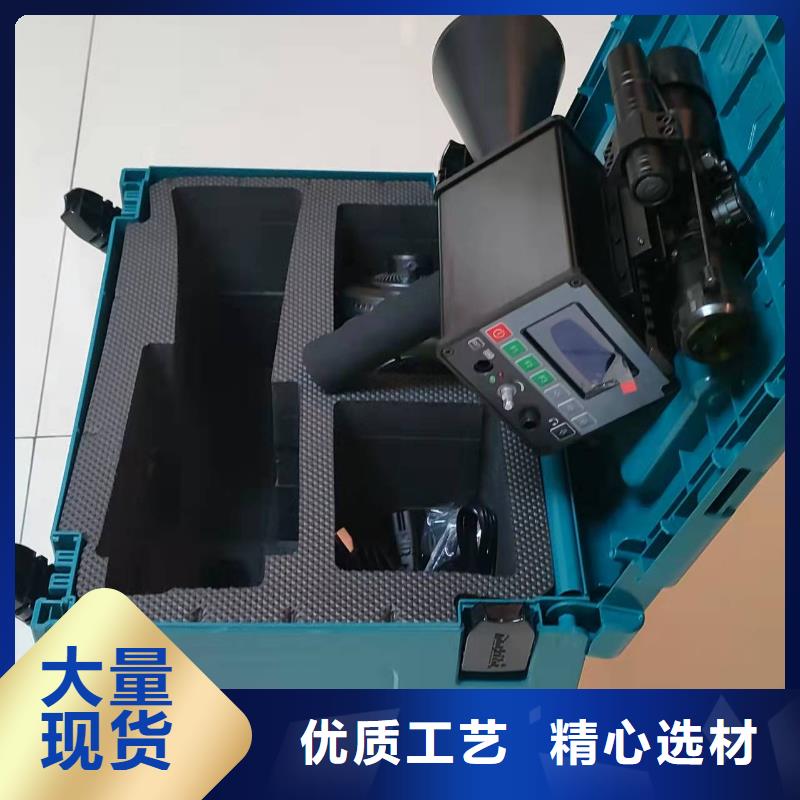

湖北手持式超聲波局部放電檢測儀?US設置?預警值（黃色）—設置黃色“交通燈”門限值（默認值2mV）。?報警值（紅色）—設置紅色“交通燈”門限值（默認值6mV）增益—設置US通道增益，系統采用自動增益控制調節，范圍為：42dB、35dB、28dB、21dB、14dB、7dB、0dB、-7dB。?測量模式—設置US測量模式，包含監測模式、巡檢模式。?周波數—設置波形模式下單次處理的周波數量。?背景閾值—根據現場實際情況設置慮除閾值。圖5-7US設置圖?系統信息?設備型號—顯示當前設備的型號?設備編號—顯示當前設備編號?軟件版本號—顯示當前設備采用的軟件版本?序列號—顯示當前設備的軟件序列號圖5-8系統信息圖5.6UHF測量UHF有2種測量方式：巡檢模式、監測模式。進入系統主界面，按【設置】鍵進入設置界面，在【系統設置】中【測量方式】項選擇【UHF】，按【UHF設置】鍵進入UHF設置界面，在【測量模式】中選擇測量模式。按鍵進入相應的測量方式。?UHF—巡檢模式在【UHF設置】→【測量方式】→巡檢模式，按鍵進入巡檢模式。在巡檢模式下有3種顯示圖：波形圖，PRPD圖，PRPS圖。在運行狀態下，按或鍵切換不同顯示圖，且三種顯示圖同步處理放電數據。?波形圖顯示當前測量數據波形，根據【UHF設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過或鍵可對波形幅值進行縮小或放大調節。圖5-9UHF波形圖?測量通道—顯示當前測量連接的通道。?測量模式—顯示當前選擇的測量模式。?同步方式—顯示當前選擇的同步方式，內同步、外同步、光同步。?運行狀態—顯示當前試驗的運行狀態，運行、停止。?USB—顯示當前USB接口有無接外接鼠標鍵盤或移動存儲設備。?日期時間—顯示當前的日期時間，年月日時分秒。?電池狀態—顯示當前電池電量的百分比。?測試背景—顯示被測儀器所在環境的信號。?峰值讀數—顯示數據的采樣峰值，用dBmW表示。?報警歷史—顯示38個周期內測得數值的大小。?歷史讀數—顯示38個周期內測得數值的值。

湖北手持式超聲波局部放電檢測儀觸發模式：包含無觸發、自動、重復和單次四種選擇。觸發源：觸發源為高速采樣啟動的條件，當達到設定條件時設備內部高速AD轉換開始工作，否則處于等待狀態。有通道A、通道B、外部觸發，三種觸發源；觸發方式：上升沿觸發和下降沿觸發；觸發電平：觸發電平為量程的（％）百分比與放電閾值有關（外部觸發無效）；遲滯觸發：遲滯觸發為量程的（％）百分比，可以增加采集的穩定性（外部觸發無效）；預觸發：預觸發單位為（°）度（外部觸發無效）；觸發光標：指明觸發位置圖6.11單位：單位有（mV）、（dBmV）和（pC）；標準脈沖：校準脈沖的pC值；顯示方式：橢圓、正弦、直線和三維，其中三維三維圖（包含PRPD圖譜和PRPS圖譜）；采樣率：ADC采集數據的速度；時基：窗口的時間；圖6.13濾波：濾波開關；濾波方法：濾波方法為常用的FIR濾波器；階數：濾波器的階數；低截止：低截止頻率；高截止：高截止頻率；圖6.14特殊功能：有測量、定位和長時采集三種功能；6.6 干擾處理打開設置面板，打開濾波（如圖6.15所示），可設置濾波方法、濾波類型、階數、低截止頻率、高截止頻率；可按照當前設備情況進行設置。圖6.156.7保存數據主要用于實驗試驗報告的生成，將保存的數據自動填入實驗報告中，如果不需要生成實驗報告，可以不操作“保存數據”按鈕。存數操作：單擊 “保存數據”按鈕（如圖6.16所示），此操作的效果是將當前通道的當前時間、當前的視在放電量、波形的圖像等保存。(兩個通道的數據保存效果一樣，和《文件》-＞《保存數據》命令一樣)
