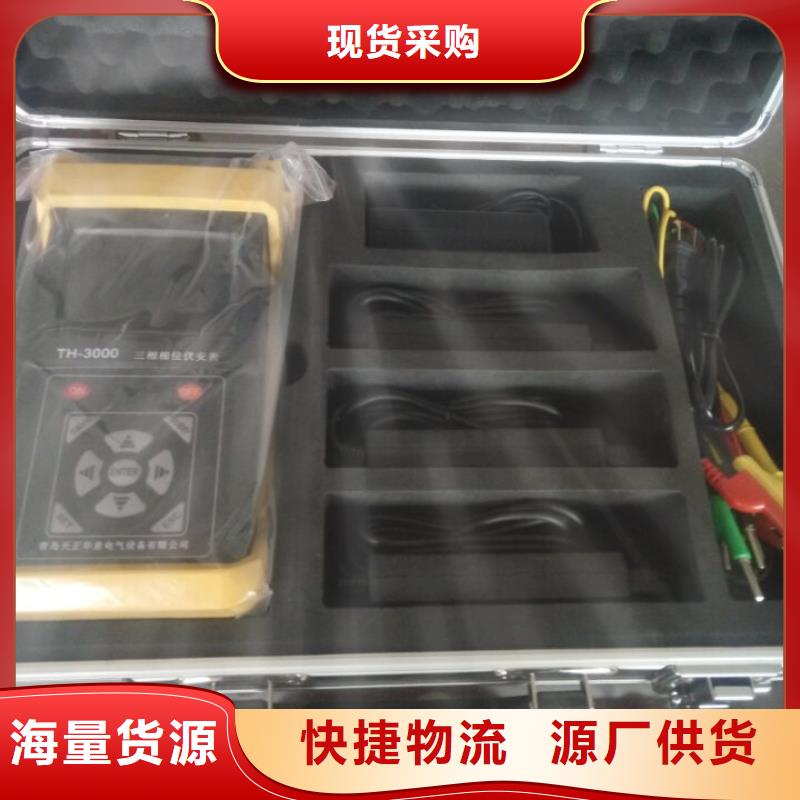

相位伏安表測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。10．諧波測試界面，如圖十三所示：此屏顯示各相電壓和電流的諧波含量，從左到右依次為A相電壓（用黃色來顯示）、B相電壓（用綠色來顯示）、C相電壓（用紅色來顯示）A相電流（用黃色來顯示）B相電流（用綠色來顯示）、C相電流（用紅色來顯示），其中THD為各相的電壓波形畸變率（即諧波失真度），RMS為各相電壓和電流的有效值，01次為基波電壓和基波電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以數據表的形式顯示1-21次電壓諧波。圖十三、諧波測試11．歷史數據界面，圖十四、歷史數據，記錄查詢屏如圖十四所示。此屏可以查閱所保存的差動分析測試記錄。包括：當前記錄條數、總記錄條數、變壓器組別、高壓CT接法、低壓CT接法、記錄保存時間、變電站名稱、變壓器編號。屏幕下一行為提示行，提示可進行的操作，按上下鍵查看前（后）一條記錄；按【F5】鍵刪除全部記錄。系統校準界面，圖十五、系統校準，此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。五、使用方法測試儀配有一條4芯的電壓測試線和三只電流測試鉗。電壓測試線用來接入被測電壓信號，其中用黃色導線接電壓的A相、綠色導線接電壓的B相、紅色導線接電壓的C相；每只鉗子分別對應一個鉗表接口，不能互換，否則會影響測試精度，每只鉗表中間有一個圓標貼，顯示出鉗表的相別和極性（標N的一端為電流的流出端，在使用接線要注意極性，接反會影響測試結果）。在測試過程中要注意的問題：1、要在測試前插好電流測試鉗，嚴禁先夾測試線后插入電流鉗插座，這相當于電流測試鉗二次開路，容易產生開路高壓，損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭。2、測試鉗為保證各通道精度，應一一對應，要把各電流鉗正確插入與之對應的插座。交換不同輸入，會降低了測試精度，但一般測試精度在±2％以內。3、接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭，然后再拆除儀器側的電壓線。（此條尤為重要，反之可能引起大事故）
