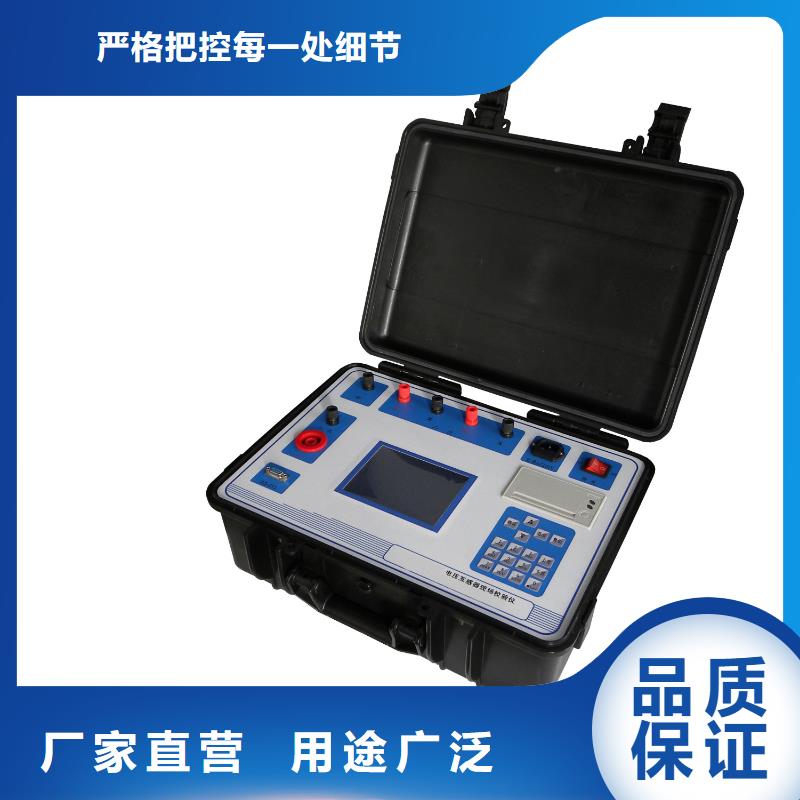

萊蕪互感器綜合測試儀額定負荷系統內部存儲的額定負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定負荷值。13）下限負荷系統內部存儲的下限負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除下限負荷值。14）一次端是否接線可以選擇“是”或“否”，選擇“是”則測試全程一次端都接線，不需二次接線。選擇“否”時一次端先不接線，等彈出接線提示后再給一次端接線。這樣可以分布電容的影響，提高準確度。選擇不接線時，導納測試完成后會彈出下圖所示對話框提示給一次端接線，在接線前應先按下“高壓輸出開關”，切斷高壓輸出，接完線先后先接通“高壓輸出開關”再點擊“繼續”15）頻率選擇有 “工頻”和“異頻”兩種，用“工頻”測試速度較快，用“異頻”抗干擾能力較強。建議先用工頻測試，如果現場有高壓干擾，再切換到異頻。16）開始測量配置好該互感器的各項內容，將要測試誤差的二次繞組序號選中，點擊此處，開始誤差測試。測試完成后，整個測試數據將顯示在界面上:測試結束以后，務必關機后再拆除高壓線！2、數據交互界面 點擊該菜單處：“確認”后，可以將保存的數據導入優盤中，也可將優盤中的數據導入到系統中查看。3、系統設置界面1）測量參數點擊選擇下拉菜單，可以對系統里的準確度等級，型號，一次電壓，二次電壓，功率因數，頻率，負荷這7個單項進行增加，修改，刪除操作。

萊蕪互感器綜合測試儀 CT一次通流測試界面 、CT一次通流接線圖 6、CT交流耐壓試驗1）參數設置：　在CT主界面中，選擇“交流耐壓”后，進入測試界面（圖18），設置好設定電壓值：0～1000V。2）實驗：接線圖見圖19，被測CT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示“不合格”。圖18，CT交流耐壓測試界面 ，CT交流耐壓接線圖7、CT負荷試驗1、參數設置：在CT測試主界面中，選擇進入“負荷”試驗界面（如圖20），設置二次側額定電流： 1A或5A。線電阻：只在測試負載箱時使用（按照負載箱銘牌設定）2、試驗測試儀的K1、K2為電壓輸出端，參照圖21進行接線，將被測負荷（負載）接測試儀的K1、K2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存”打印”及“退出”選項進行下一步操作。圖20，CT二次負荷測試界面 CT二次負荷接線圖8、直阻測試 、校零：在CT測試主界面中，選擇進入“直阻”試驗界面（如圖22），試驗前應先對測試用導線進行校零，在CT主界面顯示菜單上通過控制器選中 直阻測試項，進入直阻測試界面并選擇“校零” 校零前將測試導線的線夾對接（測試線短接）（圖23），然后進行校零，校零完成后，界面提示“校零完畢、試驗：校零結束后，參照圖24接好測試線，測試儀的D1、D2接被測繞組，選中 “開始” 鍵即開始測試，試驗完成后，即顯示直阻測試結果，可以選擇 “保存打印”及“退出”選項進行下一步操作。圖22，直阻測試界面，導線阻值清零接線圖圖24，直阻測試接線圖9.PT測試進行電壓互感器功能測試時，請移動光標至PT，并選擇相應測試選項。1、PT勵磁特性測試1)、參數設置在PT測試主界面中，選擇進入“勵磁”試驗界面，勵磁電流（0～20A）：輸出電流為儀器輸出的設置電流，如果試驗中電流達到設定值，將會自動停止升流。通常1A即可測試出拐點值。

萊蕪互感器綜合測試儀售后服務承諾 ，本產品保修一年，終身維護。附錄三、誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖21數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖21數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。在圖21中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。如果10％誤差不符合要求一般的做法有： ?增大二次電纜界面積（減少二次阻抗） ?串接同型同變比電流互感器（減少互感器勵磁電流） ?改用伏安特性較高的繞組（勵磁阻抗增大） ?提高電流互感器變比（增大勵磁阻抗）圖21誤差曲線計算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 電流 U 電壓N＝1 (1A 額定電流) I 電流N＝5 (5A 額定電流) Z2 CT二次側阻抗P＝20 （5％誤差曲線 ） K＝19（5％誤差曲線.1A 5A 額定電流）P＝10 （10％誤差曲線 ）K＝9 （10％誤差曲線.1A 5A 額定電流）

萊蕪互感器綜合測試儀 試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖10，PT勵磁特性參數設置界面3）、PT（勵磁）測試結果操作說明，請參考CT測試結果說明9.2、PT變比極性試驗 1）參數設置：測試界面見圖11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖11，PT變比極性測試界面 9.4、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖12），設置好設定電壓值：0～3000V。2）、實驗：被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖12，PT交流耐壓測試界面 十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖13），根據需要選擇“勵磁”、“變比極性”、“退出”等測試選項，選定測試項目后，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖13 數據查詢界面

萊蕪互感器綜合測試儀誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖45數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖45數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5％誤差曲線即n/ZL曲線為圖9所示曲線。在圖45中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。

萊蕪互感器綜合測試儀在測試時，總是保持互感器高壓側的一個端子接地。不要將其它物體插入通風口或是輸入/ 輸出口。在將測試儀置入運行前，檢查測試儀是否有可見的損壞。不要在多雨或潮濕氣候下操作測試儀。不要在易爆氣體或蒸汽存在的環境下操作測試儀。在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的允許電源。當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，并損壞連接的互感器者是測試儀！面板上的輸入/ 輸出插口的接線只能用帶有4 mm2 “香蕉”插頭和塑料外殼的電纜。不要站在靠近或正在連接頭的下面，夾鉗可能跌落砸傷。如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。注意： 1、為了人身及設備，使用前請詳細閱讀說明書，并嚴格參照要求規范操作。2、試驗前請將儀器可靠接地。3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。4、CT變比極性試驗時，應將不檢測的二次繞組短接。5、做PT伏安特性試驗時，一次繞組的零位端接地。6、實驗中嚴禁觸碰所有測試端子。本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。

萊蕪互感器綜合測試儀誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖45數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖45數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5％誤差曲線即n/ZL曲線為圖9所示曲線。在圖45中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。
