以下是:安徽六安二次壓降負載測試儀-雷電沖擊發生器原料層層篩選的圖文介紹



安徽六安二次壓降負載測試儀主要由廠家設置一些初試出廠數據。第五章CT負荷測試說明5. 1接線圖單相CT負荷測試接線圖5. 2具體操作說明按接線圖接線后，打開儀器儀器，顯示主菜單按“確定”鍵進入主界面如圖，按“上下”“確定”鍵選擇到“CT負荷”如圖輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖如果需要存儲，長按數字鍵“2”后，按“確定”鍵即可?！狪：CT二次電流—R：CT二次負荷中的電阻分量—X：CT二次負荷中的電抗分量—COSφ：根據R,X算出的功率因數—U：—Z：U/I —Sn：U＊I—φ：根據R X算出二次負荷電流電壓之間的角度第六章 PT負荷測試說明6. 1接線圖單相PT負荷測試接線圖6. 2具體操作說明按接線圖接線后，打開儀器，儀器顯示主菜單圖按“確定”鍵進入主界面如圖按“上下”“確定”鍵選擇到“PT負荷”如圖，輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖如需要存儲，長按數字鍵“2”后，按“確定”鍵即可。—U：PT二次電壓；—G：PT二次負荷中的電導分量；—B：PT二次負荷中的電納分量；—φ：根據G,B算出的角度；—I：－Y:I/U—Sn：U＊I第七章 檢定方法7. 1CT負荷檢定接線圖檢定時可以使用互感器整檢臺，選擇阻抗測量回路即可，只需要TO TX短接后穿過鉗表。KD接電壓輸入（使用PT側黃色和黑色兩根7. 2PT負荷檢定接線圖檢定時可以使用互感器整檢臺，選擇導納測量回路即可。只需要KD短接后穿過鉗表。AX接電壓輸入（使用PT側黃色和黑色兩根線）。




天正華意電氣設備(六安市分公司)是安徽六安地區較早生產經營 三相交直流功率源的生產型企業，采用現代化管理方法，以質量控制求生存，以擴大品種謀發展，我公司主要生產 三相交直流功率源等產品。 公司深入開展企業內部的各項基礎管理工作，以提高技術為先導狠抓了質量，使企業享有很高的信譽，依靠嚴格的科學管理，雄厚的技術力量，上乘的質量，為用戶提供了滿意的 三相交直流功率源產品。 在激烈的市場競爭中以振興民族工業為己任，信譽為本，一如既往地竭誠為廣大用戶提供合格的 三相交直流功率源產品和服務。



安徽六安二次壓降負載測試儀也可以使用儀器配備的5V/3A交流電源適配器供電。三、測量接線1、Y型接線將Un接線端子（導線顏色為黑色）夾到要測量的電壓信號的零線上，U1，U2，U3電壓接線端子（導線顏色分別為黃，綠，紅色）夾到A,B,C三相相線上； 如只需測量一相電壓，將Un接線端子夾到零線上，U1接線端子夾到待測相線上；如測量兩相電壓，將Un接線端子夾到零線上，U1，U2接線端子夾到待測相上。電流鉗側面的箭頭標示了電流的流向。將I1，I2，I3電流鉗（鉗子線上的顏色圈依次為黃，綠，紅色）夾到A,B,C三相相線上；如只需測量一路電流，I1電流鉗夾到該路電流線上；如測量兩路電流，將I1，I2電流鉗夾到待測電流線上。2、△型接線將Un接線端子（導線顏色為黑色）夾到B相上，U1和U3電壓接線端子（導線顏色依次為黃，紅）夾到A相和C相上。電流鉗側面的箭頭標示了電流的流向。將I1，I2，I3電流鉗（鉗子線上的顏色圈依次為黃，綠，紅色）夾到A,B,C三相相線上基本操作說明1、儀表開機儀器在關機狀態下，長按 鍵約3秒鐘，儀表上電。儀表首先顯示“開機界面”約8秒，然后會切換到“主菜單頁面”,如下圖所示：2、儀表關機儀器在開機狀態下，長按 鍵約3秒鐘，儀表關機。

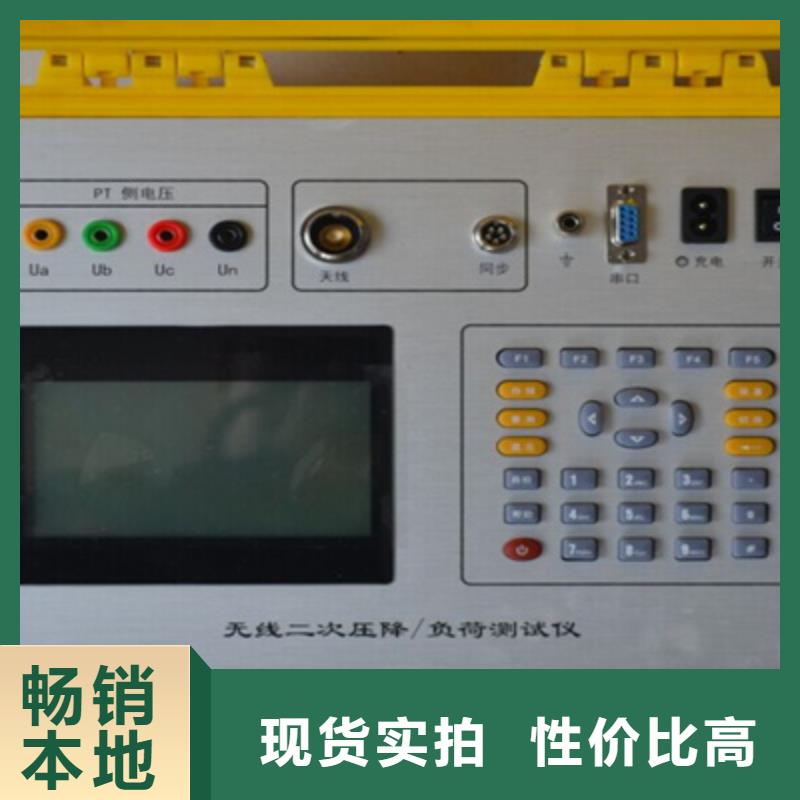

安徽六安二次壓降負載測試儀 主要技術指標環境條件溫度：－5℃～40℃相對溫度：＜95％（25℃）海拔高度：＜2500mm外界干擾：無特強震動、無特強電磁場2. 2 PT二次負荷測試時儀器主要技術指標1). PT二次負荷測試⊙導納測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電壓表頭：0.5％⊙電阻測量范圍：0.1Ω-50.0Ω⊙阻抗測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電流表頭：1％2. 3 CT二次負荷測試時儀器主要技術指標——阻抗測量范圍：0.1Ω—50.0Ω——阻抗測量準確度：X＝(2％×X＋2％×Y2個字)Y＝(2％×X＋2％×Y2個字)2個字——儀器的量化誤差電流表頭：1％第三章 面板說明①為充電接口②為充電中③為充電結束④為電量不足⑤為操作按鍵⑥為RS232通訊口⑦為鉗表電流輸入⑧PT側電壓輸入⑨液晶顯示器⑩為電源開關第四章 測試過程中需要注意事項4. 1 為了保證工作人員在現場試驗中的人身和電力系統發、供、配電氣設備的運行，必須嚴格執行DL409-1991《電業工作規程》。4. 2 電氣設備分為高壓和低壓兩種：高壓：設備對地電壓在250V以上者；低壓：設備對地電壓在250V及以下者；4.3 工作人員與帶電高壓設備的距離表1高壓設備帶電時的距離電壓等級（kV） 距離10及以下 0.7020—35 1.0044 1.2060—110 1.50154 2.00220 3.00330 4.30500 5.004. 4主界面介紹a)CT負荷：測試CT二次負荷。b)PT負荷：測試PT二次負荷。c)升級接口：程序升級接口，不對用戶開放。d)數據中心：可以瀏覽數據，刪除數據。e)出廠時間：出廠時間 f)廠家設置：該設置不對用戶開放，
