呂梁局部放電檢測儀局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。開機檢測：開機后系統自檢，確認各個檢測通道正常工作。設置參數：點擊【系統設置】，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。)連接設備：進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備背景檢測：連接HFCT傳感器，當信號保持穩定時按下【停止】按鍵，再點擊【記錄背景，記錄下背景值。接入傳感器：將HFCT傳感器卡在設備的接地線上，根據HFCT上的箭頭標識從高頻電流互感器的正面（有標牌面）穿入，背面穿出接地。號檢測：觀察所測波形是否具有周期性，并與背景信號比較，看是否有明顯變化)異常診斷：當通過波形模式檢測到異常信號時，應對局部放電進行診斷與分析，通過改變測量模式記錄和分析信號。9)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄模塊可查看對應的試驗數據，以供后期分析。10)生成報告：連接Ty數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。檢測流程1)設備連接：按照設備接線連接測試儀的各個部件，固定傳感器。2)開機檢測：開機后，系統自檢，確認各個檢測通道工作正常。3)設置參數：點擊【系統設置】通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對UHF測量過程進行詳細的參數設置。連接設備進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備。5)背景檢測：將UHF傳感器貼在接地的金屬體上（非測量源）。當信號穩定時按下【停止】按鍵，再點擊【記錄背景】記錄下背景值。可以根據背景值設置背景閾值以慮除噪聲干擾等)信號檢測：觀察檢測到的信號，如果發現信號無異常，保存少量數據，退出并改變檢測位置繼續下一點檢測；如果發現信號存在異常，則延長檢測時間并記錄多組數據，進入異常診斷流程。7)異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。8)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄】模塊可查看對應的試驗數據，以供后期分析。9)生成報告：連接數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。

呂梁局部放電檢測儀 測量原理暫態地電壓當配電設備發生局部放電現象時，帶電離子會快速地由帶電體向接地的非帶電體快速遷移，如配電設備的柜體，并在非帶電體上產生電流行波，且以光速向各個方向快速傳播。受集膚效應的影響，電流行波往往僅集中在柜體的內表面，而不會直接穿透金屬柜體。但是當電流行波遇到不連續的金屬斷開或絕緣連接處時，電流行波會由金屬柜體內表面轉移到外表面，并以電磁波形式向自由空間傳播，且在金屬外表面產生暫態地電壓。而該電壓可用專用的傳感器布置在開關柜外面進行測量。傳感器類似傳統的RF耦合電容器，其殼體可做絕緣和保護雙重功能，傳感器內部可感應出高頻脈沖電流信號。其測量原理圖如下檢測原理圖超聲波 局部放電發生前，放電點周圍的電場力絕緣介質的機械應力和粒子力處于相對平衡狀態。局部放電發生時電荷的快速釋放或遷移使電場發生改變，打破了平衡狀態，引起周圍粒子發生震蕩性機械運動，從而產生聲音或振動信號。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。該方法特點是傳感器與地理設備的電氣回路無任何聯系，不受電器方面的干擾，但在現場使用時容易受周圍環境噪聲或設備機械振動的影響。由于超聲信號在電力設備常用絕緣材料中的衰減較大，超聲波檢測法的檢測范圍有限，但具有定位準確度高的優點。局部放電產生的聲波的頻譜很寬，可以從幾十Hz 到幾MHz，其中頻率低于20kHz 的信號能夠被人耳聽到，而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小，推測放電的強弱。由于被檢測對象超聲傳輸介質不同，一般情況下開關柜使用空氣超聲傳感器，和變壓器使用接觸式超聲傳感器進行檢測。

呂梁局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照執行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因為操作控制方面的原因而使試驗回路很復雜。試驗回路高壓側的回路面積應盡可能的小試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的常用試驗回路”選擇。通常情況下選擇并聯法”測試回路。選擇合適的檢測阻抗（輸入單元），見附錄一檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電設備操作設備驅動程序安裝本系統在 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤p路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入系統。

呂梁局部放電檢測儀使用貯存條件1．海拔高度不超過2000米2．周圍空氣溫度-5℃＋40℃，空氣相對濕度不大于85％（＋20％），從一個環境換到另一個環境，溫差不得大于15％。3．無導電塵埃存在。4．無火災及爆炸危險品。5．不含有腐蝕金屬和絕緣的氣體存在。6．無劇烈振動和碰撞的場所。7．地面水平面不超過3度。8．電源電壓波形為正弦波，波形畸變率小于1％，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。9．設有一個可靠接地點，接地電阻小于0.5Ω四、技術參數1．局部放電量（絕緣筒式）A、10-120kV額定電壓（UH），在UH下局部放電量≤3-5PCB、250-300kV額定電壓（UH），在UH下局部放電量≤5PCC、350-750kV額定電壓（UH），在80％UH下局部放電量≤5PC，在UH≤10PCD、800KV-1500kV額定電壓（UH），在80％UH下局部放電量≤10PC2．串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％3．允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行4．單臺試驗變壓器阻抗為3％-12％，串接阻抗為5％-25％5．波形畸變率＜3％6．其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!

呂梁局部放電檢測儀數字式局部放電檢測儀是我公司推向市場的新一代數字智能儀器，該儀器在原有產品TH--210、TH--2020局部放電檢測儀的基礎上采用數據采集卡、嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口ARM中。實現從模擬到數字的跨越。二、 特點：1.采用8.0英寸DGUS屏，顯示更直觀，操作更方便。2.全觸摸屏操作，屏幕內存256M，無需旋鈕調節。3.可鎖定波形，方便觀察波形的細節。4.自動測量并顯示試驗電源時基頻率，無需手動切換。5.試驗數據可直接儲存在主機內，也可U盤導出打印。6.word文檔格式出具試驗報告。7.顯示方式：橢圓、直線、正弦。三、主要技術指標：1.檢測試品的電容范圍：6PF-250uF2.檢測靈敏度《0.02pc(電容50pf)3.橢圓掃描時基：50HZ、及任意頻率。（和試驗電源直接同步4.橢圓旋轉以30°為一檔，可作360°旋轉。5.放大器：3db低端頻率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任選。增益調節范圍＞120db。檔間增益差20±1db正負脈沖響應不對稱性＜1db。6.時間窗：窗寬0°-180°，窗位置可旋轉15°-180°。7.試驗電壓表:誤差＜±2﹪。8.重量：約12KG。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。

呂梁局部放電檢測儀 高頻脈沖電流法高頻脈沖電流檢測技術，在足夠?qū)挼念l帶范圍內，通過安裝在被測設備接地線上的穿芯式電流傳感器或鉗型電流傳感器，檢測PD的脈沖信號，也稱為高頻電流互感器方法。如通過在XLPE電纜接地線上或電纜本體上安裝高頻電流傳感器（HFCT），以耦合高頻脈沖電流流經通路上所產生的電磁場信號。HFCT高頻電流傳感器實際上是一種寬頻帶羅戈夫斯基線圈型電流傳感器，檢測頻帶通常在幾百kHz到幾十MHz，能夠有效地獲取PD信號。該電流傳感器主要由磁芯、線圈、金屬屏蔽盒等組成。磁芯采用耐磨耐蝕、高頻高導磁率、損耗小、穩定性好的磁性材料，由兩個半環經金屬屏蔽盒的閉合結構而形成圓環。金屬屏蔽盒為兩半環結構，尺寸稍大于磁芯，安放和固定磁芯，該屏蔽盒可屏蔽現場空間的干擾，以減少甚至避免現場測量PD時的干擾。在電力電纜局放檢測時，導線和金屬屏蔽之間由絕緣材料隔開形成分布電容，該電容只有幾百皮法，對高頻信號為良導體。因此，高頻的局放信號由分布電容對接地引線構成回路傳輸，在電纜接頭屏蔽接地線上安裝寬頻帶電流互感器（HFCT）可檢測到放電脈沖信號，并能夠確定局部放電的量值。

呂梁局部放電檢測儀聲電傳感器聲電傳感器為我公司技術人員根據改為多年研究局放的經驗研發生產的一種用于采集局部放電超聲波信號及電信號的傳感器。該傳感器抗干擾能力強、檢測靈敏度高、使用方便可靠。傳感器內置超聲信號收集器，能夠有效接收大范圍內的超聲局放信號，內置電場天線能夠有效接收局放產生的電場信號，通過內置高精度的放大濾波電路對信號進行處理，可以有效去除干擾雜波，確保檢測信號的真實性。尊敬的用戶：感謝您購買本公司局部放電巡檢儀。在您初次使用該產品前，請詳細閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告： 始終保持高壓部分與儀器、探頭和操作人員之間的距離。 嚴格遵守當?shù)匾?guī)則。 附近有雷暴天氣時，不得進行測量。 不得在爆炸環境中操作儀器或附件。 使用產品時，請按說明書規范操作。儀器電池報警后請關機充電。未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。儀器運輸時應避免雨水浸蝕，嚴防碰撞和墜落。

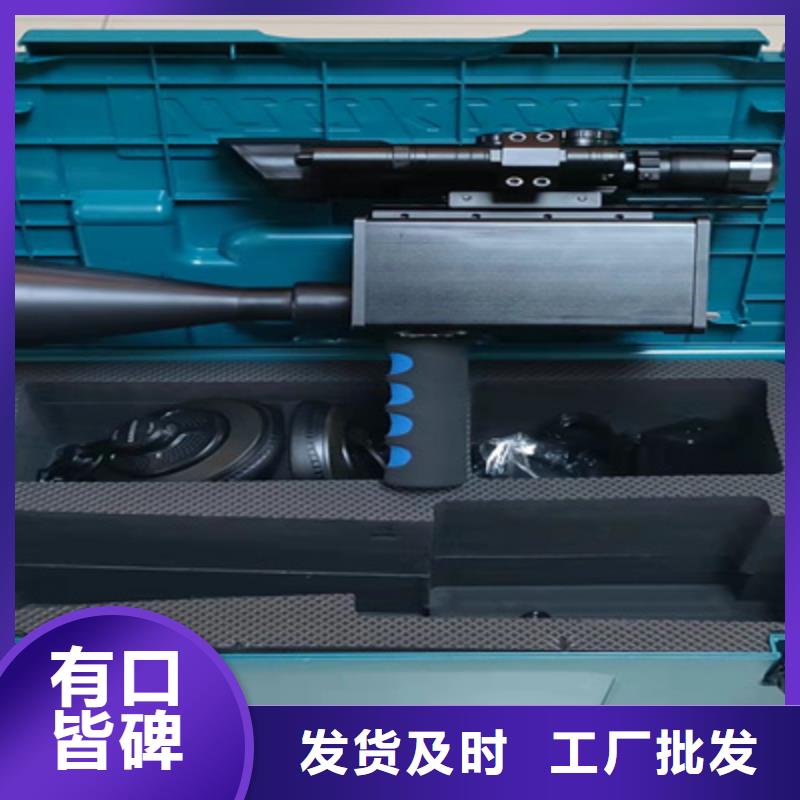

呂梁局部放電檢測儀手持式開關柜巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計，可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音。二、使用方法1、儀器的充電儀器實時顯示電量，當電量顯示較低時，應及時對儀器充電。在首次使用儀器之前，首先應該對儀器充電。一般完成充電所需時間約為7小時，但如果儀器已經部分充電，則充電時間將會減少，具體參看電量顯示。另外，需要注意事項：（1）在充電過程中，務必關閉儀器開關。（2）當充電器已經插入后，切勿用儀器進行測量。2、儀器的開/關按下按鈕，接通儀器電源，開啟儀器；按下按鈕，儀器關閉。3、主界面儀器打開后會顯示如下主界面：?TEV波形顯示區域0028mv、-2dB(放電幅值顯示) 放電次數：0次數/秒（放電次數統計）嚴重程度：0（放電嚴重程度顯示）：交通顯示燈?ultra波形顯示區域0060mv、12dB(放電幅值顯示) 放電次數：10次數/秒（放電次數統計）嚴重程度：1640（放電嚴重程度）：交通顯示燈?波形圖（實時波形界面）?設置（設置界面）?柱狀圖（柱狀圖界面）4、Settings設置界面※TEV 設置（瞬時接地電壓設置）-即TEV參數設置顯示屏※ultra設置（超聲波設置）-即超聲波參數設置顯示屏（1）TEV 設定值的調整在TEV設置（瞬時接地電壓設置）、USS設置（超聲波設置）顯示屏中，使用“＋”與“-”按鈕來選擇你想要修改的設定值。所選用的數值會以高亮紅色顯示，按下保存＆退出（保存并退出）按鈕，修改值。Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限保存＆退出（保存/退出）-回到主設置菜單，并保存任何修改取消（取消）-取消以上設置，并恢復之前設置（2）ultra 設定值的調整Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限A：出廠設定Save＆Exit（保存并退出）-回到主設置菜單，并保存任何修改Cancel（取消）-取消以上設置，并恢復之前設置設置方法同上
