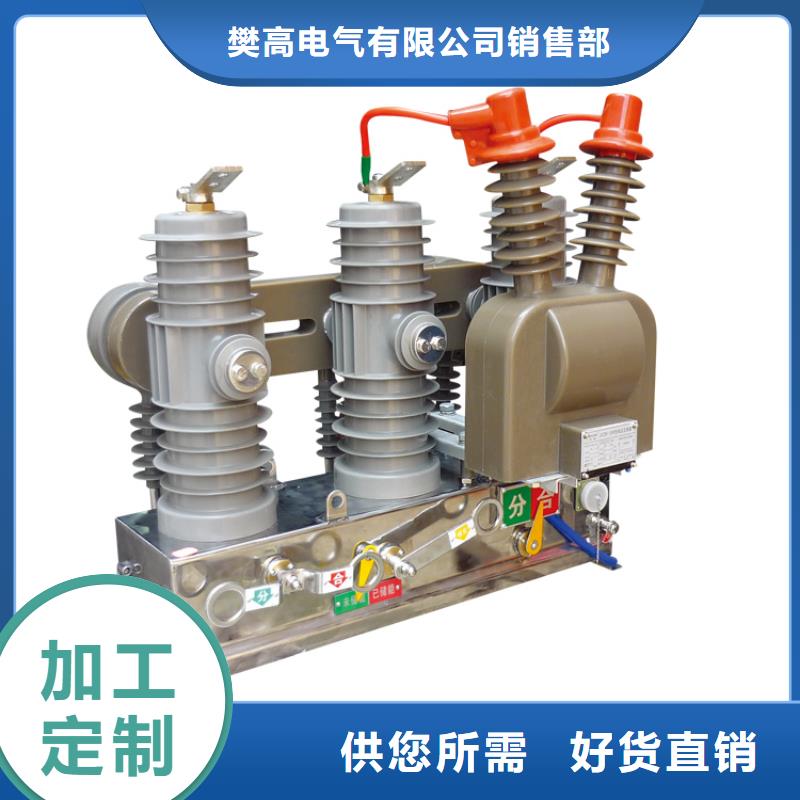

 [真空斷路器"因其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空而得名其具有體積小，重量輕，適用于頻繁操作，滅弧不用檢修的優點，在配電網中應用較為普及，真空斷路器是3-10kV，50Hz三相交流系統中的戶內配電裝置。
  真空斷路器處于合閘位置時，其對地絕緣由支持絕緣子承受，一旦真空斷路器所連接的線路發生 接地故障，斷路器動作跳閘后，接地故障點又未被，則有電母線的對地絕緣亦要由該斷路器斷口的真空間隙承受各種故障開斷時。
  壓力低于一個大氣壓的氣體稀薄的空間，稱為真空空間，真空度越高即空間內氣體壓強越低，真空度的單位有三種表示方式:托(即1個mm柱高)，毫巴(103bar)或帕(帕斯卡:Pa)，(1托=131，6Pa，1毫巴=100Pa)我們通常所說真空滅弧室內部的真空度要達10-4托是指滅弧室內的氣體壓強僅為"萬分之。
  亦即是1，31x10-2Pa，"派森定理"亦有譯為"巴申定律"，是指間隙電壓耐受強度與氣體壓力之間的關系，圖1表示派森定理的關系曲線呈"V"字形，即充氣壓力的增加或降低，都能提高極間間隙絕緣強度，其擊穿機理至今還不清楚。

1 操作人員應初步了解產品的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。 2 產品在安裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。帶隔離開關的斷路器安裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。 3 產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。 4 斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安裝。 5 斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安裝在專用鋼架上。安裝示意圖見圖9。 6 產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。 7 斷路器底部的干燥劑為細孔硅膠，在其顏色變成淺黃時需更換。也壓開關柜中電力互感器概述互感器是一種特殊的變壓器，分為電壓互感器和電流互感器二類。電流互感器是將一次系統中的大電流，按照比例變化成適合通過儀表或繼電器等二次設備，額定電流一般為5A或1A的小電流。互感器的作用是使測量儀表、繼電器等二次與高壓設備隔離，確保人身，并能有效地避免電路中短路電流直接通過測量儀表和繼電器，使其不受大電流的沖擊而破壞，另外還可進行遠距離測量。為了確保互感器的正常運行，應進行間隔性的檢測試驗。對運行中的互感器絕緣電阻的檢測試驗一般間隔1-2年，目的是檢查其絕緣是否老化，互感器是否受潮。一次線圈用2500V搖表，二次線圈用1000V或2500V搖表搖測，非被測量相繞相應接地，測量還應考慮空氣的溫度，套管表面臟污對絕緣電阻的影響。溫度變化對絕緣電阻的影響很大，測量時應記錄下準確的溫度進行比較。對運行中的互感器的交流耐壓檢測周期一般為1-3年，試驗時二次繞組要短接。電力互感器，在高壓開關柜中是一個極其重要的一次元件，電力配電室的運行人員應在大修或交接時，按電力標準，參考上述方法去檢修和維護它。二、我國高壓開關柜的現狀在我國輸配電系統中，經過20多年的努力發展，現在我國的電力系統中高壓開關柜中幾乎全部使用SF6斷路器和真空斷路器。目前我國以40kV電壓等級為界，40kV以上高壓開關全部使用SF6斷路器，40kV以下以真空斷路器為主。可根據當?shù)氐臍夂驐l件定期更換

結果表明，屏蔽罩電位與真空度具有一定的對應關系，并可以通過真空斷路器外電場電位的測量來反應；真空斷路器外電場電位在壓強小于10-2 Pa 時的變化十分弱，而在大于10-2
Pa 時電位有較明顯的變化。并通過實驗室模擬測量實驗，進一步驗證了該結果的正確性。本文的分析結果給出了真空斷路器外電場電位隨真空度變化的規律，對基于屏蔽罩電位法在線測量真空斷路器真空度具有一定的指導意義。  真空斷路器是一種借助真空的良好熄弧性能來實現大電流開斷的開關裝置。與傳統的空氣開關、油開關相比，真空斷路器有開斷可靠、故障率低、維護量少、結構緊湊等優點，這使它逐漸在輸配電系統中，特別
是在中壓領域得到了廣泛的運用。  作為一種以真空為熄弧環境的開關，真空斷路器內真空度的高低是其重要的一個參數。然而，由于內部組件放氣、密封口漏氣以及密封組件滲氣的存在，運行中的真空斷路器內部真空度會隨著工作時間的推移而下降。當真空度下降到一定程度時，其開斷性能就會得不到保證，這不僅會造成本身設備的損壞，還可能引起整個電網的故障。因此，對真空斷路器真空度的檢測顯得很有必要。真空斷路器真空度的
檢測方法分為離線檢測與在線檢測。在線檢測憑借其操作簡單，工作量少，實時性好等優點受到了人們的青睞。  目前常用的在線檢測方法有耦合電容法、光電變換法、旋轉式探頭法、比例差分探頭法和電磁波檢測法，其中耦合電容法、光電變換法和旋轉式探頭法均是基于屏蔽罩電位的真空度在線檢測方法，所以對真空斷路器屏蔽罩電位的研究成為了真空斷路器真空度檢測研究中的一個熱點。文獻通過搭建實驗系統對不同壓強下的屏蔽罩電
位進行了測量，得出了滅弧室內部壓強大于0.1 Pa 時與屏蔽罩上交直流電位的對應關系。文獻通過物理數學模型建立了真空滅弧室內氣體壓強與相對介電常數間的關系，對滅弧室真空度和相對介電常數的關系進行了研究，得出了兩者之間的對應關系，真空技術網認為這為進一步分析真空滅弧室真空度和屏蔽罩電位聯系機理提供了新思路。  為了進一步探索高真空度下，滅弧室真空度與屏蔽罩電位及周圍電場間的關系，本文借助于有
限元分析軟件ANSYS對不同壓強下的真空斷路器滅弧室屏蔽罩及其周圍電場進行仿真分析

)磁吹斷路器。斷路時， 利用本身流過的大電流產生的電磁力將電弧迅速拉長而吸人磁性滅弧室內冷卻熄滅。高壓斷路器斷路器在電力系統中起著兩方面的作用：一是控制作用，即根據電力系統運行需要，將一部分電力設備或線路投入或退出運行；二是保護作用，即在電力設備或線路發生故障時，通過繼電保護裝置作用于斷路器，將故障部分從電力系統中迅速切除，保證電力系統無故障部分的正常運行。高壓斷路器的類型很多，但就其結構來講，都是由開斷元件、支撐絕緣件、傳動元件、基座及操動機構五個基本部分組成。開斷元件是斷路器的核心元件，控制、保護等方面的任務都需由它來完成。其他組成部分都是配合開斷元件，為完成上述任務而設置的。斷路器按其所采用的滅弧介質，可分為下列幾種類型：（1）油斷路器：采用變壓器油作滅弧介質的斷路器，稱 為油斷路器，如斷路器的油還兼作開斷后的絕緣和帶電部分與接地外殼之間的絕緣介質，稱為多油斷路器；油僅作為滅弧介質和觸頭開斷后的絕緣介質，而帶電部分對地之間的絕緣介質采用瓷或其他介質的，稱為少油斷路器。主要用在不需頻繁操作及不要求高速開斷的各級電壓電網中。（2）六氟化硫（SF6）斷路器：采用具有優良滅弧性能和絕緣性能的SF6氣體作為滅弧介質的斷路器，稱為SF6斷路器，在電力系統中廣泛應用。適用于頻繁操作及要求高速開斷的場合，在我國在7.2—40.5選用SF6斷路器，特別是126KV以上幾乎全部選用SF6斷路器。但不適用于高海拔地區。（3）真空斷路器：利用真空的高介質強度來滅弧的斷路器，稱為真空斷路器，現已大量應用在7.2—40.5KV電壓等級的供（配）電網絡上也主要用于頻繁操作及要求高速開斷的場合，但在海邊地區使用時，應注意防凝露，因?yàn)闀箶嗦菲鳒缁∈覝缁∧芰ο陆怠?br>
