欽州異頻線路參數測試儀測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：如圖3—1—。功 能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、接地接線柱安裝位置：如圖3—1—。功 能：儀器保護接地；注 意：儀器內部自帶接地保護裝置，測試中應當保證接入可靠地網；3.9、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.10、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.11、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板

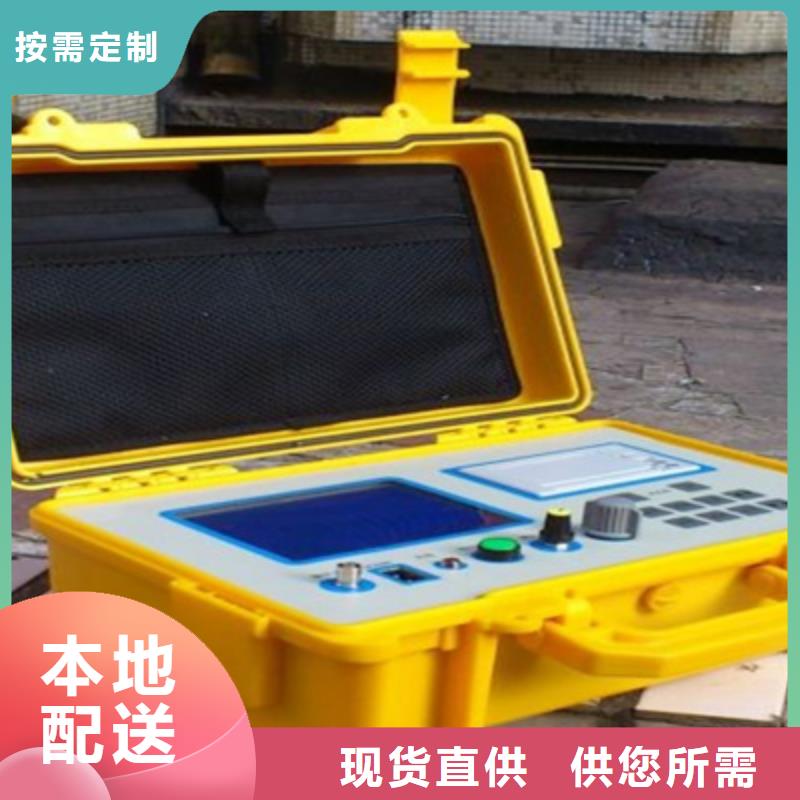

?欽州異頻線路參數測試儀操作簡單外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。?海量數據存儲儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。?全觸摸超大液晶顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。儀器整體外觀圖圖1-1 儀器外觀二 主要技術參數1使用條件-20℃ ~ 50℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4電源輸出輸出電壓AC300V電壓精度0.5％電流精度0.5％輸出電流8A輸出頻率45Hz、55Hz5測量范圍電容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6測量分辨率電容0.0001μF阻抗0.0001Ω阻抗角0.0001°7測量準確度電容： ≥1μF時，±1％讀數±0.01μF；＜1μF時，±2％讀數±0.01μF；電阻： ≥1Ω時，±1％讀數±0.01Ω；＜1Ω時，±2％讀數±0.01Ω；阻抗角： ±0.2°（電壓＞1.0V）； ±0.3°(電壓:0.2V~1.0V)；8干擾電流小于40A9尺寸 重量435＊330＊390（主機） 11kg435＊330＊390（電源箱） 46kg10存儲器大小200 組 支持U盤數據存儲三 面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、輸入電源開關9、電源輸入插座（AC220）10、打印機3.1、緊急停止按鍵安裝位置：

<欽州>天正華意電氣設備有限公司 線路泄漏電流檢測儀2023實時更新(/咨訊)
線路泄漏電流檢測儀2023實時更新(/咨訊) <欽州>天正華意電氣設備有限公司

欽州異頻線路參數測試儀當無線通訊失敗時，顯示“通訊失敗”，多臺接收機地址錯誤時，顯示“通訊地址錯誤”；當鉗表欠壓或本機欠壓時，會顯示“鉗表欠壓”或“本機欠壓”。1.3.4 參數設置相關說明：（1）、箭頭在“檢測異頻電流”狀態時，按“取消”鍵顯示“參數校正密碼”（包括本機和鉗表版本）。（2）、通過上下按鍵修改密碼000為001，進入“參數設置”。（3）、通過上、下、確認和取消按鍵等修改本機地址、背光顯示和異頻門限等參數。2 單線接地故障點巡查使用前確保巡查裝置各儀器電量足夠2.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態）。此功能也可以檢測正常運行線路的負荷電流。2.2 單線接地故障點定位（1）、在信號發生裝置關機狀態下，將掛鉤拉閘桿接入故障線路（同時接入三相），打開裝置電源，選擇進入“輸出異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間。（2）、建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。 （3）、檢測完成，關閉所有設備電源，對信號發生裝置進行充電。

<欽州>天正華意電氣設備有限公司 線路泄漏電流檢測儀2023實時更新(/咨訊)

欽州異頻線路參數測試儀DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。?操作簡單外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。?海量數據存儲儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。?全觸摸超大液晶顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。儀器整體外觀圖圖1-1 儀器外觀二 主要技術參數1使用條件-20℃ ~ 50℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4電源輸出輸出電壓AC300V電壓精度0.5％電流精度0.5％輸出電流8A輸出頻率45Hz、55Hz5測量范圍電容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6測量分辨率電容0.0001μF阻抗0.0001Ω阻抗角0.0001°7測量準確度電容： ≥1μF時，±1％讀數±0.01μF；＜1μF時，±2％讀數±0.01μF；電阻： ≥1Ω時，±1％讀數±0.01Ω；＜1Ω時，±2％讀數±0.01Ω；阻抗角： ±0.2°（電壓＞1.0V）； ±0.3°(電壓:0.2V~1.0V)；8干擾電流小于40A9外型尺寸500（L）×400（W）×450（H）10存儲器大小100 組 支持U盤數據存儲11重 量55 Kg

<欽州>天正華意電氣設備有限公司 線路泄漏電流檢測儀2023實時更新(/咨訊) 線路泄漏電流檢測儀2023實時更新(/咨訊) <欽州>天正華意電氣設備有限公司

欽州異頻線路參數測試儀 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。

欽州異頻線路參數測試儀主要技術性能1.本測試儀采用筆記本電腦為數據處理終端，具有觸摸式液晶屏幕顯示，畫面清晰、色彩均勻，波形處理功能強大。由于采用先進的波形處理算法，能較真實地反映現場實測波形，使操作者能可靠地分析各種故障波形。2.先進的軟件設計使人機對話更為友好，僅用觸摸筆操作便能完成所有功能設置，全部漢字提示，操作十分簡單，各種文化層次的人都能很快熟練掌握。3.能檢測110KV、35KV以及10KV等級的架空輸電線路的瓷瓶擊穿引起的閃絡性故障、泄漏性高阻故障及短路、斷路故障，并給出故障距離數，其誤差一般不會超過正負一個桿塔的范圍。4.具有完善的波形處理功能，能將所采集的波形任意選擇顯示、左右平移。這樣便更有利于對特殊故障波形特征拐點的判斷。5.本機面板上設有工作狀態指示燈，可以提醒用戶當前系統是處于低壓脈沖法工作狀態還是處于高壓閃絡法狀態，便于用戶對系統進行監控。三、主要技術指標1.測試對象及適應故障類型：主要測試110KV、35KV包括10KV高壓輸電線路所出現的高阻泄漏性故障，高阻閃絡性故障，斷路故障及短路故障2.測試方法：脈沖測距法和沖擊高壓閃絡測距法3.測試距離：大于150Km4.根據輸電線路的長度可選擇三種測試方式：短距離測試；中距離測試及長距離測試5.取樣方法：電流取樣法6.粗測精度：相對誤差小于5‰，誤差10Km時小于50m7.具有現場測試波形儲存功能：儲存波形的數量僅受電腦內存能力的限定。并能隨時調出屏顯以提供資料分析與對比。

<欽州>天正華意電氣設備有限公司 線路泄漏電流檢測儀2023實時更新(/咨訊) <欽州>天正華意電氣設備有限公司

欽州異頻線路參數測試儀若線路是短路故障，所顯示曲線與正弦曲線相似，既A的值隨著頻率的爭加由小向大再向小變化（見線路短路時駐波比與頻率的關系圖）。若線路是開路故障，所顯示曲線與余弦曲線相似，既A的值隨著頻率的爭加由大向小變化（見線路開路時的駐波比與頻率變化的關系圖）。根據波的傳輸理論和理論公式可知，當故障點離測試點距離越近，在注入點出現個駐波波谷時的頻率f0越高。當故障點距離太近時可能測量不到f0的值，當故障點離測試點距離太遠時f0的值可能只有幾百赫茲，我們所測到的可能不是駐波點而是第二、第三駐波點，當曲線波形中駐波點所示故障距離大于50kM時，可通過距離檔位按鈕選擇大于50kM的檔位來進行的測量。七、誤差的修正本儀器程序中的架空線路波速是固定的，對于不同參數的架空線路，其波數與給定波速會有一定偏差。因此，對于不同參數的架空線路，測出的距離也有一定偏差；但這一偏差可通過下列兩種辦法進行修正。1.根據對具體線段參數測試，修改程序中架空線路的波速參數，以保證測量精度。本方法適用于同一電壓等級線路參數基本一致的用戶。此項工作由架空線廠家與用戶配合進行。2.用戶用SH333儀器對已知長度L0的線路測量時，分別測量非故障相長度L1和故障相長度L2，可通過下列公式得到故障距離。Lx＝L0×L2/L1八、注意事項1.儀器中的蓄電池為全密封型，可以任意放置。2.關上電源開關，將220V市電由所配充電線引入充電插口就可進行充電，充電時間為12小時。3.為了延長電池壽命使電池達到使用效果，應每月進行充放電一次

欽州異頻線路參數測試儀首先用脈沖測距法（低壓脈沖法）測量線路全長。本方法適用于對輸電線路的全長、開路故障和短路故障的測試。凡是輸電線路相間或相地的絕緣電阻降至線路的特性阻抗（大約等于400Ω），甚至直流電阻為零的故障均為低阻或短路故障。凡是相對地電阻無窮大或雖與正常的絕緣電阻相同，但電壓卻不能饋至用戶端的故障均為開路故障，或稱斷路故障。測試前，將Q9線與主機輸出Q9座相連，Q9線的紅夾子與輸電線路的一相相連，黑夾子與系統地相連。2.根據被測輸電線路的長度，選擇脈沖長度一般情況下：＜5Km選取“短距離” 5～10Km選取“中距離”＞10Km選取“長距離”3. 按一下“測試”鍵，測試屏右下角將彈出一個采樣菜單，待完成條結束，屏幕將顯示測試的特征波形，并且不斷地重復采樣顯示。在重復采樣的過程中可適當調節“主機”的“輸入振幅”電位器，直到回波拐點清晰為止。由于輸電線路上有較強的感應電壓（可能有數百上千伏），在用低壓脈沖法進行測量時，儀器不能直接用夾子線夾在故障相上。如果直接接入線路，將因為線路上的感應電壓使一起的輸入電路燒毀。的辦法是先用接地線將相線短路，線路故障測試儀的紅夾子經過一個0.1微法/5KV的隔離電容器再接到故障相上，撤掉短路線，就可正式進行測試了。

<欽州>天正華意電氣設備有限公司 線路泄漏電流檢測儀2023實時更新(/咨訊)

欽州異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

<欽州>天正華意電氣設備有限公司

欽州異頻線路參數測試儀連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。2，選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因為報告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。

<欽州>天正華意電氣設備有限公司 線路泄漏電流檢測儀2023實時更新(/咨訊)

欽州異頻線路參數測試儀阻抗測量： 試驗儀器：儀器名稱型號編號生產廠家技術參數試驗環境：環溫:濕度:正序阻抗測量（全長：KM） ＋j 正序阻抗（Ω）正序電阻（Ω）正序電抗（Ω）正序電感（H）全長測量值每KM換算值零序阻抗測量（全長：KM） ＋j 零序阻抗（Ω）零序電阻（Ω）零序電抗（Ω）零序電感（H）全長測量值每KM換算值正序電容測量（全長：KM） ＋j 正序阻抗（Ω）正序電阻（Ω）正序容抗（Ω）正序電容（H）全長測量值每KM換算值零序電容測量（全長：KM） ＋j 零序阻抗（Ω）零序電阻（Ω）零序容抗（Ω）零序電容（H）全長測量值每KM換算值（五）試驗結論及分析批準: 復審:初審: 試驗:附錄B：隨機配件序號名 稱數量1主機1臺2電源箱1臺3主機底座1個4附件箱1個5主機與電源箱防誤插連接線（紅色）2根6測試輸出線/電壓輸入線（帶附套）3組7地線（0.5M/連接主機與電源箱）1根8地線（4M）1根9AC220V電源線1根10使用說明書1份11出廠合格證1份12打印紙1卷13U盤1個14保險管備用備用注意：具體隨機配件視出貨型號的差異可能有所不同。

線路泄漏電流檢測儀2023實時更新(/咨訊) <欽州>天正華意電氣設備有限公司

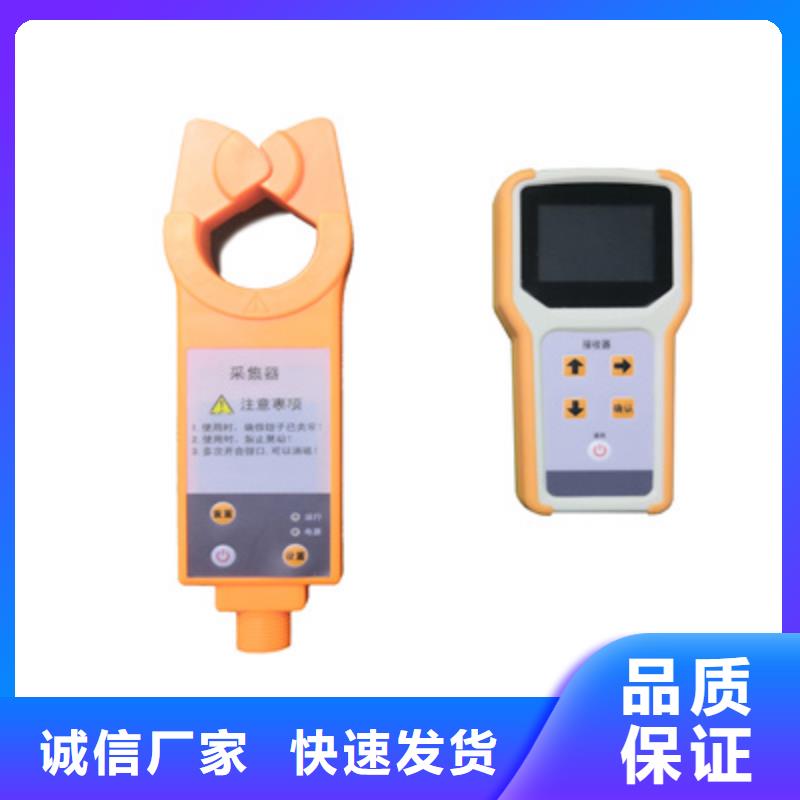

欽州異頻線路參數測試儀它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。

<欽州>天正華意電氣設備有限公司

欽州異頻線路參數測試儀工作條件：溫度 －10～＋45℃，相對濕度 80％，大氣壓力 750±30mmHg四、儀器的配套裝置：1. 測試儀主機 1臺2. Q9頭測試線 2根3．加長線25米 1根 4．220V電源線 1根5. 電流取樣盒 1個6. 使用說明書 1本五、儀器工作原理的簡要說明1.儀器組成框圖系統說明：本測試儀由特征信號取樣處理器（主機）及通用筆記本電腦組成一個完整的輸電線路故障檢測系統。由專用軟件完成高壓輸電線路常見故障的測試工作，較準確地測量并顯示出故障點距測量端的距離。操作簡單，查找故障極其方便。是高壓輸電線路管理維護部門不可或缺的測量設備?；诶走_測距原理，根據輸電線路的故障性質可選擇不同的測試方法。一般來說，對于輸電線路的斷路、金屬性接地故障采用“脈沖測距法”。而對于常見的絕緣瓷瓶故障所表現的高阻泄漏性故障及高阻閃絡性故障，必須利用高壓發生器提供一定幅度的沖擊高壓，迫使故障點閃絡放電，形成單次高速閃絡波形，即通常所說的“沖擊高壓閃絡測距法”。本機采用超高速A/D數模轉換電路及單片機管理系統，首先將測試到的單次特征波形變成數字信號，再由筆記本電腦內專用數據處理程序對數據信號進行分析，并實時在屏幕上顯示出測試結果來。我們還可以利用計算機的強大功能對顯示的波形進行存儲、任意壓縮擴展、位移等。由于界面十分友好，全中文菜單提示，觸摸屏操作，相當簡單。2.測試原理輸電線路故障一般可分為三大類：低阻、短路，斷路，及高阻故障。

<欽州>天正華意電氣設備有限公司 線路泄漏電流檢測儀2023實時更新(/咨訊)

欽州異頻線路參數測試儀輸電線路故障距離測試儀一、用途輸電線路故障距離測試儀是用于架空輸電線路發生性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。該儀器適用于35kV及以上各電壓等級的架空輸電線，當發生性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。本儀器必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直兩用，具有圖形和數字顯示功能，操作方便。二、原理 根據波的傳輸理論，波在架空線路上傳播遇到開路或短路點時，會發生反射，在線路上產生駐波。波的頻率不同，駐波波峰波谷出現的位置則不同。通過改變波的頻率，可使波的波谷正好出現在信號的注入點。由于架空線路波速是固定的，在已知波速的情況下，就可以計算出線路的長度。設： f: 注入的信號頻率；v: 注入的信號沿線路傳輸的速度；: 注入信號的波長；L: 線路長度；因為: f×＝v由理論公式推導，可得出:對于末端短路的線路，當注入的信號頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的一半，即: L＝ /2＝0.5V/F。對于末端開路的線路，當注入信號的頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的四分之一，即: L＝/4＝0.25V/F。據這一結論，就可以計算出故障距離。本儀器帶有測頻電路及對駐波波谷進行檢測的模塊，可檢測出發生駐波時的頻率，再根據已有的各電壓等級下的波速，換算出發生故障的點到測量點之間的距離L。由于本儀器帶有數據記憶電路，對測量出的各頻率下的數據進行記錄，可在測試完成后進一步分析。
