唐山工頻高壓局放試驗裝置 操作方法1、打開包裝箱，將儀器取出。2、取出耳機，將插頭插入耳機插孔。3、測試（1）按開機鍵，屏幕顯示圖3字樣，如果顯示屏顯示電壓不足，應先充電，然后再使用。（首次充電不少于12小時）（2）、調靈音量，首先將主機面板上音量調節到合適程度。（3）、將偵測器上的望遠鏡對準要檢測的絕緣子或其他高壓電氣設備（如高壓開關等）進行偵測，如耳機中出現“咔嚓咔嚓”的放電音，且液晶顯示器顯示數字，說明該絕緣子性能不好，若“咔嚓”聲音很大，說明其損壞的程度已經很大，應重點注意。（4）、在線桿、變壓器附近檢測，應沿線桿或變壓器周圍對同一絕緣子或電氣設備做多點檢測，避免誤判。（5）、在變電站檢測時，如果放電地方多，放電量比較大，液晶顯示器數值較大，分辨不出大小，這時應將音量旋扭調至適當位置，以液晶顯示為主，耳機聲音為輔的原則進行定位檢測時，如望遠鏡對準該絕緣子時顯示的數值大，而偏離該絕緣子時數值變小或為零，說明該絕緣子有放電故障或絕緣下降，停電檢修時，應重點注意。（6）、為了節約電池電量，延長激光使用壽命，測試結束后，關掉激光開關與瞄準鏡內照明電源。

唐山工頻高壓局放試驗裝置 主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。（三）、GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓：100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

唐山工頻高壓局放試驗裝置 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。

唐山工頻高壓局放試驗裝置 概述TH-2020智能局部放電檢測儀是我公司推向市場的新一代數字智能儀器，該儀器在原有產品TH-2002、TH-2006局放儀的基礎上采用嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口RAM中。實現從模擬到數字的跨越。使用26萬色高分辨率-LCD數字液晶顯示模組實時顯示放電脈沖波形，配備VGA接口，可外接顯示器。與傳統的模擬式示波管顯示局部放電檢測儀相比有以下特點：1.彩色顯示器，雙色顯示波形，更清晰直觀；2.可鎖定波形，更方便仔細查看放電波形細節；3.自動測量并顯示試驗電源時基頻率，無需手動切換；4.配備VGA接口，可外接大尺寸顯示器；5.與示波管相比壽命更長。6.具有波形鎖定、打印試驗報告功能本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。

唐山工頻高壓局放試驗裝置校正脈沖發生器 用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照JF-2007多通道局部放電檢測儀3、檢測阻抗的選擇：適當的選擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

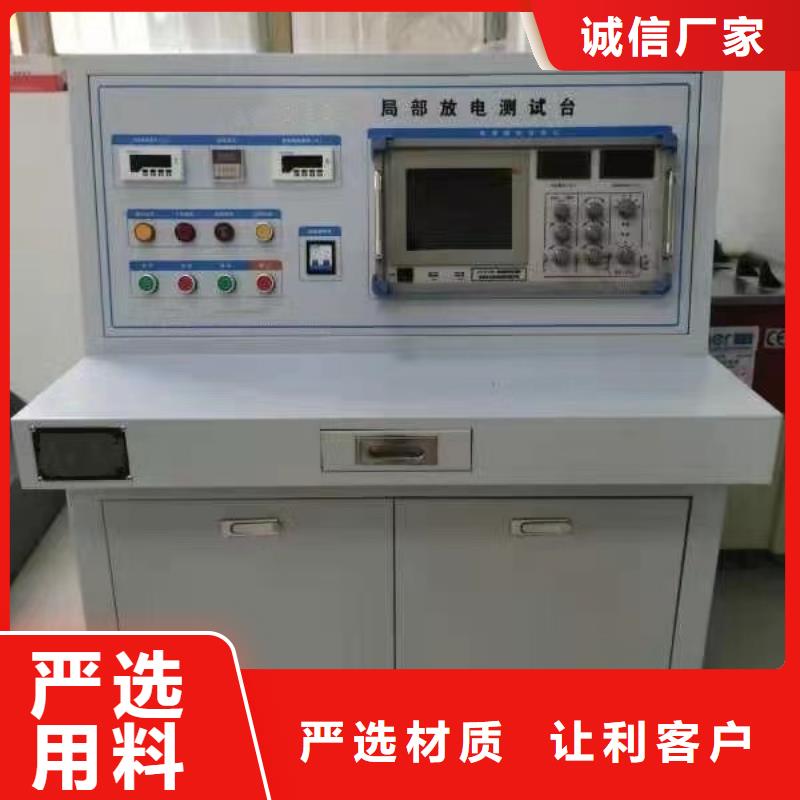

唐山工頻高壓局放試驗裝置 結構說明本儀器為標準機箱結構，儀器分前面板及后面板兩部分，各調節元件的位置及位置和功能見下圖說明。1、4：長按改變門窗的位置2、3：長按改變門窗的寬度5：時鐘設置按鈕6：按9號鍵鎖定后再按此鍵，即可打印試驗報告7：分壓比設置按鈕8：門開關，重復按可選擇左右門9：波形鎖定按鍵10：橢圓旋轉按鈕11：顯示方式按鈕12：取消按鈕A、B、C通道選擇旋鈕與后面板A、B、C測量通道相對應第五章 操作說明1、試驗準備：將機器后面板的三個開關都置于“關”的狀態（1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓用粗銅線（用編制銅帶）與試驗場地的接地妥善相接，輸入單元的接地短路片也要妥善接地。（2）根椐試品電容Ca，藕合電容Ck的大小，選取合適序號的輸入單元（表一），表一中調諧電容量是指從輸入單元初級繞組兩端看到的電容（按Cx和Ck的串聯值粗略估算）。輸入單元應盡量靠近被測試品，輸入單元插座經8米長電纜與后面板上輸入插座相接。

唐山工頻高壓局放試驗裝置 技術參數1．局部放電量（絕緣筒式）A、10-120kV額定電壓（UH），在UH下局部放電量≤3-5PCB、250-300kV額定電壓（UH），在UH下局部放電量≤5PCC、350-750kV額定電壓（UH），在80％UH下局部放電量≤5PC，在UH≤10PCD、800KV-1500kV額定電壓（UH），在80％UH下局部放電量≤10PC2．串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％3．允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行4．單臺試驗變壓器阻抗為3％-12％，串接阻抗為5％-25％5．波形畸變率＜3％6．其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!五、設備組成(僅供參考使用方法A、準備工作（1）選擇合適容量、電壓的電源（2）接線前將各設備合理就位，選擇好對周圍物體的絕緣距離。（3）按照項五設備組成圖選擇合適導線，正確接好每根連線。（4）接好各設備的接地線，特別注意接地點應為實際上的一點接地。B、開機前準備工作及手/自動操作程序（參照控制臺使用說明書）（1）復查A、“準備工作”中的（2）、（3）、（4）項（2）關閉試區大門（3）將控制臺手動/自動選擇開關24向左置于手動位置。（4）將耐壓時間繼電器P數碼撥盤撥至所需耐壓時間（如有1分鐘）。（5）將調壓速度調節旋鈕8逆時針旋到底。（6）用鑰匙將帶鎖開關22順時針旋轉90度，打開電源此時停止指示燈21和高壓側數字電壓表5，數碼管亮，指示控制柜已供電。（7）啟動按鈕20，此時20指示燈亮，和試品加壓10指示燈（如有一、二次開關柜應先合一次開關柜，再合二次開關柜）。（8）按升壓按鈕16，此時升壓指示燈16亮。

唐山工頻高壓局放試驗裝置 局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫（pc）表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。第二章局放測試的試驗系統接線。在了解了局部放電的基本理論之后，在本章我們的重點轉向實際操作，我們先介紹局部放電測試中常用的三種接法，隨后我們再介紹整個系統的接線電路，我們再分別介紹幾種典型的試品的試驗線路。

唐山工頻高壓局放試驗裝置 概述TH-2020智能局部放電檢測儀是我公司推向市場的新一代數字智能儀器，該儀器在原有產品TH-2002、TH-2006局放儀的基礎上采用嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口RAM中。實現從模擬到數字的跨越。使用26萬色高分辨率-LCD數字液晶顯示模組實時顯示放電脈沖波形，配備VGA接口，可外接顯示器。與傳統的模擬式示波管顯示局部放電檢測儀相比有以下特點：1.彩色顯示器，雙色顯示波形，更清晰直觀；2.可鎖定波形，更方便仔細查看放電波形細節；3.自動測量并顯示試驗電源時基頻率，無需手動切換；4.配備VGA接口，可外接大尺寸顯示器；5.與示波管相比壽命更長。6.具有波形鎖定、打印試驗報告功能本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。

唐山工頻高壓局放試驗裝置 概述TH-2020智能局部放電檢測儀是我公司推向市場的新一代數字智能儀器，該儀器在原有產品TH-2002、TH-2006局放儀的基礎上采用嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口RAM中。實現從模擬到數字的跨越。使用26萬色高分辨率-LCD數字液晶顯示模組實時顯示放電脈沖波形，配備VGA接口，可外接顯示器。與傳統的模擬式示波管顯示局部放電檢測儀相比有以下特點：1.彩色顯示器，雙色顯示波形，更清晰直觀；2.可鎖定波形，更方便仔細查看放電波形細節；3.自動測量并顯示試驗電源時基頻率，無需手動切換；4.配備VGA接口，可外接大尺寸顯示器；5.與示波管相比壽命更長。6.具有波形鎖定、打印試驗報告功能本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。
