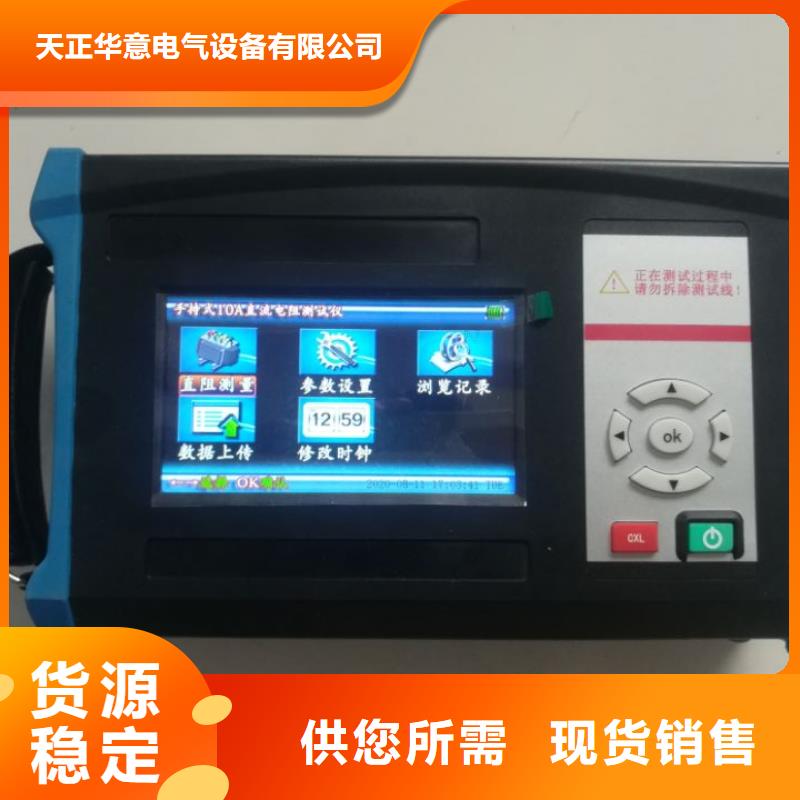

安徽蕪湖直流電阻測試儀2、使用條件：環境溫度：0℃~40℃環境濕度：≤85%RH工作電源：交流220V供電，插上充電器后可電池充電電源頻率：(50±1)Hz3、面板功能介紹下圖為面板示意圖： 液 晶 屏：顯示操作提示及測試數據復 位：測試完畢或中斷儀器工作啟 動：測試或者重復測試開 關：電源開關+I -I：電流端子+V -V：電位端子充 電 插 座：插上充電器后可電池充電接 口：USB接口4、開機界面顯示如圖一所示：圖一5、按數據測試進入以下界面，如圖二所示圖二試品型號：點擊 可編輯試品名稱（長可輸入16個漢字）；繞組溫度：點擊會彈出 可以設置溫度，點擊刪除，點擊確認，點擊返回；折算溫度：點擊會彈出 可設置溫度，點擊刪除，點擊確認，點擊返回；分接位置:點擊會彈出 設置，點擊刪除，點擊確認，點擊返回；測試相別：點擊在AB、BC、CA、AO、BO、CO、AmBm、BmCm、CmAm、 AmOm、 BmOm、CmOm、 ab、bc、ca、ao、bo、co之間循環；測試電流：點擊電流在AUTO、<20mA、40mA、200mA、1A、5A、10A之間循環；3、當選好電流后，點擊啟動測量，顯示“正在充電請稍候”進入測試狀態，幾秒后，就會顯示測試結果，如圖三所示圖三顯示測試結果后，可點擊直接切換分接位置，不需要返回主界面，切換分接位后耐心等待幾秒后出測試結果，下一步可本地存儲保存測試結果，也可點擊U盤存儲、打印；點擊返回主頁，返回主界面；4、在圖一中點擊數據管理，進入數據查詢界面，如圖四所示：圖四點擊可查詢歷史數據、刪除數據，也可U盤存儲、打印數據，點擊返回主頁，返回主界面;5、在圖一中點擊參數設置，進入參數設置界面，如圖五所示：圖五亮度調節：可根據現場環境，移動按鈕調節屏幕亮度語言設置：點擊按鈕可切換中/英文界面廠家設定：只有生產廠家可設置設置好點擊返回主頁，回到主界面6、在圖一中點擊時鐘修改，進入時鐘修改界面，如圖六所示：圖六點擊 設置日期和時間；
