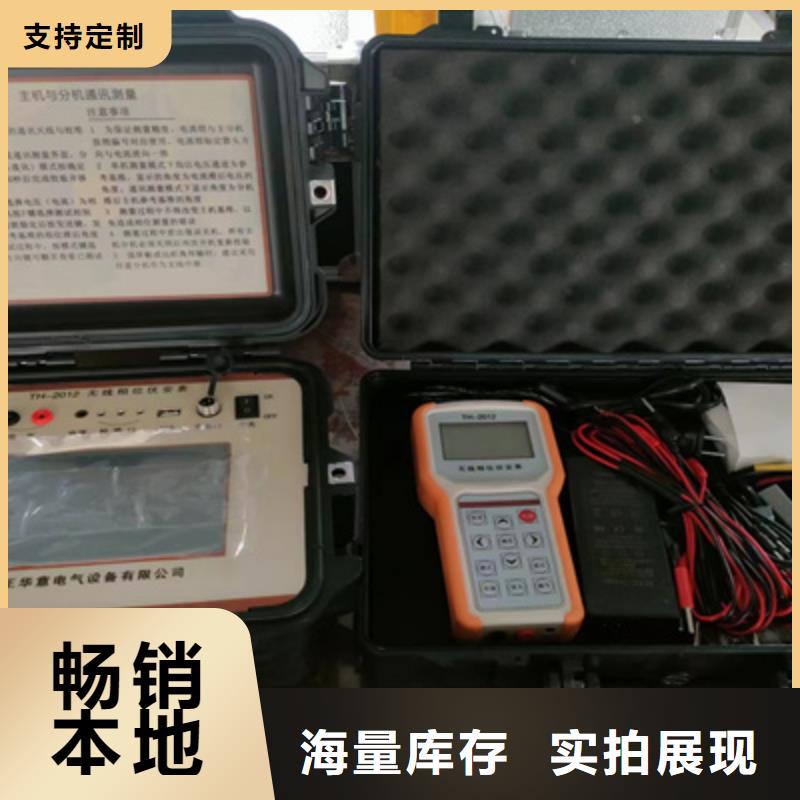

湘西無線核相器傳輸方式433MHz無線傳輸傳輸距離直線距離約160m顯示模式3.5寸真彩液晶屏動態顯示可掛線徑φ168mm的導線、電纜，或168mm×245mm的母排驗電范圍1V～550kV (50Hz/60Hz自動)頻率：45Hz～75Hz分 辨 力0.1Hz頻率精度±2Hz(電壓36V以上)感應強度調節驗電時，按左右箭頭鍵調節電場感應強度，左箭頭鍵減弱，右箭頭鍵增強，分100V、1000V、10Kv、100Kv幾檔，適合于線路密集的場所，開機默認100V檔，感應強。絕緣桿尺寸拉伸后長約5m；收縮后長約1m(5節)數據存儲9999組采樣速率1～2次/秒儀表尺寸鉤式驗電器：長寬厚310mm×270mm×52mm無線接收器：長寬厚250mm×100mm×40mm線路電壓60kV以下裸導線可以直接接觸測試；60kV以上裸導線必須采用非接觸測試，驗電器逐漸靠近被測導線即可。數據保持測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持退出功能按ESC鍵退出當前功能界面，返回上級目錄接觸驗電接觸驗電，只能掛在鉤式驗電器的A區數據查閱進入數據查閱模式后，箭頭鍵翻閱所存數據無信號指示當接收器沒有收到發射信號時動態顯示“無連接信號”字樣自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗電池電壓當電池電壓低于3.2V時，電池電壓低符號顯示，提醒充電 儀表質量鉤式驗電器：486g(含電池)接收器：1.45kg(含電池) 總質量：11.5kg(含絕緣桿和電池)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下無線干擾無433MHz同頻信號干擾絕緣強度絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)驗電器：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間)接收器：2000V/rms(外殼前后兩端之前)結 構防滴漏Ⅱ型

湘西無線核相器高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。測試時，嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，禁止。被測線路電壓超過600V時須連接絕緣桿使用。嚴禁用本儀表接觸測試超過35kV的裸導線或匯流母線(可接觸測試35kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。非接觸式核相：鉤式探測器逐漸靠近導線核相，不用接觸導線?？蓽y(cè)導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm。首次使用應對絕緣桿做耐壓試驗，必須使用合格的絕緣桿。請使用專配絕緣桿連接該儀表。儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。長時間不用儀表，請定期給電池充電或取出電池。更換電池，注意極性，若無法更換，請聯系廠家。拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。若本儀表及其他部件有損傷，請禁止使用。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。建議絕緣桿每年至少進行一次絕緣強度測試。一. 簡介無線高壓核相電流表又名全智能無線高壓語音核相儀、無線高壓核相器、無線高壓核相電流表等，由無線接收器、鉤式探測器、伸縮絕緣桿等組成。

<湘西>天正華意電氣設備有限公司 湘西值得信賴的 三相通流加壓模擬帶負荷繼電保護向量檢測裝置銷售廠家

湘西無線核相器35kV及以下裸導線，或110kV以下有絕緣外皮的導線直接接觸核相(帶絕緣桿操作)非接觸測量：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線(帶絕緣桿操作)輔助接地線測量：低于100V時，如果測量結果不穩定，則需要使用輔助接地線與接地點相連接增強信號驗電指示探測器“嘟--嘟--嘟”蜂鳴聲換檔自動換檔采樣速率2次/秒儀表尺寸探測器：長寬厚145mm×60mm×48mm接收器：長寬厚210mm×100mm×44mm背光有感應強度控制根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相數據保持測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持退出功能按ESC鍵退出當前功能界面，返回上級目錄無信號指示當接收器沒有收到發射信號時顯示“----”符號自動關機開機約30分鐘后，儀表自動關機，以降低電池消耗電池電壓當電池電量不足時：探測器：電源指示燈慢閃，提醒充電；接收端：電池電壓低符號顯示，提醒充電額定電流探測器：20mA max；接收器：200mA max儀表質量探測器：205g(含電池)接收器：395g(含電池)絕緣桿：0.5 kg(1根)總質量：5.6kg(含儀表箱)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干擾無特強電磁場；無433MHz 、315MHz同頻干擾絕緣強度絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)探測器：2000V/rms(外殼兩端之間)接收器：2000V/rms(外殼兩端之間)適合安規GB13398－92、GB311.1－311.6－8、3DL408－91標準和新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

<湘西>天正華意電氣設備有限公司 湘西值得信賴的 三相通流加壓模擬帶負荷繼電保護向量檢測裝置銷售廠家

湘西無線核相器 基本操作接收器和探測器都是按POWER鍵開關機。探測器開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，探測器電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃，提示探測器將自動關機，此時按POWER鍵探測器能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值＋1、-1、＋10、-10、＋100，-100，按ENTER鍵確認查閱所存數據。按ESC鍵退出當前目錄返回測量界面。進入數據刪除模式，選擇“是”按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。2．測試高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則，否則有電擊的危險，造成人身傷害或傷亡事故。

<湘西>天正華意電氣設備有限公司
湘西值得信賴的 三相通流加壓模擬帶負荷繼電保護向量檢測裝置銷售廠家

湘西無線核相器儀器自檢方法按下圖將發射器連接自檢測試線，發射器啟動，蜂鳴器鳴叫，紅綠兩指示燈交替閃爍。接收主機開機，在近程核相模式下顯示對應發射器信息，則發射器與主機工作均正常。提示：（1）自檢時兩發射器與接收主機的距離大于0.5米為宜。當距離小于0.2米時，可能只連接了1個發射器而主機顯示2個發射器信息。此現象為正常現象，不影響儀器使用。當2個發射器都接電時，儀器顯示不受短距離影響。（2）自檢測試線內部串有2M電阻，測試時人接觸鱷魚夾不會觸電。（3）自檢測試相位差為180度左右時，將任一自檢線插頭反轉，則相位差變?yōu)?度左右，反之亦然。六、近程核相1、高壓輸電線路核相（高壓核相）將X和Y發射器連接絕緣桿，同時掛接在高壓線路上，接收主機開機選擇近程核相模式，即可顯示并播報核相結果。原理圖如下：2、高壓開關柜帶電顯示器核相（低壓核相）將X和Y發射器彎鉤替換為尖頭端子，并插入帶電顯示器，再將接地線DC端插入發射器接地孔（也是充電孔），鱷魚夾接地，接收主機開機選擇近程核相模式，即可進行測量。發射器使用方法如下圖：提示：由于帶電顯示器的主要作用是顯示開關柜是否帶電，并非標準的核相點，且不同廠家、不同時期、不同標準的帶電顯示器會產生不同程度的移相問題，且?guī)щ婏@示器L1、L2、L3與母線的對應關系不一定正確，若核相結果異常則應在一次線路上進行核相。

<湘西>天正華意電氣設備有限公司

湘西無線核相器 技術規格功 能高低壓無線語音核相、頻率、相位、相序、驗電測試；環網柜核相電 源接收器： DC 7.4V可充鋰電池探測器： DC 3.7V可充鋰電池USB充電接口，連續工作約10小時傳輸方式315MHz、433MHz無線傳輸核相距離約160m 顯示模式3.5寸真彩液晶屏顯示量 程核相電壓等級：AC 1V～550kV 相位：0.0°～360.0°頻率：45Hz～75Hz分 辨 率0.1°；0.1Hz精 度相位：≤±10° (23℃±5℃，80％RH以下)頻率：≤±2Hz (23℃±5℃，80％RH以下)相別定性同相:－30°～30°；異相: 90°～150°和210°～270°語音功能同相、異相、X信號正常、Y信號正常等語音功能絕緣桿尺寸拉伸后長約3.2m；收縮后長約0.6m(可選購5米桿)數據存儲9999組核相方式接觸核相：35kV以下裸導線，或110kV以下有絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線。(帶絕緣桿操作)驗電指示探測器“嘟--嘟--嘟”蜂鳴聲換 檔自動換檔采樣速率2次/秒儀表尺寸探測器：長寬厚145mm×60mm×48mm接收器：長寬厚250mm×100mm×40mm背光控制按上下箭頭鍵調整背光亮度感應強度控制根據感應的電場強不同

湘西無線核相器探測器能自動控制放大倍數，便于排線密集場所核相數據保持測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持退出功能按ESC鍵退出當前功能界面，返回上級目錄數據查閱按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據無信號指示當接收器沒有收到發射信號時動態顯示符號自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗電池電壓當電池電量不足時：探測器：電源指示燈慢閃，提醒充電；接收端：電池電壓低符號顯示，提醒充電 額定電流探測器：35mA max；接收器：300mA max儀表質量探測器：205g(含電池)接收器：395g(含電池)絕緣桿：1.2 kg(3米桿)、1.45kg(5米桿) 總質量：7kg(含儀表箱，配置5米桿及箱約9.8 kg)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干 擾無特強電磁場；無433MHz 、315MHz同頻干擾絕緣強度絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)探測器：2000V/rms(外殼兩端之間)接收器：2000V/rms(外殼兩端之間)結 構防滴漏Ⅱ型、IP63適合安規GB13398－92、GB311.1－311.6－8、3DL408－91標準和新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

湘西值得信賴的 三相通流加壓模擬帶負荷繼電保護向量檢測裝置銷售廠家

湘西無線核相器儀器結果判斷與分析結果判斷采用國標A級標準，同異相以30°為界。相位差≥±30°時為異相，語音提示“異相”，屏幕顯示“異相”，異相指示燈亮。相位差＜±30°為同相，語音 提示“同相”，屏幕顯示“同相”，同相指示燈亮。所有相位差結果以X為參照，度數為Y超前于X的相位。提示：兩線路頻率不相同時，需要使用準同期并列裝置控制發電機的頻率相位，使發電機的相位和頻率與主網一致后才可以并網送電。準同期與自同期并列操作見附錄B。八、維護保養1、長期不使用時請充滿電后再存放。2、本產品不宜存放在潮濕、高溫、多塵的環境中。3、絕緣桿首次使用前應做耐壓試驗，且每年進行一次耐壓試驗。九、出廠配置清單物品名稱 數量塑料機箱 1個接收主機 1個X發射器 1個Y發射器 1個伸縮式絕緣桿(3米) 2根尖頭端子 2個充電器(5V/1A) 2個自檢測試線 2條接地線 2條說明書 1份出廠檢驗報告 1份合格證 1份提示：(1)尖頭端子為發射器頭部彎鉤的替換品。(2)自檢測試線內部有電阻，市電自檢時人接觸鱷魚夾不會觸電。(3)接地線為直通導線，只用于低壓（電壓＜1kV）場合，高壓時嚴禁使用。十、售后服務1、儀器自售出之日起一個月內，如有質量問題，免費更換新儀器。2、儀器兩年內凡質量問題由我公司免費維修。3、儀器使用超過兩年，我公司負責長期維修，適當收取材料費。4、若儀器出現故障，請寄回本公司修理。不得自行拆開儀表，否則造成的自損我公司概不負責。
