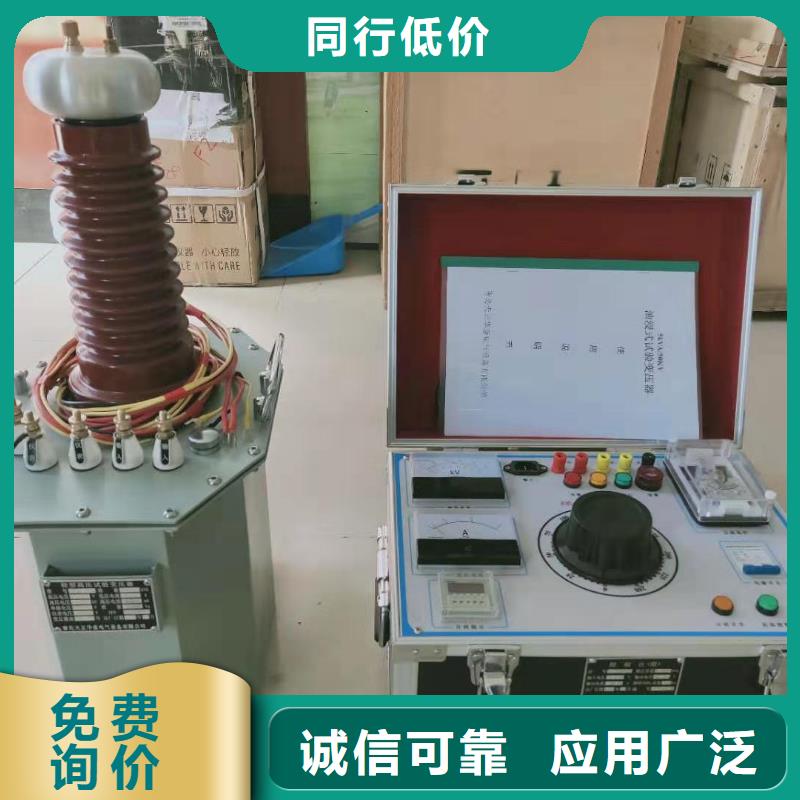

陽江試驗變壓器干式高壓試驗變壓器一、概述試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。二、結構本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。三、工作原理本系列產品輸入電壓為200V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

陽江試驗變壓器備注：電壓?jiǎn)挝粸閗V ，電流單位為mA ， 頻率單位為Hz，時間單位為s。2.功能按鍵：包括工作模式、測量項目、功能、參數設置四部分。2.1 “交流”、“直流”按鍵：用于轉換交直流工作模式。2.2 “電壓”按鍵：用于允許或禁止保持時間捕捉的功能，窗口3如果顯示“――”，表示禁止，此時按“電壓”按鍵，則允許捕捉保持時間，并且窗口3顯示保持時間。再次按“電壓”按鍵，則再次禁止該項功能。當電壓信號上升到設置的啟動電壓后，儀表開始計時，當電壓信號下降到設置的啟動電壓的90％后，儀表計時停止。由于要處理瞬態信號，儀表在捕捉保持時間時電壓檔位被鎖定，所以在不需要捕捉保持時間的場合，用戶應盡量禁止保持時間捕捉，以便得到的電壓精度。2.3 “電流”按鍵：用于轉換測量模式，當該指示燈點亮?xí)r，窗口2顯示電流值。2.4 “F1”按鍵：用于切換窗口2的實時測量電流或電流值的顯示，當本鍵指示燈點亮?xí)r，窗口2顯示“P XXXXX”為值，否則顯示實時測量值。2.5 “F2”按鍵：用于手動電流值。在下次電流測試開始之前，用戶應及時手動已有的電流值。另外，儀表的工作模式或測量項目被轉換時，電流值會自動清零。2.6 “失真度”按鍵：用于轉換測量模式，當該指示燈點亮?xí)r，窗口2顯示失真度值。2.7 “鎖定”按鍵：用于鎖定本次測量數據。 2.8 “設置”按鍵：進入設置狀態，或設置項換頁。2.9 “”按鍵：循環右移位，改變?cè)O(shè)置參數的當前數碼管（閃爍位）位置。2.10 “”按鍵：循環增加設置參數的當前閃爍位的值。3．特殊字符顯示含義1）r ：顯示在窗口2，提示該窗口顯示的是紋波系數；2）t ：顯示在窗口2，提示該窗口顯示的是失真度；3）F-ERR ：顯示在窗口1，提示當前輸入的電壓信號不可以進行失真度分析；4） -OL- ：提示當前輸入的信號值超過測量范圍。

陽江試驗變壓器衷心感謝您選用了本公司的產品。您因此將獲得本公司的技術支持和服務保障。關于本用戶手冊● 本用戶手冊適用于TH-10KVA/200KV充氣式試驗變壓器。● 當您在使用本產品前，請仔細閱讀本用戶手冊并妥善保存以備今后參考之用。● 如果您在使用本產品的過程中有疑問或困難，請及時與本公司聯系。● 本用戶手冊的解釋權歸屬我公司，本公司將保留對用戶手冊的更改。額定容量：10KVA 輸入電壓：200V 輸入電流：50A 輸出電壓：200KV 輸出電流：50mA 儀表電壓：100V一、概述試驗變壓器是電力設備檢測及性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用

陽江試驗變壓器 系列工頻耐壓試驗裝置是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列工頻耐壓試驗裝置是在TE系列試驗變壓器的基礎上按照 標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 系列工頻耐壓試驗裝置采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。 (二)無局放試驗變壓器：型號： YDQW-5kVA/50kV 充氣式（SF6）無局放試驗變壓器。采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。技術參數額定容量：5KVA輸入電壓：220V±10％輸出電壓：AC：0-50kV額定電壓下系統局放量≤5PC輸出電流：100mA電壓精度：AC 1.5％電源失真度：＜3％絕緣介質：SF6氣體重量：35Kg(三)隔離濾波變壓器型號：LBQ-5/0.22主要結構為隔離變壓器及離波裝置，可以有效摒除電源中存在的雜波及各種干撓。額定容量：5KVA 額定電壓：220V±10％ 額定電流：25A空載損耗：≤5％阻抗電壓：≤5％ 衰減效果： 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db運行時間：同變壓器(四)耦合電容器型號：TAWF-10/800額定電壓：50kV標稱電容量：800pF介質損耗:：≤0.2％測量精度：＜1％絕緣水平：120％額定電壓下1min無異常標稱分壓比： 1000:1 局部放電量：額定電壓下≤3pC，80％額定電壓下≤2pC局部放電量：額定電壓下≤3pC，80％額定電壓下≤2pC結構型式：絕緣外殼油紙電容結構：由頂罩、均壓環、電容器本體、移動底座、低壓臂等組成。運行時間:同變壓器

陽江試驗變壓器注意事項1、按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。2、做串級試驗時，第二級、第三級試驗變壓器的低壓繞組的X端，測量繞組的F端以及高壓繞組的X端(高壓尾)均接本級試驗變壓器的外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。3、接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。54、從零開始均勻旋轉調壓器手輪升壓。升壓方法有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，在以每秒2％額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量?jī)x表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量?jī)x表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。5、試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。6、本產品不得超過額定參數使用。除試驗必須外，決不允許全電壓通電或斷電。7、使用本產品做高壓試驗時，出熟悉本說明書外，還必須嚴格執行有關標準和操作規程。可參照GB311-83《高壓輸變?cè)O(shè)備的絕緣配合，高壓試驗技術》；《電氣設備性試驗規程》等。
