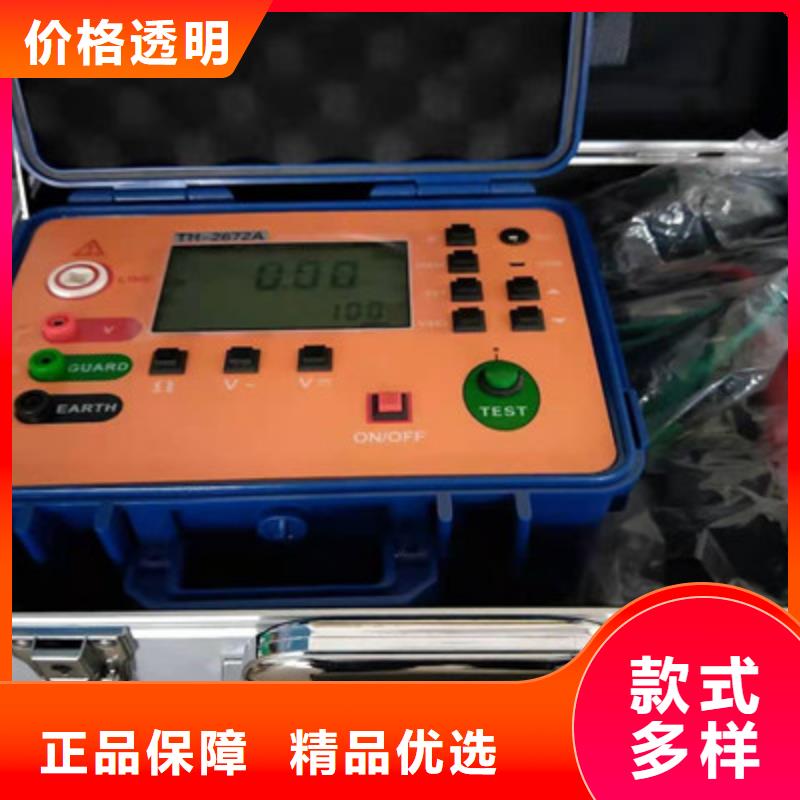

宜賓絕緣電阻測試儀帶吸收比極化指數質保一年

宜賓絕緣電阻測試儀 實驗之前注意事項1、本儀表測試電壓高，出力強，被測量對象往往又帶有工頻泄漏或感應上 高壓干擾電能，因此為了人身，使用本儀器首先一定要接好接地線！2、本儀表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待本儀表自動放電使電壓表回零后才進行例行需要的人工放電！因為短路放電的強烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！！一、產品概述隨著我國電力工業的快速發展，電器性實驗是保障電力系統運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗干擾能力強、便于攜帶等特點。為此我公司針對高壓變電站、發電廠等強干擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試專門設計研發了本系儀表。本系儀表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量范圍、測量精度、抗干擾能力上取得了國內領先的地位。

宜賓絕緣電阻測試儀使用注意事項 1、使用本檢定裝置的環境條件特別是濕度應滿足前述的相關要求。在高濕環境使用時，除了檢定結果不可信之外，嚴重時可能造成裝置損壞，建議停止使用本裝置，或采用除濕設備使環境濕度符合要求；儀器要有良好的接地線。2、長時間未使用本檢定裝置時，使用前應將標準電阻器的各開關從0～10（9）來回轉數次，使其接觸穩定可靠。3、在使用時，應注意實際施加在標準電阻器上的電壓（電流），不要超過銘牌上注明的各電阻盤的使用電壓，以免造成電阻元件超差甚至損壞。4、本裝置測量電壓時，量程可自動選擇。將測量開關置于U或Uf檔位，開啟電源，數字表默認“測量2kV”狀態；當輸入電壓大于2kV時，數字表停在“測量5kV”狀態，無小數點顯示，此時數表的測量電壓為8kV；當輸入電壓從大于2kV往小變化時，一直要到顯示值小于1000時，量程才變為“測量2kV”狀態。本裝置測量電流時，無自動選擇量程的功能。

宜賓絕緣電阻測試儀帶吸收比極化指數質保一年

宜賓絕緣電阻測試儀 測試儀結構說明圖1檢測發射機手持接收機該測試儀由檢測發射機、手持接收機和絕緣操作桿三部分組成（如上圖）。使用時檢測發射機與絕緣操作桿連接，手持操作桿尾端接觸被測絕緣子，通過手持接收機控制進行測量。測量結果通過射頻傳輸至接收機，接收機接收測量結果進行顯示存儲等操作。四、設置及使用方法1. 檢查測量探頭檢測探頭是否松動、生銹或嚴重氧化。若出現松動，請緊固探頭固定螺母，使用測試儀測試之前必須確保探頭完好。2. 安裝測試儀 用自帶的連接件連接在絕緣桿上（根據被測電路的電壓等級按照規程選擇相應長度的絕緣桿）。測量時可根據不同測量位置旋轉檢測儀至合適角度。 3.參數設置將隨機配送的U盤插入手持接收機，撥動“電源鎖”至開鎖狀態，長按“檢測開關”按鍵開機。開機桌面如下：1）時間設置點按“時間”圖標進入時間設置界面如下：按照默認格式分布輸入年份、月份、日期、小時、分鐘、秒鐘。點按“OK”完成設置，點按“Cancel”取消設置2）桿塔號串號設置若需要存儲測量數據，在測量之前必須先輸入被測絕緣子串桿塔號和串號并以此來區分被測絕緣子。具體流程如下：首先插入U盤，點按“檢測”圖標進入如下界面點按GT（桿塔）后方編輯框，看到光標閃爍，輸入四位桿塔號（0000到9999）如0001號桿塔。點按CH（串號）后方編輯框，看到光標閃爍，輸入三位串號如1A1（位1代表回路號，第二位A代表A相，第三位1代表A相中的串）。

<宜賓>天正華意電氣設備有限公司

宜賓絕緣電阻測試儀 注意事項及其它請注意，“線路”為高壓端！ 1G＝1000M五、操作方法測量操作進入初始設置畫面（圖一）初始設置畫面（圖一）1．初始 測量圖標 處于選中狀態，下面顯示2500v表示測量電壓。（1）按→鍵在可以使 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態（2）按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面2500v 表示測試電壓大字體105 M 表示測量的瞬時值0 表示測量過程中的時間05-05-24 : 測量日期15” 表示測量15秒 的數值01’ 表示測量1分鐘 的數值10’ 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15sPI 極化比 PI ＝ R10m/R60s（4）測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）放電畫面（圖三）600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。（5）放電完畢之后，進入測量結果存儲畫面（圖四）量結果存儲畫面（圖四）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[ 007 ] ：表示測量數據存儲的序號按→鍵在可以使 存儲 退出 007 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。2．當 時鐘圖標 處于選中狀態 。（1） 按啟/停鍵，進入時間顯示與設置畫面時間顯示與設置畫面（圖五）（2） 退出 處于選中狀態 按啟/停鍵 回到初始設置畫面（圖一）（3） 設置 處于選中狀態 按啟/停鍵 會在日期、時間下面出現小箭頭按↑↓鍵修改日期時間。（3）修改完畢，按啟/停鍵 設置 會處于選中狀態。（4）按→鍵在可以使 設置 與退出 循環處于選中狀態。在修改日期時間時候，循環移動小箭頭3．當 存儲圖標 處于選中狀態（1） 按啟/停鍵，進入查看存儲數據畫面（圖六）查看存儲數據畫面（圖六）（2）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明（3）[ 000 ] 到[ 007 ] 表示測量序號（4）按↑↓鍵 使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據（5）按→鍵 翻頁（5）按啟/停鍵 回到初始設置畫面

宜賓絕緣電阻測試儀帶吸收比極化指數質保一年

宜賓絕緣電阻測試儀 絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓、交流電壓、吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。同時帶有步進調節電壓功能可以輸出多種不同電壓等級（如15KV機型可以產生12KV等級，使用范圍更廣泛）。絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。直流電流測量范圍100pA-6mA。電容測量范圍10nF-50uF。

宜賓絕緣電阻測試儀 尊敬的顧客感謝您使用本公司產品。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。

宜賓絕緣電阻測試儀帶吸收比極化指數質保一年

宜賓絕緣電阻測試儀 注意事項及其它請注意，“線路”為高壓端！ 1G＝1000M五、操作方法測量操作進入初始設置畫面（圖一）初始設置畫面（圖一）1．初始 測量圖標 處于選中狀態，下面顯示2500v表示測量電壓。（1）按→鍵在可以使 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態（2）按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面2500v 表示測試電壓大字體105 M 表示測量的瞬時值0 表示測量過程中的時間05-05-24 : 測量日期15” 表示測量15秒 的數值01’ 表示測量1分鐘 的數值10’ 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15sPI 極化比 PI ＝ R10m/R60s（4）測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）放電畫面（圖三）600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。（5）放電完畢之后，進入測量結果存儲畫面（圖四）量結果存儲畫面（圖四）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[ 007 ] ：表示測量數據存儲的序號按→鍵在可以使 存儲 退出 007 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。2．當 時鐘圖標 處于選中狀態 。（1） 按啟/停鍵，進入時間顯示與設置畫面時間顯示與設置畫面（圖五）（2） 退出 處于選中狀態 按啟/停鍵 回到初始設置畫面（圖一）（3） 設置 處于選中狀態 按啟/停鍵 會在日期、時間下面出現小箭頭按↑↓鍵修改日期時間。（3）修改完畢，按啟/停鍵 設置 會處于選中狀態。（4）按→鍵在可以使 設置 與退出 循環處于選中狀態。在修改日期時間時候，循環移動小箭頭3．當 存儲圖標 處于選中狀態（1） 按啟/停鍵，進入查看存儲數據畫面（圖六）查看存儲數據畫面（圖六）（2）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明（3）[ 000 ] 到[ 007 ] 表示測量序號（4）按↑↓鍵 使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據（5）按→鍵 翻頁（5）按啟/停鍵 回到初始設置畫面

宜賓絕緣電阻測試儀 實驗之前注意事項1、本儀表測試電壓高，出力強，被測量對象往往又帶有工頻泄漏或感應上 高壓干擾電能，因此為了人身，使用本儀器首先一定要接好接地線！2、本儀表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待本儀表自動放電使電壓表回零后才進行例行需要的人工放電！因為短路放電的強烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！！一、產品概述隨著我國電力工業的快速發展，電器性實驗是保障電力系統運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗干擾能力強、便于攜帶等特點。為此我公司針對高壓變電站、發電廠等強干擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試專門設計研發了本系儀表。本系儀表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量范圍、測量精度、抗干擾能力上取得了國內領先的地位。

宜賓絕緣電阻測試儀規則及注意事項感謝您購買了本公司絕緣電阻測試儀，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。? 本儀表根據IEC61010規格進行設計、生產、檢驗。? 任何情況下，使用本儀表應特別注意。? 測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。? 注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。? 測量過程中，嚴禁接觸裸露導體及正在測量的回路。? 確認導線的連接插頭已緊密地插入儀表接口內。 ? 請勿在易燃性場所測量，火花可能引起爆炸。? 儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。? 給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。? 儀表顯示電池電壓低符號“ ”，應及時充電否則會引起誤差。? 測量過程中嚴禁進行充電或者進行數據傳輸操作。? 注意本儀表所規定的測量范圍及使用環境。? 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。? 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。?測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

<宜賓>天正華意電氣設備有限公司 宜賓絕緣電阻測試儀帶吸收比極化指數質保一年

宜賓絕緣電阻測試儀 特點智能型高壓絕緣電阻測試儀，具有5個量程：500V 1000V 2500V 5000V 10000V，測試可達10TΩ。● 嚴格按照標準設計● 絕緣電阻量程10TΩ＠10kV● 短路電流可調節，可達5mA（可以訂制高達10mA短路電流產品）。● 自動顯示極化指數（PI）誘電吸收比（DAR）的測試值，可測試漏電流和電容量。● 抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度。● 容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電。● 2種電源方式：使用鋰離子電池供電，續航時間可達4個小時(10000V＠100M測試電阻)。 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。● 全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱。● 數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響。● 完善的保護功能，并且備熔絲燒斷提示功能。3. 技術規格● 規格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備IEC60529 IP64 （外盒合閉狀態）● 交流電源：220V±10％，50/60 HZ ，20 VA● 電池供電：16.8V鋰離子可充電蓄電池● 電池續航時間：10000V＠100M，約4小時 ● 尺寸（長x 寬x 高）：26cm x 20cm x 16cm● 重量：3kg● 測試電壓精度：標稱值的 到110％● 電流測試量程：10mA● 電流測量精度：5％＋0.2nA● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)● 電容測試量程：20uF● 電容測試精度：15％＋0.03uF● 電容試品放電速率： 從10000V到10V，0.5S/μF● 絕緣電阻測試量程和度 （溫度：23±5oC ， 相對溫度：45 – 75％RH）量程度 500V 1000V 2500V 5000V 10000V未指100G ＞ 200G ＞ 1T ＞ 1T ＞ 2T4. 儀器介紹● 面板介紹編號 說明編號說明1 AC插頭 AC指示燈3 測試端子（E、G、L）
