2025百葉 A系列 無動力貫通式防火止回閥是在直排式防火止回閥的基礎上,在閥門出氣口外側設置上下貫通的導向板，水平支管的氣流撞擊導向板后轉向?yàn)榇怪睔饬鳎煞乐顾綒饬髟谂艢獾纼?nèi)形成氣幕而影響下部樓層排氣；由于導向板為上下貫通結構，閥門關閉時不影響下部樓層排氣。(3)導流式防火止回閥是在閥門出氣口設置導流裝置將水平氣流引導過渡為垂直氣流,防止水平支管內的氣流進入排氣道內形成氣幕而阻礙下部樓層的排放，還可對排氣道內氣流形成引射作用,加速氣體排放。一些導流裝置具有可調節功能,可根據安裝樓層的位置進行調節，排氣效果。導流裝置一般安裝在管道內部，會占用少量排氣道流通截面。(4)變壓拔氣式防火止回閥是在導流式防火止回閥的基礎上，增加變壓裝置，利用變壓裝置與導流裝置之間的漸變空間形成文丘里效應，從而加速氣體流動，產生拔氣效果。5.1.5屋面風帽根據排氣原理大致可分為直排風帽、同城變壓拔氣風帽、無動力風帽、同城動力風帽。主要特點如下:

2025百葉 A系列 無動力 排氣道系統設計應保證氣體順暢排出，不宜中途轉彎或水平布置。當必須轉彎時，轉彎不得超過兩次，兩彎道間的水平長度不應大于2m，并應將轉彎后的排氣道截面尺寸增大。中途轉彎的排氣道系統如采用集中動力排油煙系統，研參考第25頁、附近第89頁、本地第90頁 6.2.4排氣道伸出屋面風帽的出氣口高度應有利于廢氣擴散屋頂風帽的安裝高度不應低于相鄰建筑砌筑體。排氣道的出口設置在上人屋面、本地住戶平臺上時，應高出屋面或平臺地面2m；當周圍4m之內有門窗時，應高出門窗上皮0.6m。6.2.5 住宅廚房和衛生間不得共用同一排氣道6.2.6 當同一戶內毗鄰衛生間共用同一排氣道時，應選用專用型號，并做好預留洞口，每個衛生間均應安裝防火止回閥。6.2.7 燃?xì)鉄崴鞯呐艢夤懿坏媒尤肱艢獾纼?nèi)。6.2.8其他管線禁止穿越排氣道或阻擋進氣口。6.2.9商業餐飲的排油煙管道不得接入本圖集的排氣道內。7 安裝要求 7.1選用排氣道產品時，生產企業應提供符合 相關檢測要求的排氣系統檢測報告。 7.2排氣道安裝應在土建結構主體工程完畢之后，裝修工程及其他設備管道安裝之前進行；防火、同城防串煙、當?shù)胤赖构喙δ懿考?yīng)與相應的排氣道配套安裝和使用；屋頂風帽應在屋面防水層及保溫隔熱層施工前按照設計要求進行安裝。7.3排氣道安裝前,住宅項目施工單位應按照設計要求，在每層樓板預留安裝排氣道孔洞，并保證各層樓板預留孔洞尺寸和位置正確且上、當?shù)刂睂?duì)中，否則需進行修改。

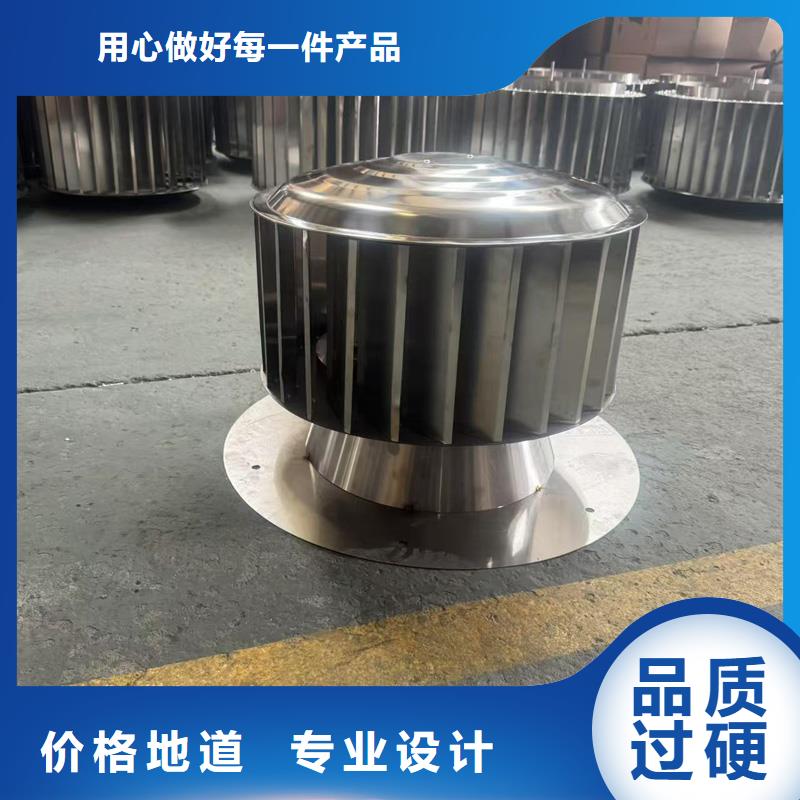

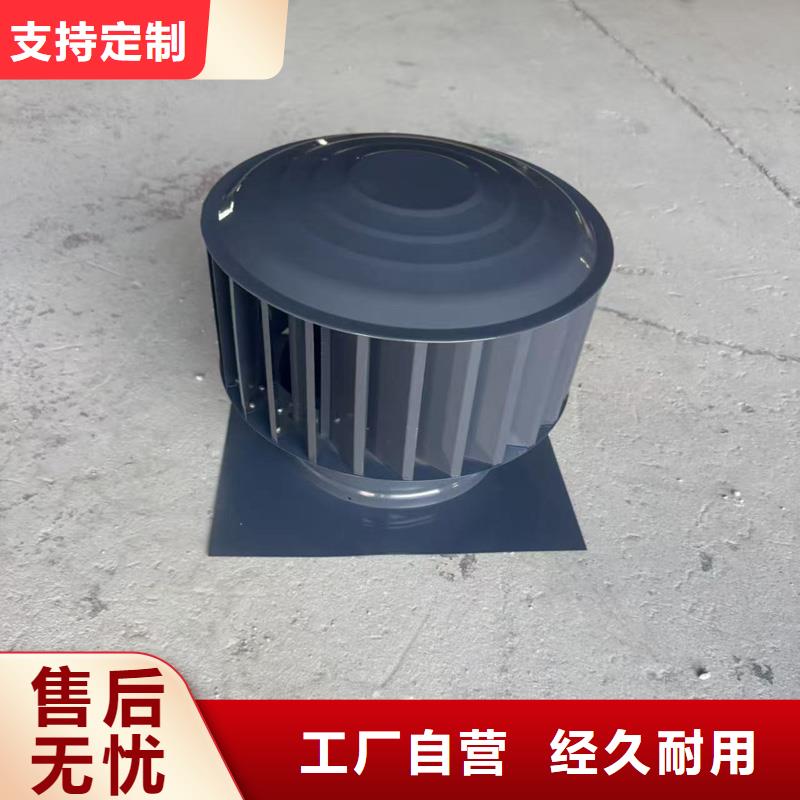

2025百葉 A系列 無動力直排風帽是在自然風的作用下，利用風帽頂部蓋板側壁開口等構造，在出氣口產生負壓，使風帽內部氣體加速排出。(2)變壓拔氣風帽是利用水平的自然風作用在射流板上后轉為向上氣流，并在風帽內部形成負壓，產生拔氣效果使風帽內部氣體加速排出。(3)無動力風帽是利用自然風驅動風帽葉片旋轉，在風帽內部形成負壓，從而將排氣道內的氣體排出。(4)動力風帽是利用動力設備在風帽或直接在排氣道屋面出口處制造負壓，促使排氣道內氣體加速排出。5.2質量要求5.2.1 排氣道的原材料、同城承載力、附近 抗沖擊性能等指標應符合現行行業標準《住宅廚房和衛生間排煙(氣)道制品》JG/T《玻璃纖維增強水泥(GRC)排氣管道》JC/T854的要194和求。5.2.2排氣道制品耐火極限不應小于1.0h，進風口接口部件的耐火極限不應小于1.0h。5.2.3排氣道系統的排氣性能與排氣效果應符合現行行業標準《建筑通風效果測試與評價標準》JGJ/T309的規定:6.2.2本圖集給出了排氣道產品的截面外形尺寸和樓板預留洞口尺寸，設計人員應根據實際工程情況選用，并做好相應的預留措施。
