永州供應批發超聲波局部放電檢測儀-好評

永州工頻高壓局放試驗裝置 接觸不良的干擾圖形。波形特點：對稱地分布在實驗電壓零點兩側，幅值大致不變，但在實驗電壓峰值附近下降為零。波形粗糙不清晰，低電壓下即出現。電壓升高時，幅值緩慢增加，有時在電壓達到一定值后會完全消失。原因：實驗回路中金屬與金屬不良接觸的連接點；塑料電纜屏蔽層半導體粒子的不良接觸；電容器鋁箔的插等（可將電容器充電然后短路來）可控硅元件的干擾圖形。（圖5—08）波形特點：位置固定，每只元件產生一個獨立訊號。電路接通，電磁耦合效應增強時訊號幅值增加，試驗調壓時，該脈沖訊號會發生高頻波形展寬，從而占位增加。原因：鄰近有可控硅元件在運行。（6）繼電器、接觸器、輝光管等動作的干擾。（圖 5—09）波形特點：分布不規則或間斷出現，同試驗電壓無關。原因：熱繼電器、接觸器和各種火花試驗器及有火花放電的記錄器動作時產生。（7）熒光燈的干擾圖形。（圖5—10）波形特點：欄柵狀，幅值大致相同的脈沖，伴有正負半波對稱出現的兩簇脈沖組。原因：熒光燈照明 無線電干擾的干擾圖形。（圖5—11）波形特點：幅值有調制的高頻正弦波，同試驗電壓無關。原因：無線電話、廣播話筒、載波通訊等。（9）電動機干擾的干擾圖形（圖5—12） 圖5—12）波形特點：放電波形沿橢圓基線均勻分布，每個單個訊號呈“山”字形。原因：帶換向器的電動機，如電扇、電吹風運轉時的干擾。

<永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 由以上局部放電過程分析，同時根據局部放電的特點（同種試品，同樣的環境下，電壓越高局部放電量越大）可以知道：一般情況下，同一試品在一、三象限的局部放電量大于二、四象限的局部放電量。那是因為它們是電壓的上升沿。（第三象限是電壓負的上升沿）。這就是我們測量中為什么把時間窗刻意擺在一、三象限的原因。三、局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因為試品內部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。

永州工頻高壓局放試驗裝置 橢圓掃描時基：（1）內、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步。（2）旋轉：以30°為一檔旋轉，調整觀察角度。（3）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率20dB。（4）正負脈沖響應不對稱性±100Hz脈沖上升沿時間：100us注入電容：10PF，100PF電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V八、15KVA三倍頻電源變壓器輸入電壓：三相380 V， 50 Hz輸出電壓： 0 ～ 250 V， 150 Hz輸入電流： 22.8 A輸出電流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA負載特性：阻性、感性、容性均可調壓方式：單相、電動調壓允許運行時間：0.5h冷卻方式：干式自冷試驗控制臺1.1、JFE-2003液晶型局部放電檢測儀部分本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。產品特點：?局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。?操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。?自由選擇橢圓、直線、正弦顯示方式?采用數字開窗技術，可避免干擾對測量的影響。?任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。?可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。?可對當前放電圖譜進行保存，實現測試結果的可追溯性。

<永州>天正華意電氣設備有限公司
永州供應批發超聲波局部放電檢測儀-好評 <永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 局部放電測試電路的三種基本接法及優缺點。并聯法）串聯法 平衡法（1）標準試驗電路，又稱并聯法。適合于必須接地的試品。其缺點是高壓引線對地雜散電容并聯在 CX上，會降低測試靈敏度。（2）接法的串聯法，其要求試品低壓端對地浮置。其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯，有利于提高試驗靈敏度。缺點是試樣損壞時會損壞輸入單元。（3）平衡法試驗電路：要求兩個試品相接近，至少電容量為同一數量級其優點是外干擾強烈的情況下，可取得較好抑制干擾的效果，并可變壓器雜散電容的影響，而且可做大電容試驗。缺點是須要兩個相似的試品，且當產生放電時，需設法判別是哪個試品放電。值得提出的是：由于現場試驗條件的限制（找到兩個相似的試品且要保證一個試品無放電不太容易），所以在現場平衡法比較難實現，另外，由于采用串聯法時，如果試品擊穿，將會對設備造成比較大的損害，所以出于對設備保護的想法，在現場試驗時一般采用并聯法。

永州工頻高壓局放試驗裝置 校正脈沖發生器予以校正。注意：方波測量盒應盡量靠近試品的高壓端。紅端子引線接高壓端。然后調節放大器增益調節，使該注入脈沖高度適當（示波屏上高度2cm以下），使數字表讀數值與注入的已知電量相符。調定后放大器細調旋鈕的位置不能再改變，需保持與校正時相同。校正完成后必須去掉校正方波發生器與試驗回路的連接。（3）測試操作：接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓，橢圓上出現兩個零標脈沖。旋轉“橢圓旋轉”開關，使橢圓旋轉到預期的放電處于有利于觀測的位置，連續升高電壓，注意次出現的持續放電，當放電量超過規定的值時的電壓即為局部放電起始電壓。在規定的試驗電壓下，觀測到放電脈沖信號后，調節放大器粗調開關（注意：細調旋鈕的位置不能再變動），使顯示屏上放電脈沖高度在0.2~2cm之間（數字電壓表上的PC讀數有效數字不能超過120.0），超過120至需要降低增益檔測量。注意：本儀器使用數字表顯示放電量，其滿度值定為100超過該值即為過載，不能保證精度，超過該值需撥動增益粗調開關轉換到低增益檔。試驗過程中常會發現有各種干擾，對于固定相位的干擾，可用時間窗裝置來避開。合上開關用一個或兩個時間窗，并調節門寬位置來改變橢圓上加亮區域（黃色）的寬度和位置，使其避開干擾脈沖之處，用時間窗裝置可以分別測量產生于兩個半波內的放電量。三倍頻感應法的試驗步驟：將高頻電源接入儀器后面板的高頻電源插座，并將電源開關置于“開”的位子，其他試驗方式同前試驗。

<永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 介質內單個氣泡在交流電壓下的局部放電過程U(t)一一外施交流電壓Uc(t)一一氣泡不擊穿時在氣泡上的電壓Uc’(t)一一有局部放電時氣泡上的實際電壓Vc一一氣泡的擊穿電壓Y r一一氣泡的殘余電壓 Us—局部放電起始電壓(瞬時值)Ur一一與氣泡殘余電壓v r對應的外施電壓Ir一一氣泡中的放電電流電極間總電容Cx＝Ca＋(Cb×Cc)/(Cb＋Cc)＝Ca電極間施加交流電壓 u(t)時，氣泡電容Cc上對應的電壓為Uc(t)。如圖2—1所示，此時的Uc(t)所代表的是氣泡理想狀態下的電壓（既氣泡不發生擊穿）。Uc(t)＝U(t)×Cb/Cc＋Cb外施電壓U(t)上升時，氣泡上電壓Uc(t)也上升，當U(t)上升到Us時，氣泡上電壓Uc達到氣泡擊穿電壓氣泡擊穿，產生大量的正、負離子，在電場作用下各自遷移到氣泡上下壁，形成空間電菏，建立反電場，削弱了氣泡內的總電場強度，使放電熄滅，氣泡又恢復絕緣性能。這樣的一次放電持續時間是極短暫的，對一般的空氣氣泡來說，大約只有幾個毫微秒(10的負8次方到10的負9次方秒)。所以電壓Uc(t)幾乎瞬間地從Vc降到Vr，Vr是殘余電壓；而氣泡上電壓Uc‘(t)將隨U(t)的增大而繼續由Vr升高到Vc時，氣泡再—次擊穿，發生又—次局部放電，但此時相應的外施電壓比Us小，為(Us-Ur)，這是因為氣泡上有殘余電壓Vr的內電場作用的結果。Vr是與氣泡殘余電壓Yr相應的外施電壓，如此反復上述過程，即外施電壓每增加(Us-Ur)，就產生一次局部放電．直到前—次放電熄滅后，Uc’(t)上升到峰值時共增量不足以達Vc(相當于外施電壓的增量Δ比(Us-Ur)小)為止。

<永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 橢圓掃描時基：（1）內、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步。（2）旋轉：以30°為一檔旋轉，調整觀察角度。（3）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率20dB。（4）正負脈沖響應不對稱性±100Hz脈沖上升沿時間：100us注入電容：10PF，100PF電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V八、15KVA三倍頻電源變壓器輸入電壓：三相380 V， 50 Hz輸出電壓： 0 ～ 250 V， 150 Hz輸入電流： 22.8 A輸出電流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA負載特性：阻性、感性、容性均可調壓方式：單相、電動調壓允許運行時間：0.5h冷卻方式：干式自冷試驗控制臺1.1、JFE-2003液晶型局部放電檢測儀部分本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。產品特點：?局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。?操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。?自由選擇橢圓、直線、正弦顯示方式?采用數字開窗技術，可避免干擾對測量的影響。?任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。?可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。?可對當前放電圖譜進行保存，實現測試結果的可追溯性。

永州供應批發超聲波局部放電檢測儀-好評 <永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 各項參數的含義和作用如下：?電壓倍率、電流倍率正常為1（直接測量），當外接電壓互感器、電流互感器時，設置成對應的電壓比和電流比，。?高額定電壓：指被試變壓器高壓側的額定電壓值，用于區別不同輸入電壓等級的變壓器； ?低額定電壓：指被試變壓器低壓側的額定電壓值，用于區別不同輸出電壓等級的變壓器； ?當前溫度：輸入當前的被測變壓器的本體溫度（可通過紅外測溫儀測出），用于對測試結果做溫度校正，儀器自動將變壓器短路試驗的數據包括阻抗電壓和短路損耗，換算到75℃下的值。4．在選中‘三線空載’項目時進入三線空載測量屏，如圖五所示：屏幕顯示出空載試驗各相的實際電壓、電流、功率以及平均電壓、空載電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖五 特性三相空載屏5．在選中‘三線負載’項目時進入三線負載測量屏，如圖六所示：屏幕顯示出短路試驗各相的實際電壓、電流、功率以及平均電流、阻抗電壓、負載損耗、校正到75℃下的負載損耗；數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖六 特性三相負載屏6．在選中‘單相空載’項目時進入單相空載測量屏，如圖七所示：屏幕顯示出單相空載試驗的實際電壓、電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。

永州工頻高壓局放試驗裝置 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。

<永州>天正華意電氣設備有限公司

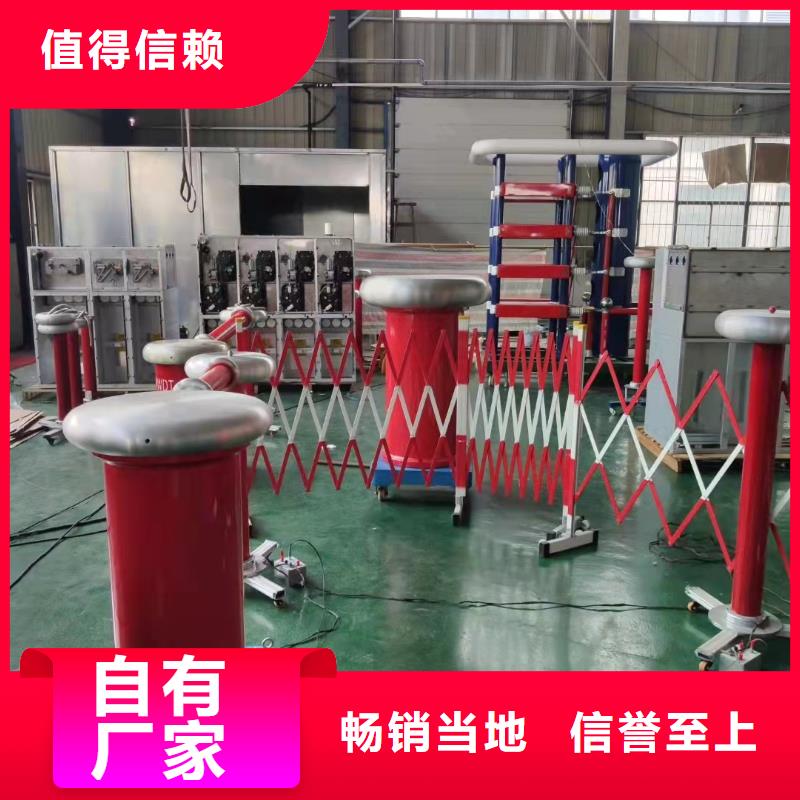

永州工頻高壓局放試驗裝置 技術參數1．局部放電量（絕緣筒式）A、10-120kV額定電壓（UH），在UH下局部放電量≤3-5PCB、250-300kV額定電壓（UH），在UH下局部放電量≤5PCC、350-750kV額定電壓（UH），在80％UH下局部放電量≤5PC，在UH≤10PCD、800KV-1500kV額定電壓（UH），在80％UH下局部放電量≤10PC2．串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％3．允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行4．單臺試驗變壓器阻抗為3％-12％，串接阻抗為5％-25％5．波形畸變率＜3％6．其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!五、設備組成(僅供參考使用方法A、準備工作（1）選擇合適容量、電壓的電源（2）接線前將各設備合理就位，選擇好對周圍物體的絕緣距離。（3）按照項五設備組成圖選擇合適導線，正確接好每根連線。（4）接好各設備的接地線，特別注意接地點應為實際上的一點接地。B、開機前準備工作及手/自動操作程序（參照控制臺使用說明書）（1）復查A、“準備工作”中的（2）、（3）、（4）項（2）關閉試區大門（3）將控制臺手動/自動選擇開關24向左置于手動位置。（4）將耐壓時間繼電器P數碼撥盤撥至所需耐壓時間（如有1分鐘）。（5）將調壓速度調節旋鈕8逆時針旋到底。（6）用鑰匙將帶鎖開關22順時針旋轉90度，打開電源此時停止指示燈21和高壓側數字電壓表5，數碼管亮，指示控制柜已供電。（7）啟動按鈕20，此時20指示燈亮，和試品加壓10指示燈（如有一、二次開關柜應先合一次開關柜，再合二次開關柜）。（8）按升壓按鈕16，此時升壓指示燈16亮。

永州工頻高壓局放試驗裝置 使用技術及注意事項1、因各生產廠家絕緣子的材料和制作工藝略有不同，偵測到放電故障后儀器顯示的數值也不同。2、聽到故障聲音后（故障聲音包括放電產生的高頻聲音和絕緣子本身絕緣電阻下降發出的高頻雜音），原則上應按常規方法有針對性的檢修，外觀檢查，清洗，擦拭等。3、擦拭后，仍能聽到故障聲音，說明此絕緣子不是污染放電，已經嚴重劣化。4、在干燥天氣10KV（距離6-18M），27KV（距離6-10M），35KV（距離10-22M），110KV（距離20-40M），220KV（距離30-45M），500KV（距離35-50M），線路聽到故障聲音后〔顯示分貝值大于20（參考值）〕，說明此絕緣子絕緣不良或27KV以上絕緣子串絕緣電阻降低（靈敏度調至）。5、偵測閃絡故障時，受天氣狀況影響（如晴天，陰天，下霧天）所測數值有所不同。在同一絕緣子上，如晴天檢測不到故障聲音，而在下霧天能夠檢測到，說明該絕緣子故障較小，如晴天能直接檢測到故障聲音，說明故障已比較大。6、在一定濕度下（如早上，下霧天）沒有聽到放電音，可減少絕緣子擦洗次數，避免大面積盲目擦拭每個絕緣子，省工省時，減輕工作量。7、在晴天時對變電站高壓接頭在3-6米偵測時，10KV顯示分貝值大于20；35KV顯示分貝值大于30；110KV顯示分貝值大于40；220KV顯示分貝值大于45；500KV顯示分貝值大于60；即接觸不良應引起點注意（參考值）。8、在干燥天氣偵測到的絕緣子故障音多為低阻和閃絡故障，濕度較大的天氣多為污染故障（包含低阻和閃絡故障）。9、在同一條線路上，可對多個絕緣子比較，可迅速判斷出故障絕緣子。10、在同一條線路上，聽到多個絕緣子故障聲音后，應首先檢查分貝值大的絕緣子故障，再檢查分貝數值比較小的絕緣子故障。11、運行中的汽車，人體走動，都會產生超聲波，但不是連續性的，有時會干擾機器，應注意區別。

<永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 將手動/自動選擇開關24向右置于自動位置。（17）用鑰匙打開，帶鎖開關22，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。c. 當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。（20）按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作（13）。C、試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論

<永州>天正華意電氣設備有限公司 永州供應批發超聲波局部放電檢測儀-好評
<永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 局部放電現象，主要指的是高壓電氣設備。據電網統計，局部放電是造成高壓電氣設備終發生絕緣擊穿的重要原因，也是絕緣劣化的重要標征。電力設備絕緣在足夠強的電場作用下局部范圍內發生的放電。這種放電以僅造成導體間的絕緣局部短(路橋)接而不形成導電通道為限。每一次局部放電對絕緣介質都會有一些影響，輕微的局部放電對電力設備絕緣的影響較小，絕緣強度的下降較慢；而強烈的局部放電，則會使絕緣強度很快下降。這是使高壓電力設備絕緣損壞的一個重要因素。因此，設計高壓電力設備絕緣時，要考慮在長期工作電壓的作用下不允許絕緣結構內發生較強烈的局部放電。對運行中的設備要加強監測，當局部放電超過一定程度時，應將設備退出運行，進行檢修或更換。在有氣體或液體的固體電介質中，當擊穿場強的氣體或液體的局部場強達到其擊穿場強時，這部分氣體或液體開始放電。局部放電一般是由于絕緣體內部或絕緣 表面局部電場特別集中引起的。通常這種放電表現為持續時間小于1μs的脈沖。當絕緣發生局部放電時就會影響絕緣壽命。每次放電，高能量電子或加速電子的沖擊，特別是長期局部放電作用都會引起多種形式的物理效應和化學反應，如帶電質點撞擊氣泡外壁時，就可能打斷絕緣的化學鍵而發生裂解，破壞絕緣的分子結構，造成絕緣劣化，加速絕緣損壞過程。1.局部放電是局部過熱，電器元件和機械元件老化的預兆；局部放電趨勢是局放隨著時間的上升指數，這是個曲折的過程但某個階段上升。在絕緣結構中產生局部放電時，會伴隨產生電脈沖化學反應，并引起局部發熱等現象；由于局部放電存在以上特點，故電氣設備如何避免局部放電、如何去除局部放電，從而使設備正常運行就成為電力設備維護人員多考慮的事情。為了去除這種潛伏性故障現象，如今針對伴隨局部放電而產生的一些電脈沖、超聲波、電磁輻射等信號而衍生出很多在線檢測局部放電現象的方法。青島天正華意電氣設備有限公司研制的 TH-70 系列手持式局部放電測試儀是一種多功能的手持儀器，其基于暫態地電壓、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況；TH-70 系列手持式局部放電測試儀可以提供可讀出的局部放電幅值、相位、波形、二維、三維以及錄屏等圖譜的存儲以及讀 出功能等，評估電氣設備局部放電情況。系列手持式局部放電測試儀適用于電纜、GIS、開關柜及變壓器等電氣設備的局部放電檢測。

永州供應批發超聲波局部放電檢測儀-好評

永州工頻高壓局放試驗裝置 校正脈沖發生器予以校正。注意：方波測量盒應盡量靠近試品的高壓端。紅端子引線接高壓端。然后調節放大器增益調節，使該注入脈沖高度適當（示波屏上高度2cm以下），使數字表讀數值與注入的已知電量相符。調定后放大器細調旋鈕的位置不能再改變，需保持與校正時相同。校正完成后必須去掉校正方波發生器與試驗回路的連接。（3）測試操作：接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓，橢圓上出現兩個零標脈沖。旋轉“橢圓旋轉”開關，使橢圓旋轉到預期的放電處于有利于觀測的位置，連續升高電壓，注意次出現的持續放電，當放電量超過規定的值時的電壓即為局部放電起始電壓。在規定的試驗電壓下，觀測到放電脈沖信號后，調節放大器粗調開關（注意：細調旋鈕的位置不能再變動），使顯示屏上放電脈沖高度在0.2~2cm之間（數字電壓表上的PC讀數有效數字不能超過120.0），超過120至需要降低增益檔測量。注意：本儀器使用數字表顯示放電量，其滿度值定為100超過該值即為過載，不能保證精度，超過該值需撥動增益粗調開關轉換到低增益檔。試驗過程中常會發現有各種干擾，對于固定相位的干擾，可用時間窗裝置來避開。合上開關用一個或兩個時間窗，并調節門寬位置來改變橢圓上加亮區域（黃色）的寬度和位置，使其避開干擾脈沖之處，用時間窗裝置可以分別測量產生于兩個半波內的放電量。三倍頻感應法的試驗步驟：將高頻電源接入儀器后面板的高頻電源插座，并將電源開關置于“開”的位子，其他試驗方式同前試驗。
