云浮互感器現場檢測儀值得信賴

云浮二次壓降負載測試儀一、功能特點1、通過無線的方式自動完成三相三線或三相四線制的電壓互感器二次壓降的測量，不需要普通方式中要在儀器到測試遠端鋪設一條很長的電壓測試線，這樣可避免由于線路過長引起的不必要的短路故障；2、非GPS同步方式，無需尋星，使用快捷、方便。3、自動計算三相的比差、角差、綜合誤差。4、自動測量電壓、電流互感器二次回路的負荷。5、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。6、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。7、各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量；可顯示各相參數的波形圖。8、具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。9、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。10、電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警。11、大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及操作提示實現友好的人機對話，導電硅膠按鍵使操作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。12、用戶可隨時將測試的數據通過微型打印機將結果打印出來。13、測試結果存儲功能，可存儲200組測試數據。14、配備了后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。

云浮二次壓降負載測試儀我公司二次壓降及負荷測試儀具有下列功能⑴　可以實現三相三線，三相四線、單相全自動測量；⑵　使用工程塑料機箱，結識耐用，有效保障測試人員及系統；⑶　儀器具有量程自動切換功能，保證測試精度；⑷　采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；⑸ 測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。⑹采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示； 數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。⑺采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。⑻次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫?shí)現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。⑼作時間可以長達24小時（長）。⑽附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。⑾儀器體積小，重量輕。⑿極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納⒀能存儲480組測量數據，斷電后能保持十年⒁ 中文界面大屏幕顯示，帶有RS-232通訊接口

云浮二次壓降負載測試儀電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這是很危險的故障。在《電能計量裝置現場檢驗》作業指導書中對互感器的二次回路的實際負荷也提出了明確定要求。實際上互感器實際二次負荷對互感器的誤差有著大的影響。目前市場上的二次負荷測試方法大多采用伏安相位法來測試，這種方法存在接線麻煩，需要斷開電流回路接入測量，讀數不直接等缺點。TH-106C無線二次壓降及負荷測試儀是分布式無線同步測量電壓互感器二次壓降負荷以及伏安相位等電參數的儀器，由兩臺手持測量終端組成，每臺手持終端單獨使用時，可以當作二次負荷在線測試儀和三相相位伏安表使用。兩臺同時使用時可以無線同步測量六路電壓幅值，相位等參數，可以測量單相或者三相電壓互感器二次壓降，二次負荷，測試現場不需要在電能表側和PT端之間拉設臨時電纜，從測試原理上杜絕了因拉設電纜可能引起的電網事故，既保證了電能計量的準確性，又不影響電網的穩定運行，解決了傳統的PT二次回路壓降測試儀測試時拉線工作量大、容易出事故的難題。TH-106C無線二次壓降及負荷測試儀徹底解決變電站內分布式同步測量的問題，無需GPS，無需放電纜來引入?yún)⒖茧妷海苊庥捎陔娎|絕緣或者操作問題造成的PT二次短路，簡單實用。無線二次壓降負荷測試儀又稱二次壓降負荷在線測試儀、互感器二次壓降負荷在線測試儀單臺主機可以完成三相電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量具有體積小，重量輕，攜帶方便，接線簡單，測試準確等優點。

云浮二次壓降負載測試儀慎重保證本公司生產的產品，在發貨之日起六個月內，如產品出現缺陷，實行包換。兩年內如產品出現缺陷，實行免費維修。兩年以上如產品出現缺陷，實行有償終身維修。注意事項請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修與操作。?作為措施，該儀器配有保護接地端子，試驗前應將裝置側面的接地端子可靠接地。?防止跌落：勿將本儀器置于不平穩的平臺或桌面上以防儀器跌落受損。?使用適當?shù)碾娫淳€：應使用220VAC、50/60Hz、承受電流10A及以上的電源線。?保證良好散熱：儀器側面的風扇、通風孔為通風散熱而設，請勿堵塞。?防止短路：不要讓任何異物掉入機箱內，以免發生短路。?正確地連接和斷開：當設備在測試時，請勿連接或斷開測試導線。?請勿在無儀器蓋板時操作:如蓋板或面板已卸下，請勿操作本產品。?使用適當?shù)谋ｋU(xiǎn)絲：本設備使用12A保險絲。?避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。?在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。?操作環境：請勿在潮濕環境、易爆環境中操作。?本儀器是精密電子儀器，請?jiān)谑彝馐褂脮r(shí)注意防止烈日暴曬等高溫環境，注意做好遮擋烈日及通風工作，以防儀器過熱或?qū)е聹y(cè)量精度下降。?產品運輸：運輸時請?jiān)趦x器外面鋪墊海綿等緩沖保護物，以免振動顛簸損壞儀器或降低儀器精度。

云浮二次壓降負載測試儀慎重保證本公司生產的產品，在發貨之日起六個月內，如產品出現缺陷，實行包換。兩年內如產品出現缺陷，實行免費維修。兩年以上如產品出現缺陷，實行有償終身維修。注意事項請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修與操作。?作為措施，該儀器配有保護接地端子，試驗前應將裝置側面的接地端子可靠接地。?防止跌落：勿將本儀器置于不平穩的平臺或桌面上以防儀器跌落受損。?使用適當?shù)碾娫淳€：應使用220VAC、50/60Hz、承受電流10A及以上的電源線。?保證良好散熱：儀器側面的風扇、通風孔為通風散熱而設，請勿堵塞。?防止短路：不要讓任何異物掉入機箱內，以免發生短路。?正確地連接和斷開：當設備在測試時，請勿連接或斷開測試導線。?請勿在無儀器蓋板時操作:如蓋板或面板已卸下，請勿操作本產品。?使用適當?shù)谋ｋU(xiǎn)絲：本設備使用12A保險絲。?避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。?在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。?操作環境：請勿在潮濕環境、易爆環境中操作。?本儀器是精密電子儀器，請?jiān)谑彝馐褂脮r(shí)注意防止烈日暴曬等高溫環境，注意做好遮擋烈日及通風工作，以防儀器過熱或?qū)е聹y(cè)量精度下降。?產品運輸：運輸時請?jiān)趦x器外面鋪墊海綿等緩沖保護物，以免振動顛簸損壞儀器或降低儀器精度。

云浮二次壓降負載測試儀電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這時很危險的故障。無線二次壓降/負荷測試儀是我公司精心設計研制而成的一種全新的自動測試電壓互感器二次壓降/負荷的智能化無線測試儀器。它完全取代了以往常規方式的二次壓降/負荷測試儀，不用再鋪設很長的電壓測試電纜，在很大程度上避免了PT二次短路事故的發生。為變電站的運行創造了良好的條件。儀器采用非GPS的無線同步方式，無需尋星，測試速度快，不受地形影響。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的產品。

云浮二次壓降負載測試儀我公司二次壓降及負荷測試儀具有下列功能⑴　可以實現三相三線，三相四線、單相全自動測量；⑵　使用工程塑料機箱，結識耐用，有效保障測試人員及系統；⑶　儀器具有量程自動切換功能，保證測試精度；⑷　采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；⑸ 測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。⑹采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示； 數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。⑺采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。⑻次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫?shí)現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。⑼作時間可以長達24小時（長）。⑽附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。⑾儀器體積小，重量輕。⑿極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納⒀能存儲480組測量數據，斷電后能保持十年⒁ 中文界面大屏幕顯示，帶有RS-232通訊接口

云浮二次壓降負載測試儀電壓幅值的大小與電壓矢量的長度成比例。電流幅值的大小與電流矢量的長度成比例。在界面的右側用數字顯示電壓，電流的幅值和相位，并且自動的判斷電壓相序和電流相序是否正確。用白色方塊表示幅值大小，相序無法判斷，用紅色方塊表示相序錯誤，用綠色方塊表示相序正確。所有矢量都是以UA為相位參考，界面如下圖所示：2、操作說明數據保持功能保持功能使屏幕上的參數測量值，矢量圖保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到三相伏安界面在本界面時，按下F1鍵，儀表回到三相伏安界面。切換到單路測試界面在本界面時，按下F4鍵，儀表跳轉到單路測試界面。切換到顯示設置界面在本界面時，按下F3鍵，儀表跳到顯示設置界面。在該界面下，可以實現矢量圖的角度正方向，零序位置，基準量角度，以及是否顯示UAUBUCIAIBIC矢量。界面如下圖所示。用←，→鍵移動到需要更改的項目，并用↑，↓鍵更改項目選項。由于電測計量部門和繼電保護部門不同用戶習慣不同，國內外不同設備上顯示向量圖方式也不同，為方便用戶使用，向量圖繪制還可以根據用戶習慣進行設置，角度正方向可設為順時針或逆時針，0°角可設為12 點鐘方向或3 點鐘方向，基準量可以設為0°或330°?？梢栽O(shè)置是否顯示UAUBUCIAIBIC.更改完參數設置后，可以按F3鍵，保存設置，另外也可按F2直接復默認設置參數，按F1鍵回到矢量圖界面查看設置的結果。

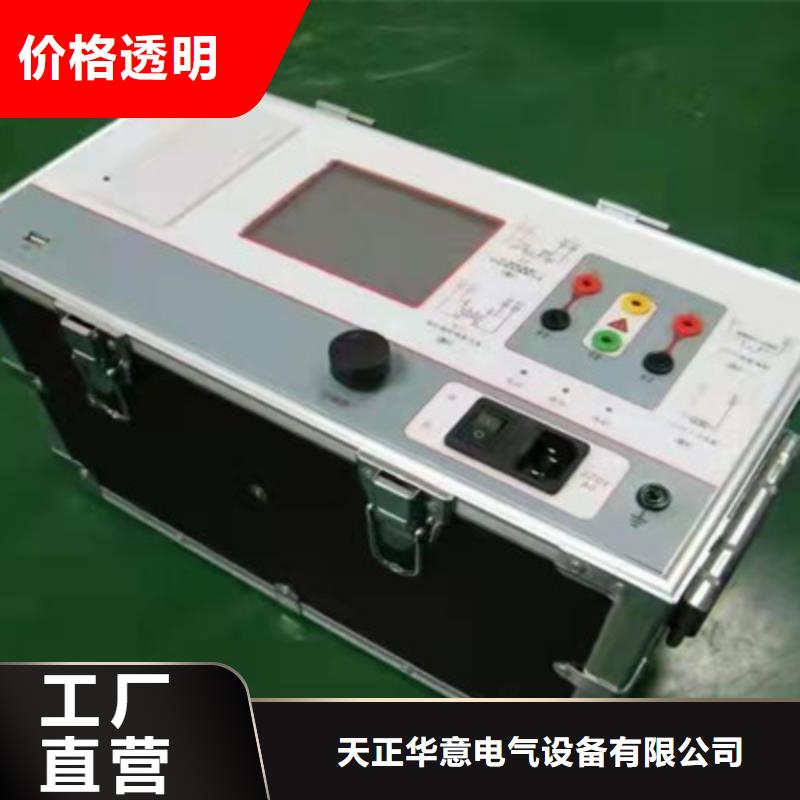

云浮二次壓降負載測試儀負荷測試儀，主要用于現場檢測CT/PT的二次實際負荷，單機輸出電壓0～50V。試驗結束后，設備快速顯示測試結果，支持現場打印，省去了人工記錄等繁瑣勞動，操作簡單方便，提高工作效率，是一種性價比較高的高科技產品注意事項1、為了人身及設備，使用前請?jiān)敿?xì)閱讀說明書，并嚴格按照要求規范操作。2、試驗前請將儀器可靠接地，實驗中嚴禁觸碰所有測試端子。注：本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。章、主要特點一、可靠：?jiǎn)蜗郃C220V輸入電源，并且工作電源與功率電源共用一個輸入端口設計更加科學合理使用更加可靠。二、符合檢修規程：設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；符合相關檢修規定。 三、功能齊全：可檢測CT/PT的二次負荷項目，輕松實現一機多用。四、接線方式簡單：采用單電源輸入端口；僅有2個測試端口就可完成CT/PT的負荷測試項目，接線方式簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；五、測試范圍大：CT負荷測量范圍0～60Ω，PT負荷測試范圍0～500VA。六、操作簡單：采用旋轉鼠標和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。七、快速打?。翰捎脽崦舸蛴C(jī)，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。八、體積小，重量輕：同類產品中體積小、重量輕、方便現場使用。第二章、主要測試功能和技術參數主要功能和技術參數工作電源： AC220V±10V電源輸入和輸出頻率： 50～60Hz設備電源輸出波形： 正弦波單機輸出電壓： 0～35VCT負荷測試范圍： 0～60ΩPT負荷測試范

云浮二次壓降負載測試儀也可以使用儀器配備的5V/3A交流電源適配器供電。三、測量接線1、Y型接線將Un接線端子（導線顏色為黑色）夾到要測量的電壓信號的零線上，U1，U2，U3電壓接線端子（導線顏色分別為黃，綠，紅色）夾到ABC三相相線上； 如只需測量一相電壓，將Un接線端子夾到零線上，U1接線端子夾到待測相線上；如測量?jī)上嚯妷?，將Un接線端子夾到零線上，U1，U2接線端子夾到待測相上。電流鉗側面的箭頭標示了電流的流向。將I1，I2，I3電流鉗（鉗子線上的顏色圈依次為黃，綠，紅色）夾到ABC三相相線上；如只需測量一路電流，I1電流鉗夾到該路電流線上；如測量?jī)陕冯娏?，將I1，I2電流鉗夾到待測電流線上。2、△型接線將Un接線端子（導線顏色為黑色）夾到B相上，U1和U3電壓接線端子（導線顏色依次為黃，紅）夾到A相和C相上。電流鉗側面的箭頭標示了電流的流向。將I1，I2，I3電流鉗（鉗子線上的顏色圈依次為黃，綠，紅色）夾到ABC三相相線上基本操作說明1、儀表開機儀器在關機狀態下，長按 鍵約3秒鐘，儀表上電。儀表首先顯示“開機界面”約8秒，然后會切換到“主菜單頁面”如下圖所示：2、儀表關機儀器在開機狀態下，長按 鍵約3秒鐘，儀表關機。

云浮二次壓降負載測試儀電壓互感器電壓與負荷特性目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不。我公司產品采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電。我公司儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。

云浮二次壓降負載測試儀當開機后顯示圖三所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面圖四、參數設置屏如圖四所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、電表常數、設定圈數、接線方式、輸入方式、電流輸入、設置日期、設置時間、電表編號。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。CT變比 — 分兩種情況；當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；
