不要猶豫,點擊播放我們的直流系統絕緣校驗儀,變壓器容量特性測試儀源頭廠家經驗豐富產品視頻,讓每一幀畫面都為您揭示產品的獨特之處,帶給您前所未有的驚喜。
以下是:江西吉安直流系統絕緣校驗儀,變壓器容量特性測試儀源頭廠家經驗豐富的圖文介紹

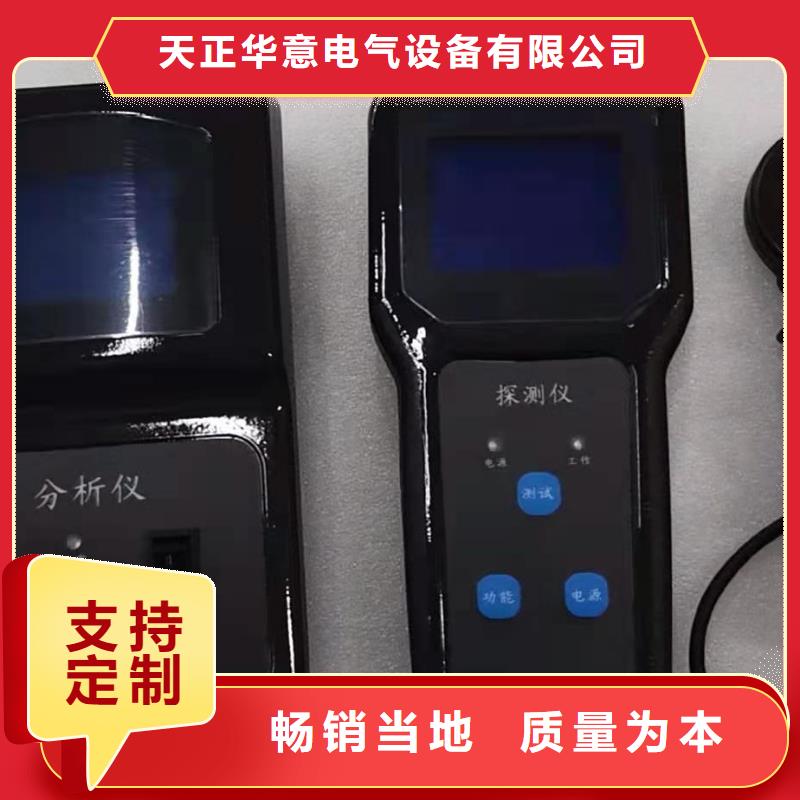

江西吉安直流系統絕緣校驗儀設置點擊主界面“設置”按鈕會進入顯如圖9所示的設置界面。該界面可以設置時間、報警門限、語言。時間設置:在輸入框填入當前時間,點擊確定,即可設置成功。報警門限:在輸入框填入要設置的值,點擊確定,即可設置成功。當在接地分析界面測出的接地值小于該值時,設備會詢問是否進入支路查找狀態。語言設置:設備支持中英文語言選擇。右下角會顯示軟件版本號和屏幕版本號。圖94.2.2定位儀(1)主界面開關置ON,接通工作電源,啟動成功后進入如圖10所示的主界面。左上角顯示無線連接狀態和鉗子連接狀態,右上角顯示電量和時間。圖10(2)支路查找在主界面點擊接地查找按鈕,會進入如圖11所示的界面。左上角顯示無線連接狀態和鉗子連接狀態。當無線連接后,語音會提示無線已連接,并且左上角會改變狀態,如圖12所示。圖11圖12點擊開始測試按鈕,等待測試完成后,界面會顯示如圖13所示的波形曲線圖、接地電阻、接地電容、以及接地方向。圖13(3)設置點擊主界面“設置”按鈕會進入顯如圖14所示的設置界面。該界面可以設置日期、時間、報警門限、語言。日期:點擊日期所在行,在彈出的窗口的輸入框內填入當前日期,點擊確定,即可設置成功。時間:點擊時間所在行,在彈出的窗口的輸入框內填入當前時間,點擊確定,即可設置成功。報警門限:點擊報警門限所在行,在彈出的窗口的輸入框內填入要設置的值,點擊確定,即可設置成功。當在接地查找界面測出的接地值小于該值時,設備會顯示無接地。
江西吉安直流系統絕緣校驗儀離線測試選擇離線測試模式時,在模式選擇界面下點擊離線測試,即進入電壓等級選擇畫面:校驗儀將根據用戶選擇的被測設備電壓等級來控制合適的直流輸出電壓,電壓等級選擇錯誤將可能造成被測設備的損壞,校驗儀共提供了四個電壓等級供用戶選擇。確定被測設備的電壓等級之后,按確定鍵進入離線測試項目列表主菜單:在離線測試項目中,正極接地測試,負極接地測試,兩極接地測試,系統抗分布電容測試,支路抗分布電容測試及信號綜合測試功能項與在線測試時一樣,相關設置操作流程可參考在線測試項目對應的功能項進行。下面對離線測試項目下的電壓功能測試、交流接地測試、平衡電橋檢測和電橋測試項進行說明。5.3.1 電壓功能測試電壓功能測試項可對被測設備的電壓測量精度與電壓越限功能進行校驗。在離線測試項目功能選擇菜單下選擇電壓功能測試后,即進入電壓功能測試參數設置界面,如下圖示:在該界面中,用戶可選擇1—5個電壓測試點進行測試,被選中的測試點變綠燈做標記,每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。測試時間間隔為每個測試點的測試時間,也為每兩個相鄰測試點的時間間隔,測試時間間隔可在5—999S之間進行設置。在該界面下,按返回鍵即返回上一級功能選擇畫面,設置完成之后按開始測試按鍵進入電壓功能測試界面,
科技創新是天正華意電氣設備(吉安市分公司)永續發展的不竭動力,公司有著一支強大的 三相交直流功率源技術科研團隊,公司數個以研究生為主的 三相交直流功率源項目研發團隊不斷取得技術上的進步。可以期待… 謝謝您,我們的朋友與伙伴,一路走來對公司的支持與鼓勵!感恩的心,感謝有您! 將以更多符合社會期待的 三相交直流功率源產品回報客戶和社會!
江西吉安直流系統絕緣校驗儀負極接地測試在在線測試項目功能選擇菜單下選擇負極接地測試后,即進入負極接地測試設置界面,詳細測試過程可參照常5.2.1正極接地測試項目進行。5.2.3 兩極接地測試在在線測試項目功能選擇菜單下選擇兩極接地測試后,即進入兩極接地測試設置界面,如下圖示:在該界面中,用戶可選擇1—5組兩極接地測試點進行測試,被選中的測試組變綠燈做標記,每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。進行兩極接地測試時,正負極同時接地阻抗之和需≧10 kΩ。測試時間間隔為每個測試組的測試時間,也為每兩個相鄰測試組的時間間隔,測試時間間隔可在5—999S之間進行設置。在該界面下,按返回鍵即返回上一級功能選擇畫面,設置完成之后按開始測試按鍵進入兩極接地測試界面,如下圖示: 在兩極接地測試界面中,測試阻抗一欄顯示的為用戶選中的測試點;當前測試阻抗:表示當前兩極接地阻抗;時間:測試時間,達到設置測試時間間隔之后進入下一組測試點的測試,一組測試點時間達到設定值之后,自動停止測試。正對地電壓:顯示當前正極對地電壓;負對地電壓:顯示當前負極對地電壓系統電壓:顯示正極與負極之間的電壓接點I狀態:顯示接點I斷開或閉合;接點II狀態:顯示接點II斷開或閉合;在測試過程中可以按停止測試按鍵退出當前測試,返回上一級設置界面。5.2.4 電壓精度測試在在線測試項目功能選擇菜單下選擇電壓精度測試后,即進入電壓精度測試提示界面,如下圖示:在線模式下的電壓精度測試只能測試當前系統電壓值,如需對更多電壓點的精度進行測試,需在離線模式下進行測試,按下開始測試之后進入測試界面:在該界面下,顯示正對地電壓,負對地電壓以及系統正負極之間的電壓,通過上述電壓測量值與被測裝置進行對比,判斷其電壓測量精度是否附合要求。測試過程中可按停止測試鍵中止當前測試,返回上一級界面。
點擊查看天正華意電氣設備(吉安市分公司)的【產品相冊庫】以及我們的【產品視頻庫】
