模擬斷路器 相關功能鍵：①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。②手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗模擬斷路器內部跳合閘回路是否正常。（11）指示燈：①電源指示燈模擬斷路器上電后，電源指示燈亮，說明系統電源正常②運行指示燈模擬斷路器上電后，運行指示燈亮。說明系統運行正常。③狀態指示燈該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。 ④跳閘指示燈模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相⑤合閘指示燈模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。

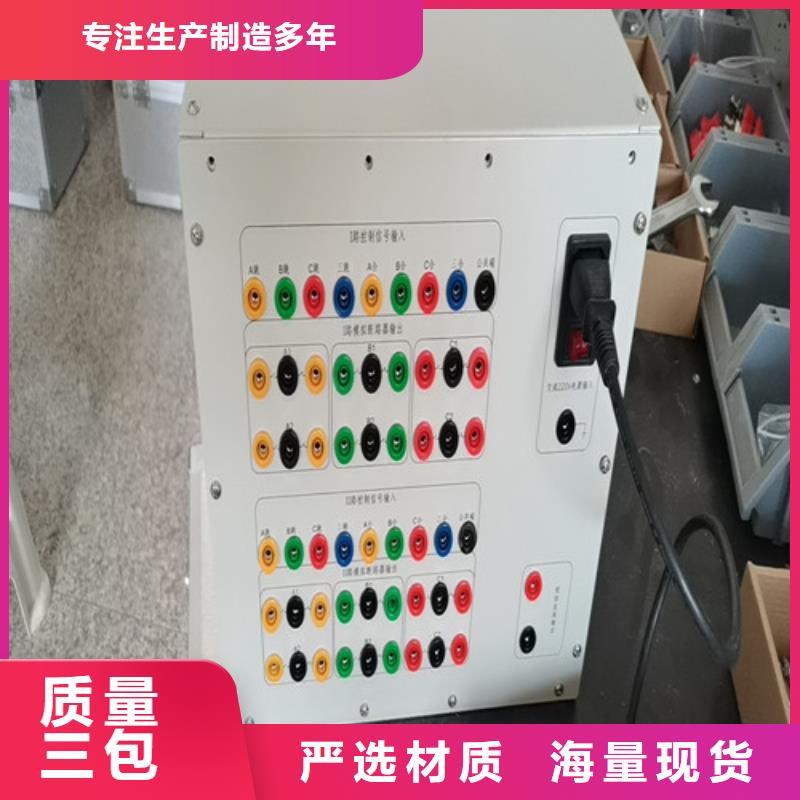

模擬斷路器微機型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用10吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。兩路完全獨立的三相模擬斷路器，在進行備自投試驗時可以當做六個開關，一般模擬斷路器每相只提供一對常開、常閉接點，根據備自投試驗的要求需要增加輸出接點。另外由于不同廠家的斷路器的跳、合閘時間有差異，根據客戶的不同需求，本公司生產的TH-12微機型高壓斷路器模擬裝置提供多種功能選擇，其中包括增加模擬斷路器輸出接點至兩對常開及兩對常閉觸點，多量程的跳合閘時間的選擇及跳合閘電阻的選擇等。3．此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。4．本模擬斷路器可通過u盤將測試數據導出到電腦。并且具有RS-485接口，可以通過上位機進行控制、操作。5．本模擬斷路器采用低能耗設計，內置大容量鋰電池，在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。使用內部供電時，本機所帶的直流輸出電源不可用（此功能為選用功能，請在訂貨是說明）。6．本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無限擴展?？梢越M成2個回路及以上的模擬斷路器，可以組成多回路的模擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成?？傮w結構上分為CPU主控單元，信號輸入單元，觸摸屏控制單元，跳合閘信號輸出單元，跳合閘電流設置單元和跳合閘動作繼電器等 。
